108/36 Paralel Çift Vida Kovan

Giriş

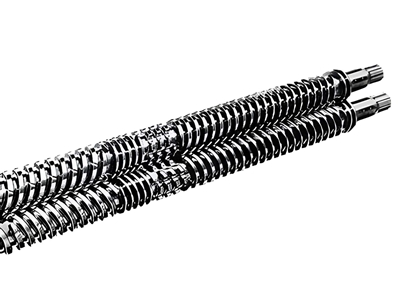

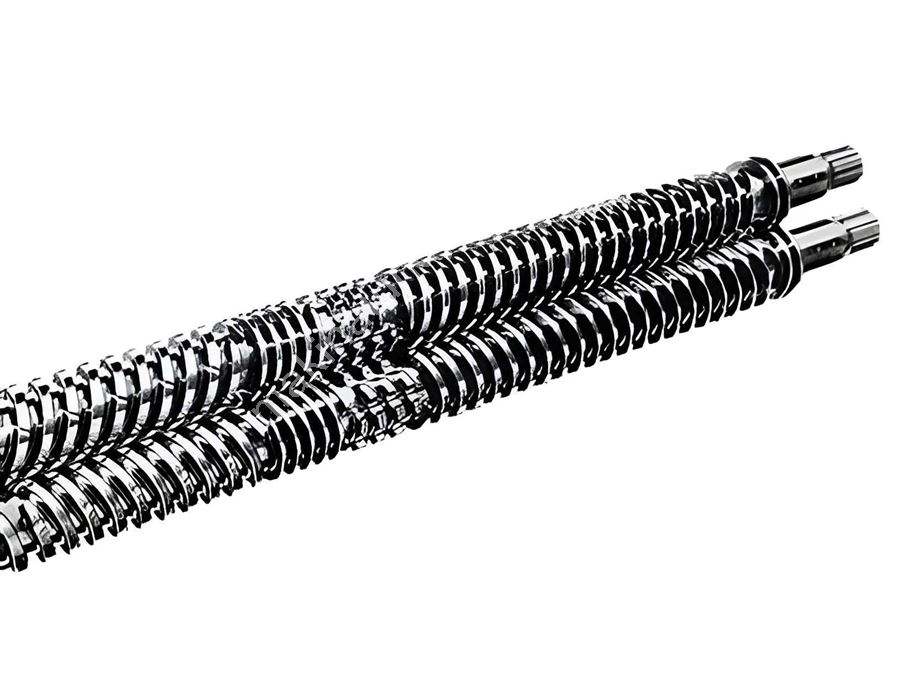

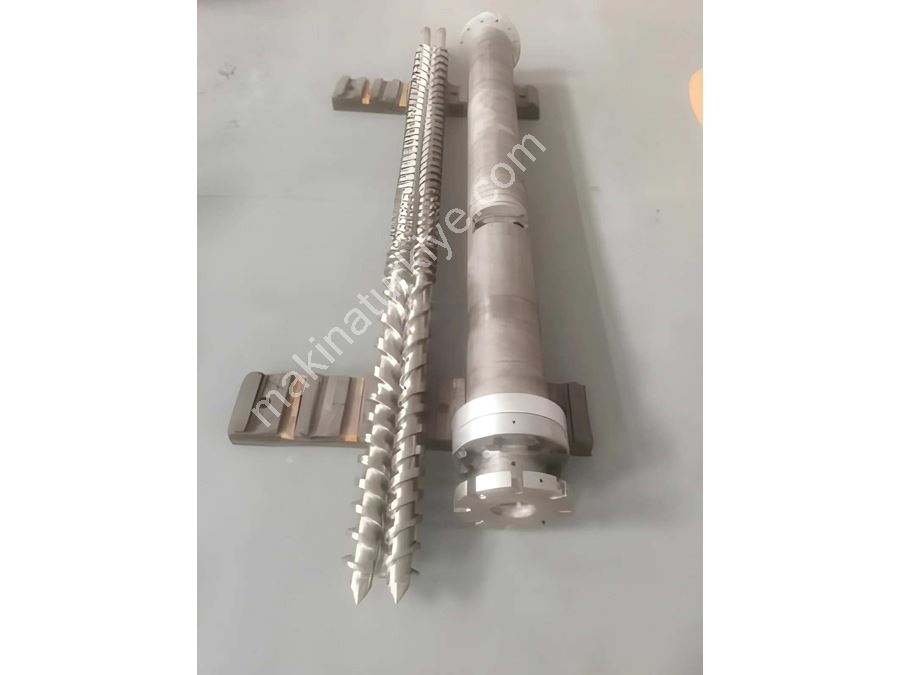

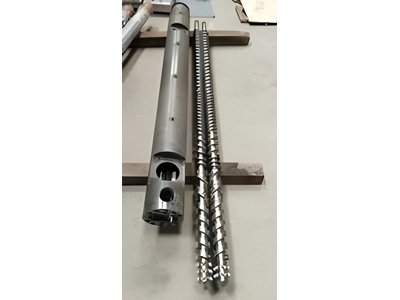

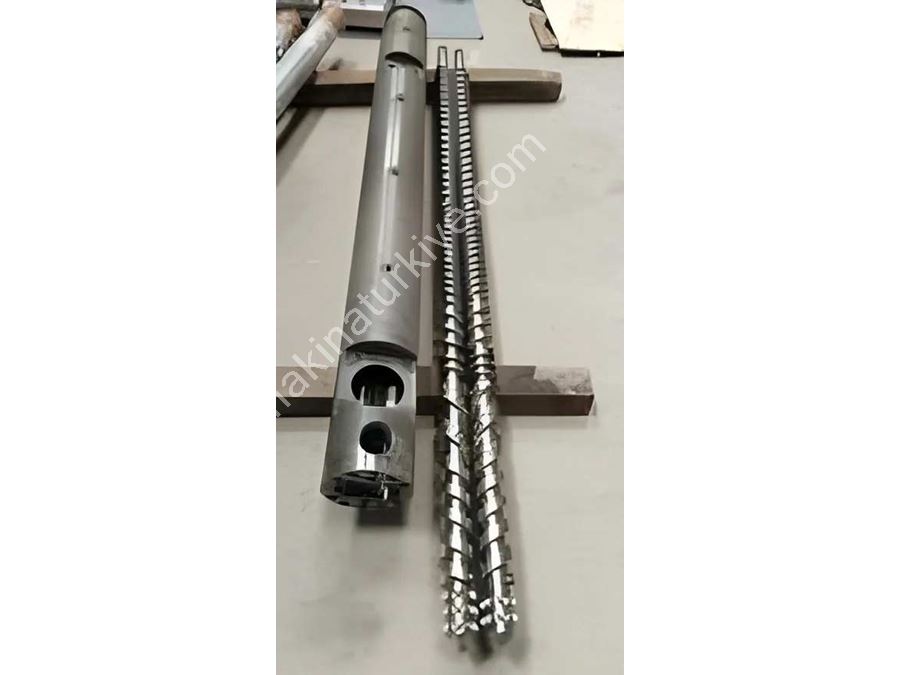

108/36 paralel çift vida kovan, aynı yönde dönen (co-rotating) çift vidalı ekstrüderler için hassas mühendislikle üretilmiş bir bileşendir. Yaklaşık 3,9 m uzunluğundaki (L/D = 36) ortak bir kovan içinde yan yana çalışan, birbirine geçen (intermeshing) 108 mm çapında iki vida içerir. Bu büyük çaplı kovan, yüksek verim ve yoğun karıştırma sağlayarak zorlu polimerlerin ve kompozitlerin işlenmesi için ideal bir çözüm sunar.

Çalışma sırasında paralel vidalar homojen erime ve kararlı basınç sağlar; bu nedenle bu kovanlar PVC boru, PP/PE levha, ABS profil, WPC zemin kaplamaları ve benzeri ürün hatlarında yaygın olarak kullanılır.

İmalat sırasında vida milleri ve kovan yüksek mukavemetli alaşımlı çelikten (genellikle 38CrMoAlA veya eşdeğeri) üretilir ve ardından yüzey sertleştirmesi uygulanır. Tipik bir işlem, gaz nitrürleme (~0,5–0,8 mm derinlik) ve ardından sert krom kaplamadır (~0,05–0,1 mm). Bu "bimetalik" yapı, yaklaşık HRC 58–62 (yaklaşık HV 850–1000) iç yüzey sertliği sağlayarak aşınma ve korozyon direncini büyük ölçüde artırır. Örneğin tedarikçiler, aşınma direnci için her vidanın üzerine kaynaştırılmış ~2–3 mm Ni alaşımlı kaplama bildirmektedir. Sonuç olarak, dar toleransları (vida doğrusallığı ~0,015 mm) korurken aşındırıcı dolgulardan (cam, kalsiyum, ahşap elyafı vb.) kaynaklanan aşınmaya karşı dirençli bir kovan elde edilir.

⭐ Önemli Özellikler

• Yüksek Verim ve Karıştırma: Çift 108 mm vidalar, güçlü kesme (shear) ve kendi kendini temizleme (self-wiping) hareketi üreterek oldukça homojen eriyikler meydana getirir ve çok yüksek verim sağlar. (Örnek olarak, daha küçük bir 90/26 kovan PVC için ~200–250 kg/saat sağlar; 108/36 kovan ise güçlü bir tahrik sistemi ile orantılı olarak çok daha yüksek oranları işleyebilir.) Birbirine geçen vidalar, dolgulu veya çok bileşenli karışımlar için kritik olan yoğun dağıtıcı ve dispersif karıştırmayı garanti eder.

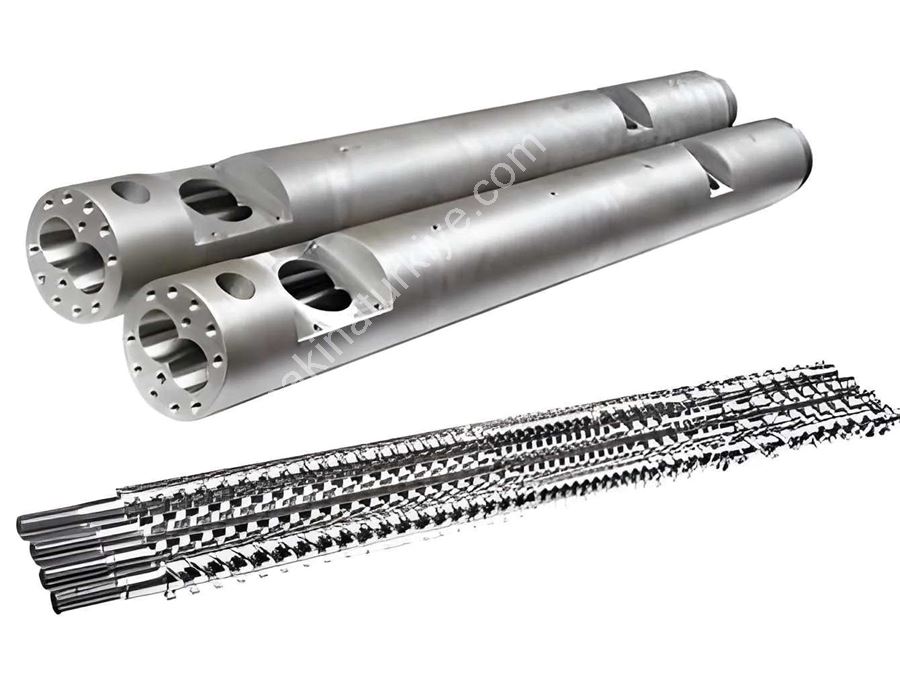

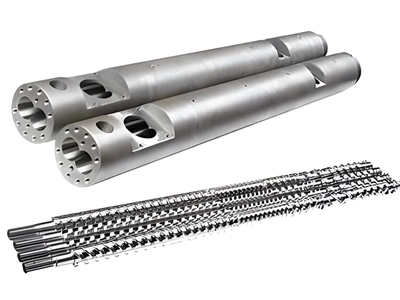

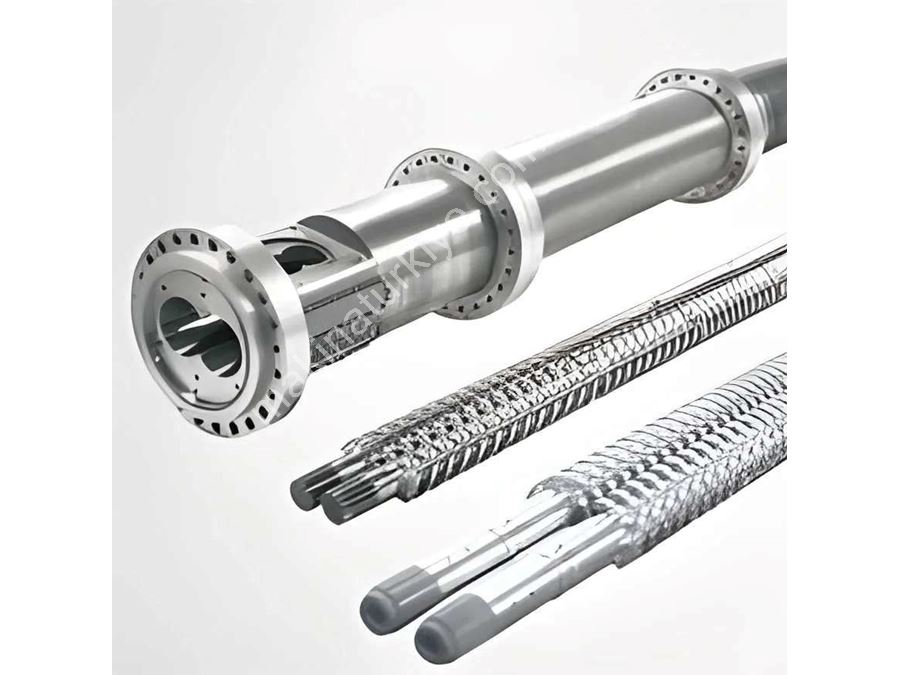

• Modüler Yapı: Kovan segmentler halinde (besleme, geçiş, dozajlama vb.) üretilir ve vidalar uç uca cıvatalanmış değiştirilebilir elemanlardan (karıştırma blokları, yoğurucular, kesiciler) oluşur. Bu modüler tasarım, özelleştirmeyi ve bakımı kolaylaştırır. Aşınan kısımlar, vidanın tamamı hurdaya çıkarılmadan tek tek değiştirilebilir ve duruş süresi en aza indirilir.
• Aşınmaya Dayanıklı Bimetalik Tasarım: Nitrürlenmiş/bimetalik gömleklere sahip sertleştirilmiş alaşımlı çelik (38CrMoAlA), kovana olağanüstü dayanıklılık kazandırır. Polytech, nitrürleme ve isteğe bağlı bimetal gömleklerin ~HRC60'a (HV ~850–1000) kadar etkili bir yüzey sertliği ürettiğini belirtmektedir. Zhejiang Guangming gibi tedarikçiler, aşındırıcı uygulamalar için çift vidalar üzerinde kalın (>2 mm) Ni alaşımlı kaplama katmanları sunmaktadır. Genel olarak, bu kovanlar aşındırıcı PVC ve WPC bileşenleriyle bile yıllarca kullanıma dayanıklıdır.
• Hassas Sıcaklık Kontrolü: Uzun L/D=36 kovan, bağımsız olarak ısıtılan birden fazla bölgeye ayrılmıştır. Sıkı sıcaklık kontrolü aşırı ısınmayı önler (PVC için kritiktir) ve tutarlı eriyik kalitesi sağlar. Kararlı eriyik viskozitesini korumak için genellikle su soğutma kanalları entegre edilir.
• Kararlı Çıktı ve Esneklik: Aynı yönde dönen yapı ve uyumlu vida profili, minimum pulsasyon ile pürüzsüz, kendi kendini dengeleyen bir çalışma sağlar. Tasarım, geniş bir malzeme yelpazesini işleyebilir (PVC, PE, PP, ABS, mühendislik plastikleri, kauçuk bileşikleri vb.). Vida elemanlarının değiştirilmesi; kalış süresinin (residence time), kesmenin ve sıkıştırmanın farklı reçeteler için ayarlanmasına olanak tanır.

🛠️ Yapı ve Malzemeler

Bir 108/36 çift vida kovanı genellikle hem vidalar hem de kovan için 38CrMoAlA alaşımlı çelik (veya eşdeğeri) etrafında inşa edilir. Temel üretim özellikleri şunları içerir:

• Ana Malzeme: Çekirdek tokluğu için yüksek mukavemetli alaşımlı çelik (örn. JIS-SACM645/38CrMoAlA).
• Sertleştirme: Gaz nitrürleme (~0,5–0,8 mm sertleşme derinliği) ve ardından su verme işlemi ~HRC58–62 iç sertlik üretir.
• Bimetalik / Kaynak Kaplama: Nitrürlenmiş katmanın üzerine, ~2–3 mm aşınmaya dayanıklı kaplama (HRC56–64) elde etmek için nikel bazlı bir alaşım kaynaklanır.
• Krom Kaplama (İsteğe Bağlı): Korozyon direncini daha da artırmak için ince bir sert krom tabakası (~0,05–0,1 mm) uygulanabilir.
• Toleranslar: İmalat, minimum boşluk sağlamak için dar toleranslara bağlı kalır (kovan iç çap salgısı ±0,025 mm/inç, vida doğruluğu ~0,015 mm).
• Yüzey İşleme: Pürüzsüz besleme için kovan iç çapı nihai yüzey pürüzlülüğü çok düşüktür (Ra ≈ 0,4 µm).

🚀 Performans

Çift vidalı bir ekstrüderde 108/36 kovan çok yüksek çıktıyı destekler. Kesin verim malzemeye ve vida tasarımına bağlı olmakla birlikte, üreticiler PVC ve PE işleme için saatte yüzlerce kilogram belirtmektedir. Karşılaştırma açısından, 90/26 profil kovanı ~200–250 kg/saat kapasiteye sahiptir. 108/36'ya ölçeklendirme (vida başına neredeyse %44 daha fazla çevre ile) önemli ölçüde daha fazla hammadde beslemesine olanak tanır. Güçlü bir tahrik sistemi (genellikle 60–100 kW veya daha fazla) ve uygun soğutma ile 108 mm çift vidalı bir hat, standart polimerlerde 400 kg/saatin oldukça üzerine çıkabilir.

Tipik çalışma parametreleri 20–50 d/d aralığında vida hızlarını ve polimere göre ayarlanmış çok bölgeli kovan sıcaklıklarını içerebilir. Paralel ve aynı yönde dönen tasarım, torkun vidalar arasında paylaşılması anlamına gelir ve zıt yönde dönen (counter-rotating) sistemlere göre daha yüksek mil hızlarına olanak tanır. Üreticiler en yüksek yükler altında bile sıklıkla çok kararlı basınç ve hız elde eder. Polytech'in belirttiği gibi, paralel çift kovanlar yüksek verimde bile "kararlı ekstrüzyon basıncı ve tutarlı ürün kalitesi sağlar".

🏢 Uygulama Alanları

108/36 çift vida kovan, büyük hacimli karıştırma/ekstrüzyonun gerekli olduğu her yerde kullanılır. Yaygın uygulamalar şunlardır:

• PVC profil ve boru ekstrüzyonu
• WPC (ahşap-plastik kompozit) deck ve panel üretimi
• PP/PE levha ekstrüzyonu
• ABS profil ve tepsi ekstrüzyonu
• Yüksek yüklü kompaund peletleme

Yüksek aşınma direnci, onu dolgulu bileşikler için de uygun kılar (örneğin CaCO₃ veya cam elyafı içeren PVC). Her durumda kovan, polimerin ve tüm katkı maddelerinin tamamen erimesini ve homojenleşmesini sağlar. (Bir tedarikçinin belirttiği gibi, bu kovanlar "PVC, PE, PP, WPC ekstrüzyonu, enjeksiyon kalıplama ve kauçuk işleme için uygundur").

🔧 Bakım ve Servis

• Doğru bakım kovan ömrünü uzatır. Operatörler vida/kovan boşluğunu düzenli olarak incelemelidir.
• Polytech, aşınma yaklaşık 0,2–0,3 mm'ye yaklaştığında dikkat edilmesini önerir (bunun ötesinde, karıştırma verimliliği ve basınç kontrolü düşer). Aşınma bu sınırlara yaklaştığında çözümler arasında kovan iç çapının yeniden krom kaplanması veya aşınmış segmentlerin değiştirilmesi yer alır.
• Temel uygulamalar arasında besleme hunisinin ve gaz tahliye portlarının temiz tutulması, tüm sıcaklık bölgelerinin doğru çalıştığından emin olunması ve tahrik yükünün izlenmesi yer alır.
• Kurulum sırasında kovan ve vidaların mükemmel hizalanması, sızdırmaz kaplinler ve sağlam yataklar sağlanmalıdır. Kurulumdan sonra, pürüzsüz dönüşü doğrulamak için boş ekstrüderi düşük hızda çalıştırın.
• Birçok tedarikçi (Zhejiang Guangming gibi) çift vidalı sistemler için ömür boyu teknik destek ve yedek parça sunmaktadır. Yedek ısıtıcı elemanları, termokuplları ve hatta yedek bir vida elemanını veya kovan gömleğini el altında bulundurmak duruş süresini azaltabilir.

📌 Sonuç

108/36 paralel çift vida kovan, maksimum verim ve dayanıklılık için üretilmiş yüksek performanslı bir ekstrüzyon bileşenidir. Büyük çapı ve uzun L/D oranı, PVC, PP, ABS ve dolgulu plastiklerin ağır hizmet tipi kompaunding ve ekstrüzyonuna olanak tanır. Sertleştirilmiş 38CrMoAlA yapısı ve derin nitrürleme/bimetal katmanları ile aşındırıcı aşınmaya karşı direnç gösterir ve ürün tutarlılığını korur. Büyük PVC profiller, WPC paneller veya mühendislik plastikleri üretirken bu kovan tasarımı verimli karıştırma, kararlı çalışma ve uzatılmış hizmet ömrü sunar. Düzenli bakım ve sağlam modüler tasarım, üreticilerin çift vidalı ekstrüzyon hatlarından güvenilir ve uzun vadeli performans elde etmesini sağlar.
