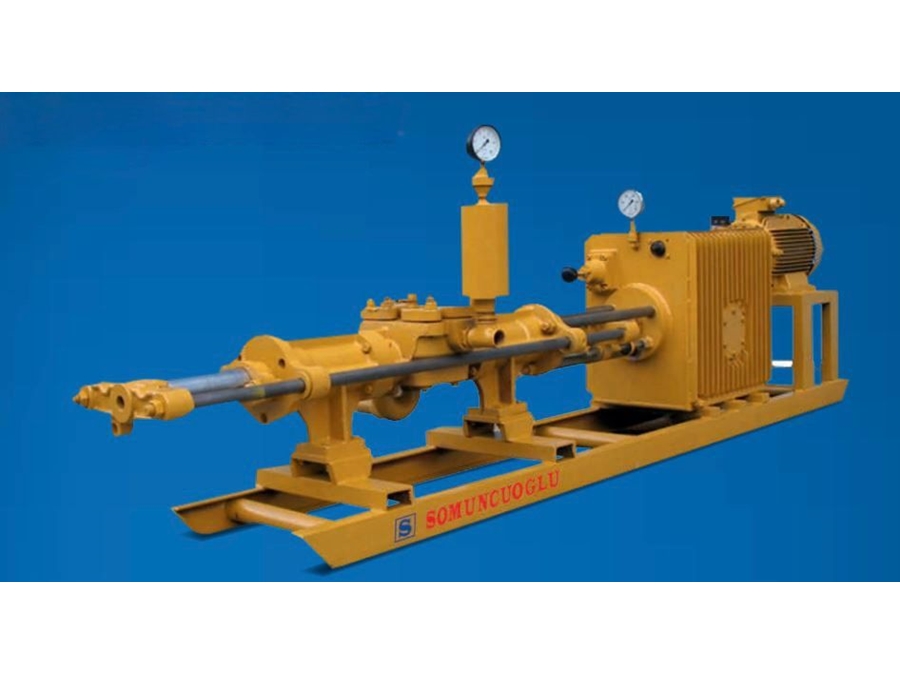

150 Lt Hydraulisch angetriebene Injektionspumpe

Beschreibung

Es handelt sich um eine hydraulisch angetriebene, doppelt wirkende Pumpe, die die Möglichkeit bietet, den Druck und die Durchflussmenge stufenlos zwischen Minimum und Maximum einzustellen. Mit dieser Pumpe können Wasser, alle Arten von Zementbrühen und Zement-Bentonit-Mischungen mit bis zu 3 mm Sand-Zement-Gemischen im Verhältnis von 30 % injiziert werden.

TECHNISCHE EIGENSCHAFTEN

• Motor: 20 HP 1400 U/min. (Elektromotor)
• Antrieb: 81 l/min. Hydraulikzahnradpumpe
• Durchfluss: 150 l/min. maximal
• Kolben: Doppelt wirkender Einzelkolben
• Kolben Durchmesser: 80 mm
• Ventilsystem: Kugelventil
• Saugleitung: 2 Zoll
• Druckleitung: 1,5 Zoll  (40-50 Atü)
• Sandförderfähigkeit: Kann mit 2-4 mm Sand mischen. (Verhältnis 30-50 %)

TECHNISCHE EIGENSCHAFTEN

• Motor: 7,5 kW 1400 U/min. Elektromotor
• Mischvorbereitung: Mit Hilfe einer Schneckenpumpen-System
• Volumen: 175 l/min.
• Mischgeschwindigkeit: 30 Sek.
• Förderdruck: 4 Atü
• Ausgangsöffnung Durchmesser: 2 Zoll

Injektionsalkalizierer (Homogene Lagerbehälter)

TECHNISCHE EIGENSCHAFTEN

• Motor: 1400 U/min. Elektromotor
• Motorleistung: 2,2 kW 36 U/min. (reduzierend)
• Behältervolumen: 350 l
• Ausgangsöffnung Durchmesser: 2 Zoll
• Flansch Außendurchmesser: 800 mm
• Bodenhöhe: 1010 mm
• Rahmenlänge: 1200 mm

Allgemeine Beschreibung

Unsere Injektionspumpen des Modells R.S 80, der Hochgeschwindigkeitsmischer des Modells R.S 260 und der Alkalizierer des Modells R.S 500 bilden zusammen eine benutzerfreundliche und praktische
„Injektionslinie“.

Die R.S Zementinjektionsanlage besteht aus den unten aufgeführten Teilen.

1. Alkalizierer Modell R.S 500
2. Mischer Modell R.S 260
3. Injektionspumpe Modell R.S 80
4. Brunnenkopf-Manometergruppe
5. Aufblasbare (aufblasbare) Packers

Unsere Injektionsmaschine des Modells R.S 80 ist für sehr spezielle Zementmischungen konzipiert. Die neuesten Techniken und neuen Zementmischungen erfordern eine effektive Kontrolle und Regulierung des Drucks, wobei der Druck manchmal niedrig und dann wieder hoch sein muss.

RS 80 INJEKTIONSPUMPE

Unsere Injektionsmaschine des Modells R.S 80 ist für sehr spezielle Zementmischungen konzipiert. Die neuesten Techniken und neuen Zementmischungen erfordern eine effektive Kontrolle und Regulierung des Drucks, wobei der Druck manchmal niedrig und dann wieder hoch sein muss. Unsere RS 80 Pumpen sind für diese außergewöhnlichen Anforderungen konzipiert.
Wenn unsere Injektionspumpen des Modells RS 80 mit unseren Hochgeschwindigkeitsmischern des Modells RS 260 und unseren Alkalizierern des Modells RS 500 kombiniert werden, entsteht eine benutzerfreundliche und praktische „Injektionslinie“.
Auf Seite 2 ist unsere kompakte Zementinjektionsanlage mit flachem Boden und Öffnungs- und Schließknöpfen zu sehen.
Auf Seite 5 ist eine ausgeklügelte modulare Zementinjektionsstation zu sehen. In diesem Modell sind alle Steuerungen und Instrumente auf einem einzigen Konsol für manuelle oder halbautomatische Steuerung untergebracht. Auf Wunsch kann diese Einheit auf einem Anhänger mit Gummirädern montiert werden.

TECHNISCHE BESCHREIBUNGEN

In den RS 80 Clivio Pumpen gibt es Kolben, die sich in entgegengesetzte Richtungen bewegen.
Die Hydraulikpumpe und alle hydraulischen Kreisläufe befinden sich im Öltank. Alle hydraulischen Teile sind für eine einfache Zugänglichkeit für alle Arten von Kontrollen und zum Schutz vor Schäden, die in der Arbeitsumgebung auftreten können, leicht zugänglich.
Nur die Druck- und Durchflussregelventile sind für sofortige Eingriffe und Feinjustierungen außen gehalten.

Der Ölkühler kann die Öltemperatur auch unter schweren und kontinuierlichen Arbeitsbedingungen auf einem normalen Niveau halten. Das kontinuierliche Reinigungssystem sorgt dafür, dass die Kolben sauber bleiben und den Verschleiß reduzieren. Die Zementpumpen bestehen aus zwei Zylindergehäusen; spezielle Gusseisenblöcke und Kolben mit einem maximalen Durchmesser von 80 mm.
