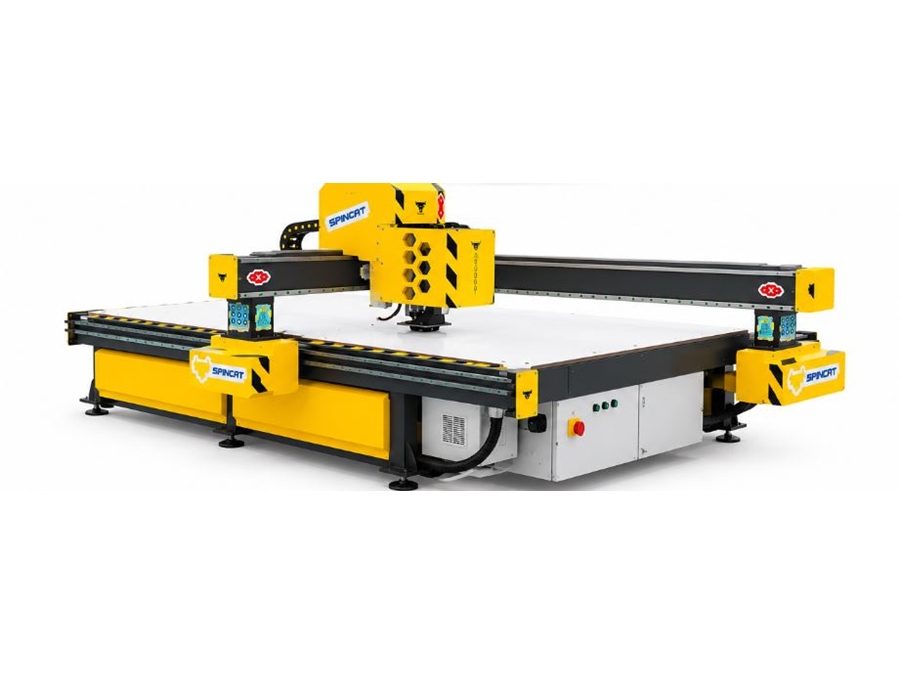

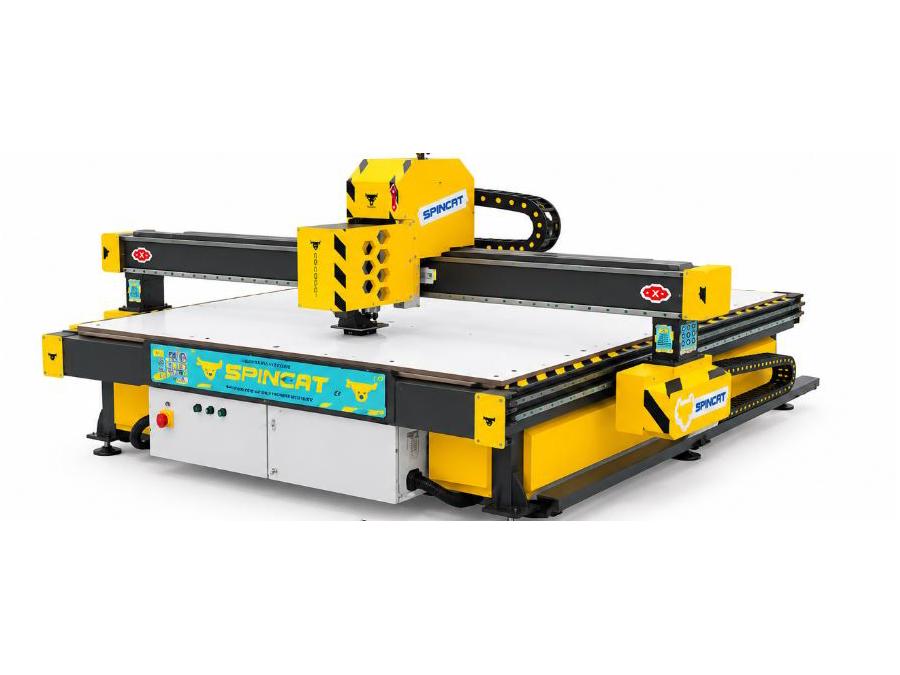

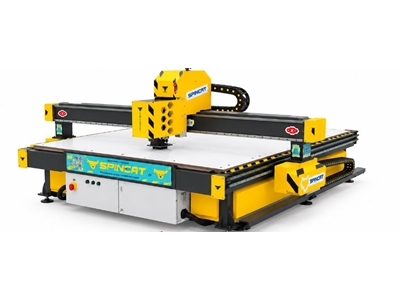

160x320cm Schneidbereich CNC Router Maschine

Über die 1600 x 3200 CNC Router Maschine

• Die Spincat CNC 1600 x 3200 CNC Router Maschine ist eine industrielle CNC-Bearbeitungsmaschine, die für das Schneiden, Fräsen und Formen von großformatigen Platten und Paneelen entwickelt wurde.
• Dank des 1600 x 3200 mm großen Schneidbereichs ermöglicht sie die Bearbeitung von großformatigen Materialien.
• Der luftgekühlte Spindelmotor mit 2,2 kW Leistung unterstützt verschiedene Schneid- und Fräsprozesse mit einer Drehzahl von 24.000 U/min.
• Das ER20 Werkzeugspannsystem ermöglicht die Verwendung geeigneter Fräswerkzeuge.
• Die in den X-, Y- und Z-Achsen verwendeten Schrittmotoren helfen, die Bewegungen der Maschine kontrolliert auszuführen.
• Im Y-Achsenbereich befinden sich zwei 8,5 Nm Schrittmotoren, während in den X- und Z-Achsen jeweils ein 8,5 Nm Schrittmotor verwendet wird.
• Das 1/5 Übersetzungsverhältnis des Planetengetriebes unterstützt die mechanische Kraftübertragung bei den Achsbewegungen.
• Das 2-Modul-Hebelzahnrad- und Stahlzahnradsystem wird zur Übertragung der Achsbewegungen verwendet.
• Die 20 mm linearen quadratischen Führungen und die breiten Typwagen unterstützen den stabilen Betrieb des Bewegungssystems.
• Der schwergewichtige Stahlkörper, der gefräst und wärmebehandelt wurde, trägt zur mechanischen Festigkeit der Maschine bei.
• Die Bearbeitung der Achsen und Schienenlager im Bearbeitungszentrum hilft, die mechanischen Komponenten der Maschine präzise zu positionieren.
• Das türkische DSP-Handbedienfeld erleichtert die Verwaltung der Maschinenbewegungen und Bearbeitungsprogramme.
• Es verfügt über eine Steuerungsfunktion, die die Fortsetzung des Bearbeitungsprogramms unter geeigneten Bedingungen nach einem Stromausfall oder einem Werkzeugbruch unterstützt.
• Die statische Ofenlackierung trägt zum Oberflächenschutz des Stahlkörpers bei.
• Kann in verschiedenen Produktionsanwendungen wie der Bearbeitung von Holz, MDF, Kunststoff und geeigneten Plattenmaterialien eingesetzt werden.
• Der Hersteller bietet 2 Jahre Garantie, technischen Support und Schulungen für Bediener an.

Allgemeine Eigenschaften

• 1600 x 3200 mm netter CNC-Schneidbereich
• 2,2 kW Spindelmotor
• 24.000 U/min Motor Geschwindigkeit
• Luftgekühlter Schneidmotor
• ER20 Werkzeugspannsystem
• Türkisches DSP-Handbedienfeld
• Funktion zur Fortsetzung des Bearbeitungsprogramms
• 8,5 Nm Schrittmotor in der X-Achse
• Zwei 8,5 Nm Schrittmotoren in der Y-Achse
• 8,5 Nm Schrittmotor in der Z-Achse
• 80 Gehäuse Planetengetriebe
• 1/5 Übersetzungsverhältnis
• 2-Modul-Hebelzahnrad
• Stahlzahnantriebssystem
• 20 mm lineare quadratische Führungen
• Breite lineare Wagen
• Wärmebehandelter schwerer Stahlkörper
• Gefräster Körper und Achslager
• Statische Ofenlackierung
• CE-zertifizierte Maschine
• 2 Jahre Herstellergarantie

Hervorzuhebende Vorteile

• Großer Schneidbereich: 1600 x 3200 mm netter Arbeitsbereich ermöglicht die Bearbeitung von großformatigen Platten und Paneelen.
• Hochdrehender Spindelmotor: Der 2,2 kW starke Motor mit 24.000 U/min unterstützt Schneid- und Fräsprozesse in geeigneten Materialien.
• Türkische DSP-Steuerung: Das türkische Bedienfeld erleichtert die Verwaltung der Bearbeitungsprogramme und Maschinenbewegungen.
• Fortsetzung von dort, wo man aufgehört hat: In Fällen von Stromausfall oder Werkzeugbruch hilft es, das Bearbeitungsprogramm nach den erforderlichen Kontrollen an der geeigneten Stelle fortzusetzen.
• Doppelmotorisierte Y-Achse: Die Y-Achsenbewegung, die mit zwei Schrittmotoren durchgeführt wird, unterstützt das mechanische Antriebssystem.
• Planetengetriebe: Das 1/5 Übersetzungsverhältnis des Getriebes ermöglicht die Regelung von Drehmoment und Geschwindigkeit bei den Achsbewegungen.
• Hebelzahnrad-System: Die Stahlzahnräder und das Hebelzahnrad unterstützen die mechanische Übertragung der Achsbewegungen.
• Lineare Führungsstruktur: 20 mm quadratische Führungen und breite Wagen helfen bei der Ausrichtung der Bewegungen.
• Schwerer Stahlkörper: Der gefräste und wärmebehandelte Körper unterstützt die mechanische Festigkeit der Maschine.
• ER20 Werkzeugspannung: Ermöglicht die Verwendung geeigneter Schneidwerkzeuge für verschiedene Bearbeitungsanwendungen.
• Luftgekühlter Motor: Ein Luftkühlsystem wird zur Kühlung des Spindelmotors verwendet.
• Herstellerunterstützung: 2 Jahre Garantie, technischer Support und Schulungsdienste unterstützen den Einsatz der Maschine.

Anwendungsbereiche

• Holzplattenschneiden und Fräsen
• MDF- und Spanplattenbearbeitung
• Möbelproduktion
• Herstellung von Küchenschränken und Möbelteilen
• Bearbeitung von Türpaneelen
• Holzverzierung und dekorative Musteranwendungen
• Werbung und Schildproduktion
• Plexiglas- und geeignete Kunststoffplattenschneiden
• Bearbeitung geeigneter Verbundplatten
• Herstellung dekorativer Paneele
• Herstellung von Innenarchitektur- und Dekorationsprodukten
• Herstellung von maßgefertigten Holzstücken
• Prototyp- und Musterbearbeitung
• Bearbeitungsanwendungen für großformatige Platten und Platten

Technische Eigenschaften

Versand und Lieferung

• Für den Lagerbestand und die Lieferzeit der Maschine kann der Hersteller kontaktiert werden.
• Transport-, Installations- und Inbetriebnahmebedingungen werden vor der Bestellung festgelegt.
• Für die Maschine werden 2 Jahre Herstellergarantie, technischer Support und Schulungen für Bediener angeboten.
• Vor der Bestellung müssen die zu bearbeitenden Materialien, die Auswahl der Schneidwerkzeuge und die Eignung des Arbeitsbereichs überprüft werden.
