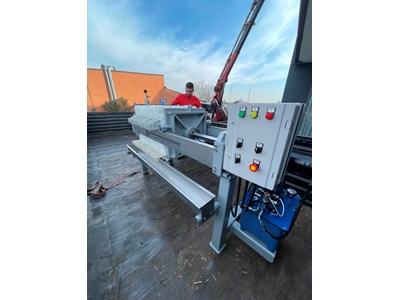

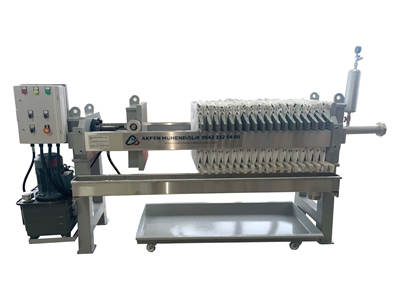

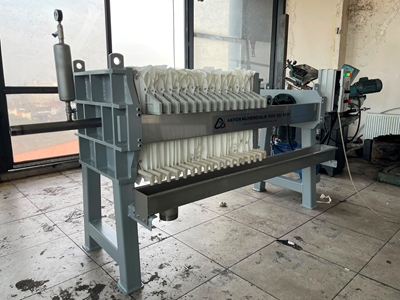

500x500 mm Filterpresse mit 20 Platten

Die 500x500 mm Filterpresse mit 20 Platten ist eine kompakte industrielle Filtrationsanlage zur Trennung von Feststoffen und Flüssigkeiten sowie zur Bildung eines Filterkuchens in verschiedenen industriellen Prozessen.

Während der Filtration passiert die flüssige Phase die Filtertücher, während die Feststoffe zwischen den Platten zurückgehalten werden und einen Filterkuchen bilden. Die Maschinenausführung kann entsprechend den Eigenschaften des zu filtrierenden Produkts und der benötigten Kapazität bestimmt werden.

Aufbau der 500x500 mm Filterpresse mit 20 Platten

Der Maschinenrahmen wird standardmäßig aus ST37-Stahl gefertigt, während der Zulaufbereich aus AISI 304 Edelstahl besteht.

Im Filtrationsbereich kommen 500x500 mm PP-Kammerfilterplatten zum Einsatz.

Dieses Modell ist mit 20 Platten ausgestattet. Bei unterschiedlichen Kapazitätsanforderungen können die Plattenanzahl und die Maschinenausführung entsprechend der Produktionskapazität und den Eigenschaften des zu filtrierenden Produkts festgelegt werden.

Die Filterplatten werden hydraulisch zusammengepresst. Die Vor- und Rückbewegung des Hydraulikkolbens wird vom Bediener über das Bedienfeld gesteuert.

Wie erfolgt die Filtration?

Das zu filtrierende Produkt wird mithilfe einer Pumpe in den Filtrationsbereich der Filterpresse gefördert. Die Filtertücher lassen die Flüssigkeit passieren und halten die Feststoffe zwischen den Platten zurück.

Mit fortschreitender Filtration sammeln sich die Feststoffe an und bilden einen Filterkuchen. Nach Abschluss des Filtrationszyklus wird der Hydraulikkolben zurückgefahren, die Platten werden vom Bediener manuell geöffnet und die Filterkuchen entleert.

Das abgetrennte Filtrat kann entsprechend der vorhandenen Prozessstruktur der Anlage weitergeleitet werden.

20-Platten-System und Kapazitätsauswahl

Die Kapazität einer Filterpresse sollte nicht ausschließlich anhand der Plattengröße bewertet werden. Der Feststoffgehalt des Produkts, die zu verarbeitende Produktmenge, die Filtrationszeit und die Betriebsbedingungen sollten ebenfalls berücksichtigt werden.

Dieses 500x500 mm Modell mit 20 Platten kann für bestimmte Kapazitätsanforderungen eingesetzt werden. Für Projekte mit geringerer oder höherer Kapazität kann die geeignete Plattenanzahl anhand der Prozessdaten bestimmt werden.

Filtertuch und Probentest

Da sich die Eigenschaften und die Partikelstruktur des zu filtrierenden Produkts unterscheiden können, spielt die Auswahl des richtigen Filtertuchs eine wichtige Rolle für das Filtrationsergebnis.

Wenn möglich, wird mit einer Produktprobe ein Filtrationstest durchgeführt. Dabei werden das Filtrationsverhalten, die Struktur des entstehenden Filterkuchens und die Qualität des Filtrats bewertet. Auf Grundlage der Testergebnisse können ein geeignetes Filtertuch und die erforderliche Maschinenausführung bestimmt werden.

Einsatzbereiche

• Industrielle Filtrationsanwendungen
• Chemie- und Farbenindustrie
• Bergbau und Mineralaufbereitung
• Marmor- und Natursteinverarbeitung
• Lebensmittel- und Pflanzenölfiltration
• Industrielle Schlammentwässerung
• Geeignete Fest-Flüssig-Trennprozesse

Maschineneigenschaften

• Plattengröße: 500x500 mm
• Anzahl der Platten: 20
• Plattenmaterial: PP (Polypropylen)
• Plattentyp: Kammerfilterplatte
• Standard-Maschinenrahmen aus ST37-Stahl
• Standard-Zulaufbereich aus AISI 304 Edelstahl
• Filtrationselement: Filtertuch
• Plattenschließsystem: Hydraulisch
• Steuerung: Bedienfeld
• Plattenöffnung: Manuell
• Prozessgerechte Filtertuchauswahl

500x500 mm Filterpressen können entsprechend den Produkteigenschaften und der benötigten Kapazität mit unterschiedlichen Plattenanzahlen gefertigt werden.

Die geeignete Filterpressenkapazität und technische Ausführung können anhand der Produktionskapazität, Produkteigenschaften und vorhandenen Prozessinformationen bestimmt werden.

Kontaktieren Sie uns für Preise und technische Informationen zur 500x500 mm Filterpresse mit 20 Platten.
