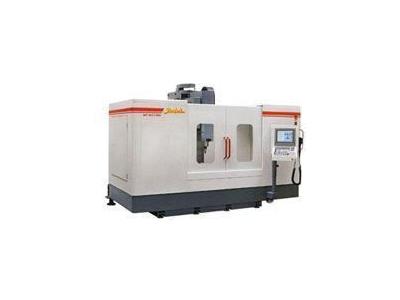

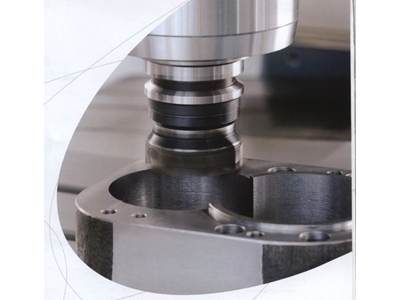

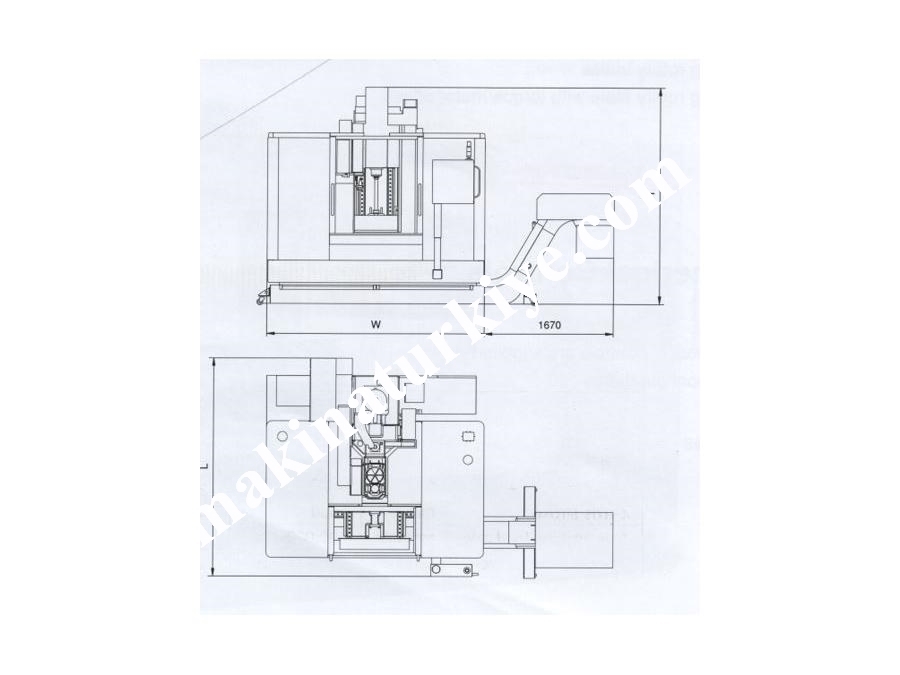

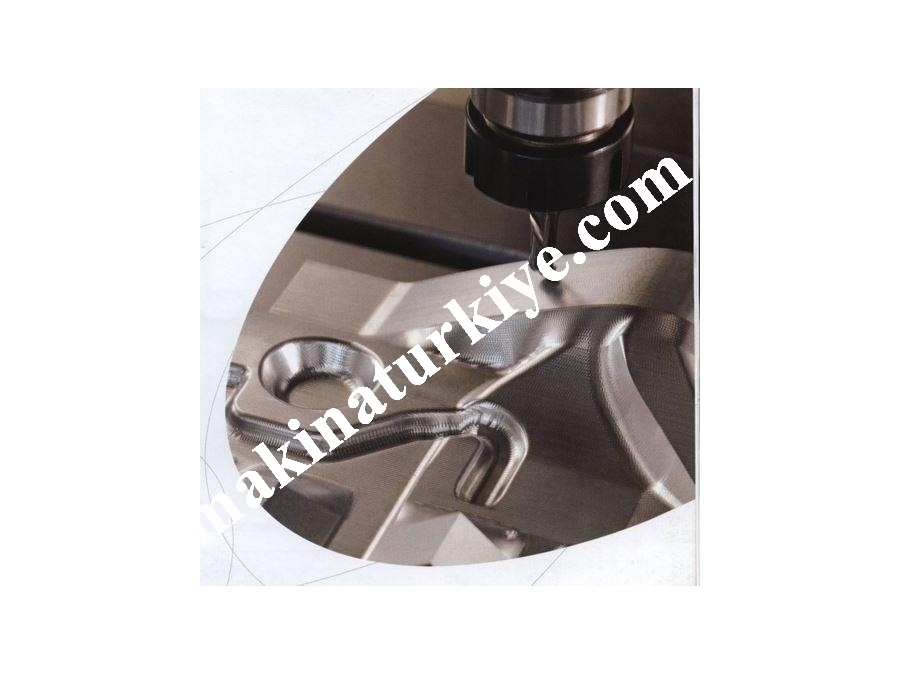

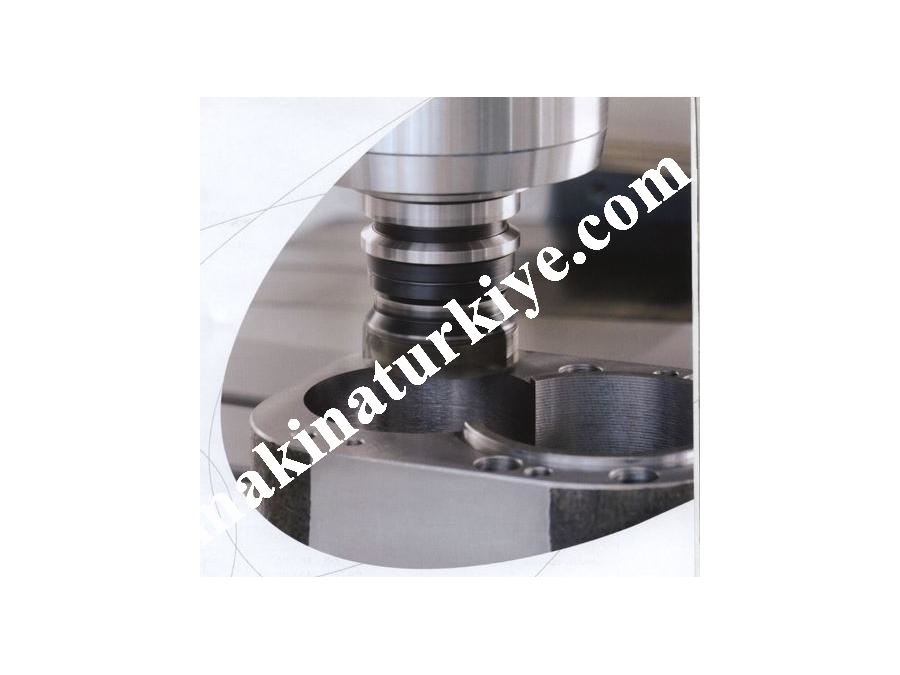

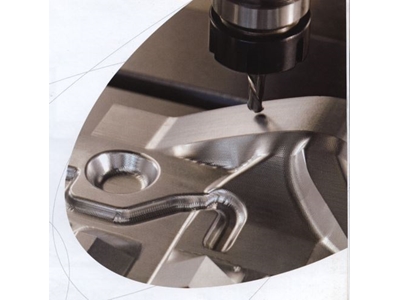

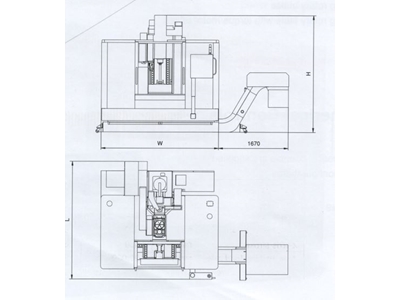

Baykal BF 60150 Dik İşlem Merkezi

Dik İşlem Merkezi Baykal BF 60150

Baykal dik işlem merkezi sira dişi sağlamliğinin yaninda, yenilikçi kavramlar kullanilarak oluşturulan tek parça olarak tasarlanan kaynak rijitliği sayesinde

beklentilerinizin de üzerindeki doğrulukta sonuçlara ulaşmanizi garanti eder.

BAYKAL markasiyla ürettiğimiz piramit yapidaki makine gövdesi konvansiyonel işleme merkezlerinde farklidir.

Konvansiyonel tasarim, özellikle ağir iş parçalarinda tablanin aşiri sarkmasina ve tabla yatağinin X ekseni hareketi sonucu en uç kisimlarinda aşaği doğru sapmasina sebep olur iken,

PiRAMiT yapidaki taşiyici tabla yatağinin

tümü boyunca oluşan iş yükünü tamamiyla destekleyerek rijit bir yapi garanti eder.

Aşağida PiRAMiT yapinin avantajlari ile konvansiyonel yapilarin dezavantajlarin tanimlanmiştir

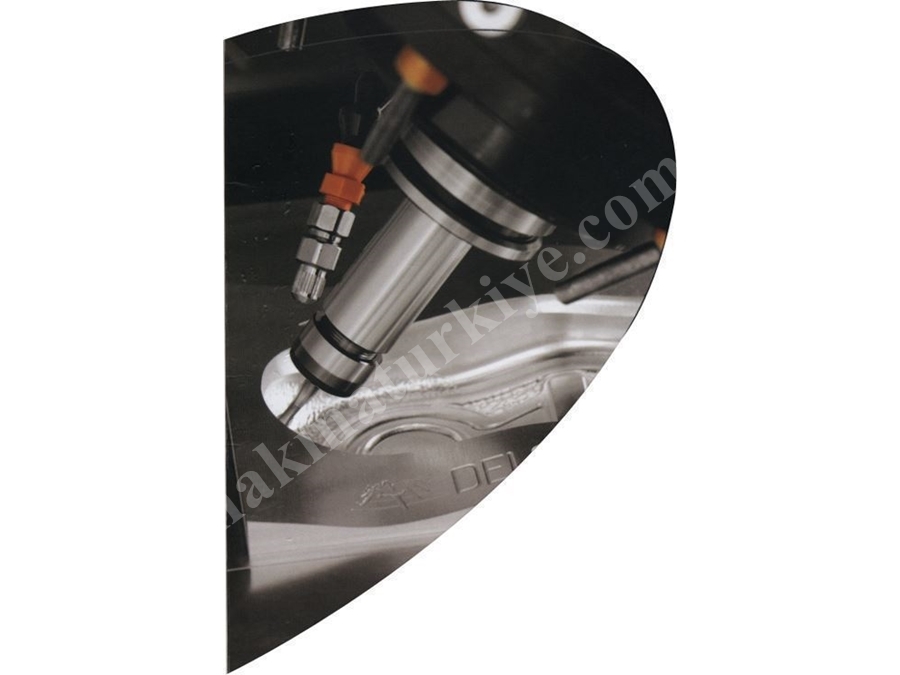

BF 60 SERİSİ makinelerde çok çeşitli spindle ve aksesuar opsiyonlarıyla birlikte YÜKSEK HIZ ve YÜKSEK TORK seçenekleri vardır.

Takım içi su verme spindle seçeneklerinin birçoğunda mevcuttur.

Optik lineer cetveller (bazı modeller için opsiyon) ve PİRAMİT şekilli yapısı ile daha yüksek seviyede hassaslık ve rijitlik sağlanmıştır.

BF 60 SERİSİ modeller de döner kafalı tork motor ve genellikle yüksek kesme kapasitesi için 4.ve 5. ekseni işlemeye uygun döner tabla opsiyonları da mevcuttur.

Bütün kaynaklı çelik konstrüksiyonlar, Şekil X’de görüldüğü gibi konvansiyonel işleme merkezlerinde kullanılan duvar örme yerine parçalı metal plakaların birleşmesiyle oluşur.

Şekil Y’de görüldüğü gibi taban altına komple kaynatılmış bir plaka ilavesiyle kapalı bir kutu yapısı oluşturularak ağır işleme ve yüklerde en iyi değerde rijitlik ve dayanaklılık sağlanmış olur.

Şekil Z’ de  görüldüğü gibi kaynaklı makine ana gövdesinin ayrılmaz bir parçası olan talaş akış kanalları görülmektedir.

Bu yapı, çevresi normal cıvata saç bağlantılı yapıya göre soğutma sıvısı sızıntılarına izi vermemesi ve

bu talaş kanallarında ana yapıya ekstra bir rijitlik kazandırması sebebiylede diğer kaynaklı yapılara göre üstündür.

KOLON

Şekil W’de görüldüğü gibi birbirlerine yakın ağ bağlantılı kaynaklı çelik yapı güçlü spindle işleme kuvvetlerinin uygulanabilmesine izin vererek burulma ve eğilme direnci sağlar.

Kaynaklı kolon yapısı müşterinin istediği durumlarda aksesuarların kullanım durumu için uzatılmış dikey hareketi ile makinenin rahat ve hızlı çalışmasına olanak tanır.

Örneğin beşik tipi ( dönerli ) tablalar tüm modellerde spidle’dan iş parçasına olan boşluğu büyük ölçüde azaltırlar.

RAYLAR

Tüm eksen rayları 45 mm’lik masura tipi raylardır.

Bu raylar sayesinde işleme merkezi en aşırı işleme yöntemlerinin uygulandığı ve bölgesel kuvvetlerin oluştuğu durumlarda bile olağanüstü rijitlikgösterirler.t

Diğer yapılarda kullanılan bilya tipi raylardan daha güçlü ve sağlamdır.

Şekil V de görüldüğü gibi ağır yükler altında tabladaki eğilmeyi engellemek için uzun tablalı makineler çoklu raylarla donatılmıştır.

AKIM DEĞİŞTİRİCİLERİ

Zincir tipli takım değiştiriciler 20, 32, 40 ve 54’lü kapasiteye sahiptir.

Özellikle 2-3 sn süren takım değiştirme süresi ile yoğun çalışmalar için uygundur.

Takım kolu dönüşü kam mekanizması tahriklidir ve takım değiştirme rastgele ya da sabit pozisyonlu olabilir.

ÖZEL UYGULAMALAR

AKSESUARLAR

1. Eksen döner tablalar.( yatay/dikey)
2. Tork motor tahrikli döner tabla
3. Önceden takım kontrol cihazı (preset)
4. Beşik tip(döner) tablalar
5. Tork motor tahrikli beşik tip döner tablalar
