Vertikale Auswuchtmaschine V-IVB 5

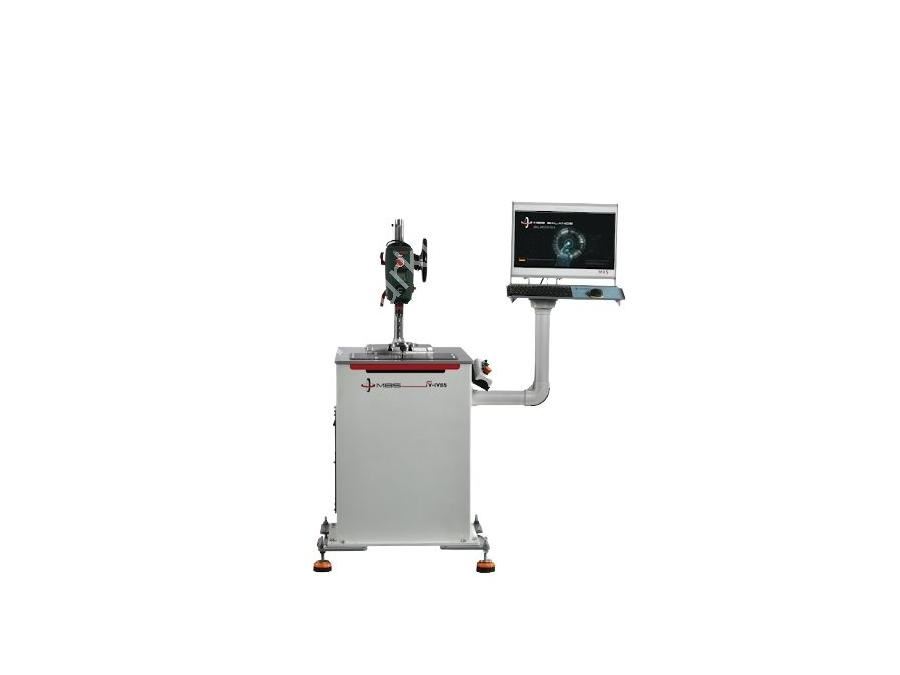

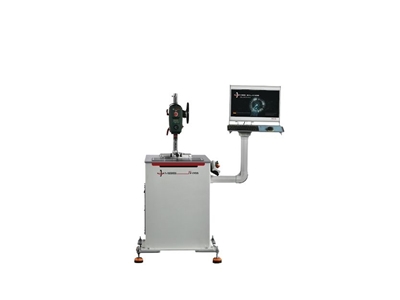

MBS V-IVB 5 Vertikale Auswuchtmaschine

Die MBS V-IVB 5 ist eine kompakte industrielle Auswuchtmaschine, die für die Unwuchtmessung und statischen Auswuchtvorgänge von kleinen, leichten Rotoren und rotierenden Bauteilen in vertikaler Position entwickelt wurde. Mit einem Rotorgewicht-Arbeitsbereich von mindestens 0,2 kg bis maximal 5 kg ermöglicht sie präzise vertikale Auswuchtanwendungen für ein breites Bauteilspektrum.

Die V-IVB 5 unterstützt Bauteildurchmesser von Ø 20 mm bis Ø 500 mm und verfügt über eine Motorleistung von 400 W. Das im Drehzahlbereich von 150–1200 U/min arbeitende System bietet mit seiner vertikalen Mil-Struktur, auf der Bauteile manuell leicht geladen und eingespannt werden können, sowie der MBS Balans iBalancer-Software ein schnelles und zuverlässiges Auswuchten.

Allgemeine Merkmale & Hauptvorteile

• Statische Vertikal-Auswuchtstruktur: Führt Messungen in einer Ebene durch; ermittelte Unwuchtmasse und -winkel werden echtzeitnah auf dem Bildschirm angezeigt.

• 0,2 – 5 kg Rotorgewichtskapazität: Flexibles Arbeiten von kleinen, leichten Rotoren bis hin zu Bauteilen bis 5 kg.

• Ø 20 – 500 mm Durchmesserbereich: Großes Arbeitsvolumen für verschiedene Größen von Scheiben, Riemenscheiben und Lüftertypen.

• 150 – 1200 U/min Drehzahlbereich: Stabiler Betrieb bei idealen Messgeschwindigkeiten mit einem leistungsstarken 400-W-Motor.

• Fortschrittliche iBalancer-Software: Toleranzberechnung nach ISO 21940-11 Standard; vollständige Kontrolle mit türkischer Sprachunterstützung und mehrsprachigem Modul.

• Hochpräzise Messung: Ausgestattet mit 1 piezoelektrischen Schwingungssensor und einem Encoder für präzise Winkel-/Drehzahlverfolgung.

• Kompaktes und integriertes Gehäuse: Der Bedienerbildschirm (Windows AIO PC) befindet sich auf einem am Gerät befestigten Arm und benötigt keine zusätzliche Steuerkonsole.

• Korrektur auf der Maschine (Optional): Möglichkeit zur Korrektur direkt auf der Maschine ohne Demontage des Bauteils durch die Option einer zusätzlichen Bohr- oder Fräseinheit.

Anwendungsbereiche

• Auswuchtvorgänge für Bremsscheiben, Schwungräder und Kupplungsdruckplatten

• Zahnriemenscheiben, Keilriemenscheiben und Getriebegruppen

• Kreissägeblätter und scheibenförmige Bauteile

• Anwendungen für geschlossene Laufräder und Radialventilatorräder

• Qualitätskontrolle von industriellen rotierenden Komponenten geeigneter Geometrie

• Maschinenbaubetriebe, Wartungs- und Überholungswerkstätten sowie Auswuchtdienste

Technische Daten

2. İNGİLİZCE (English)

Vertical Balancing Machine V-IVB 5

MBS V-IVB 5 Vertical Balancing Machine

The MBS V-IVB 5 is a compact industrial balancing machine designed for unbalance measurement and static balancing operations of small, lightweight rotors and rotating parts positioned vertically. With a working rotor weight range from a minimum of 0.2 kg to a maximum of 5 kg, it allows precise vertical balancing applications across a broad range of components.

Supporting part diameters from Ø 20 mm to Ø 500 mm, the V-IVB 5 features a 400 W motor. Operating within a speed range of 150–1200 rpm, the system ensures fast and reliable balancing thanks to its vertical mil structure, where parts are easily loaded and clamped manually, combined with the MBS Balans iBalancer software.

General Features & Key Advantages

• Static Vertical Balancing Structure: Measures on a single plane; detected unbalance mass and angle are displayed in real time on the screen.

• 0.2 – 5 kg Rotor Weight Capacity: Flexible operation ranging from small and light rotors up to 5 kg components.

• Ø 20 – 500 mm Diameter Range: Large working envelope for various sizes of discs, pulleys, and fan types.

• 150 – 1200 rpm Speed Range: Stable operation at ideal measurement speeds powered by a 400 W motor.

• Advanced iBalancer Software: Tolerance calculation according to ISO 21940-11 standard; complete control with Turkish and multi-language module support.

• High-Precision Measurement: Equipped with 1 piezoelectric vibration sensor and an encoder for precise angle/RPM tracking.

• Compact and Integrated Body: The operator display (Windows AIO PC) is mounted on an arm attached to the machine, eliminating the need for an extra control console.

• On-Machine Correction (Optional): Enables correction directly on the machine without removing the part via optional drilling or milling unit add-ons.

Applications

• Brake disc, flywheel, and clutch pressure plate balancing operations

• Timing pulleys, V-belt pulleys, and gear assemblies

• Circular saw blades and disc-type parts

• Closed impellers and radial fan impeller applications

• Quality control of industrial rotating components with suitable geometry

• Machinery manufacturing plants, maintenance and overhaul workshops, and balancing services

Technical Specifications
