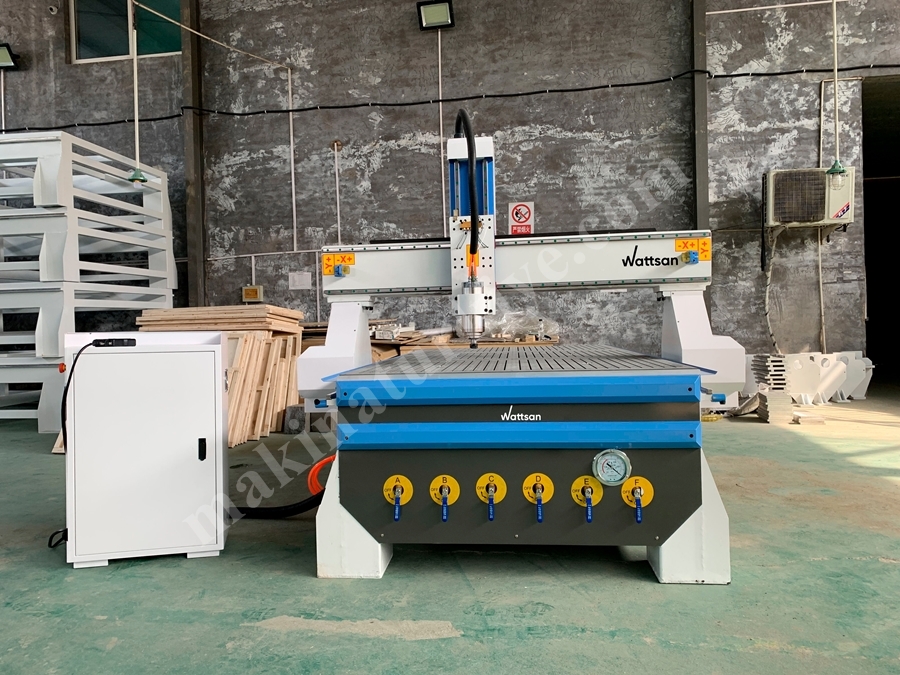

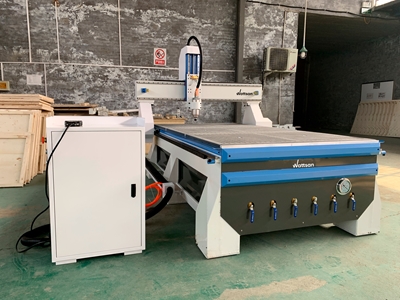

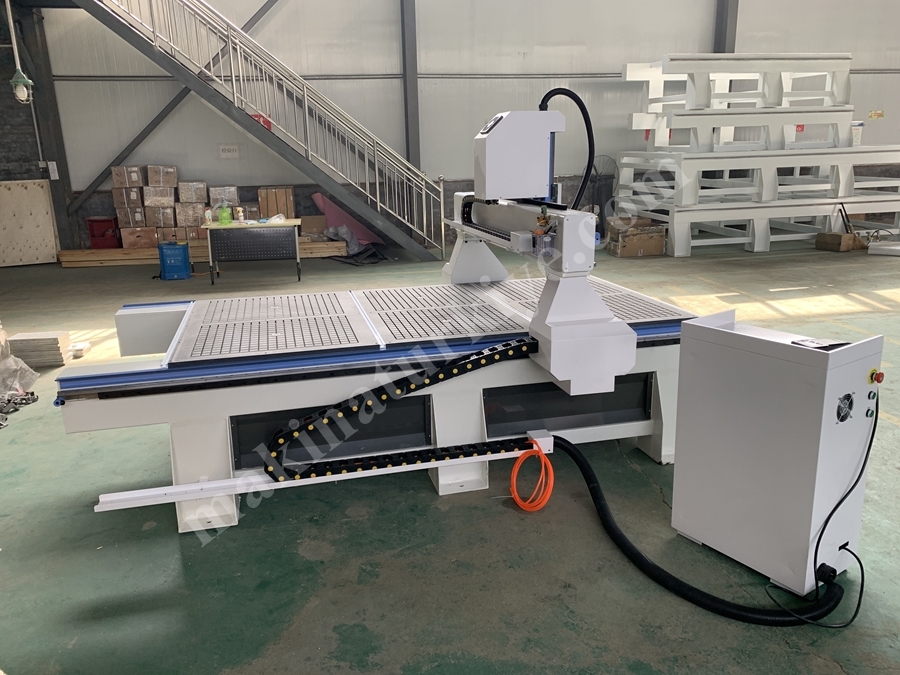

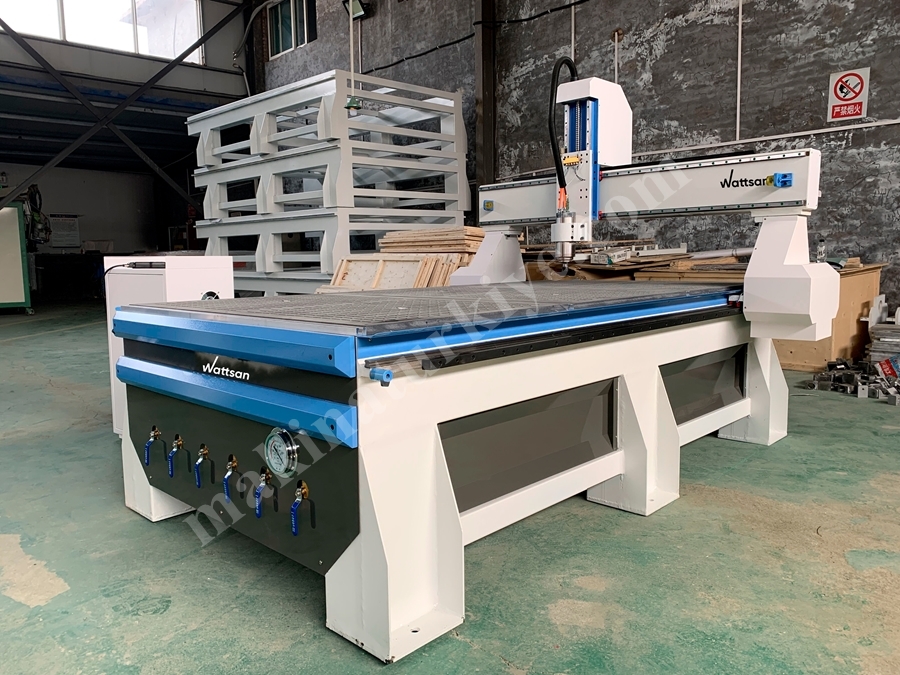

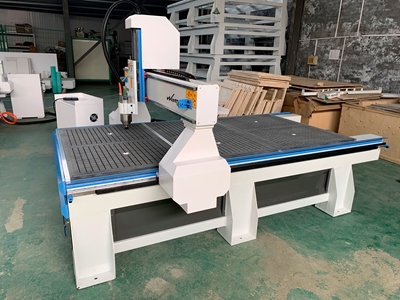

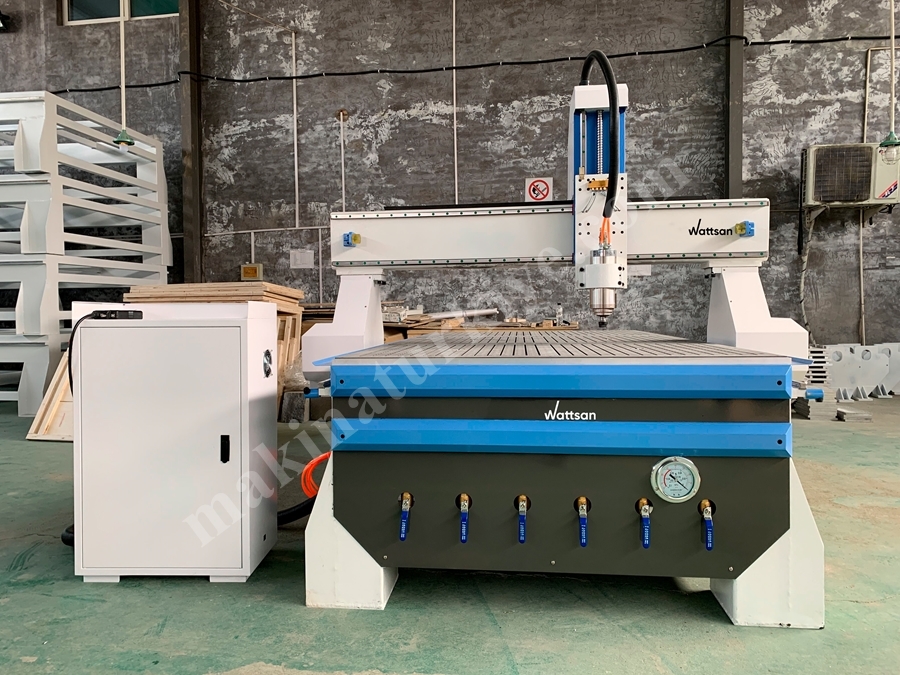

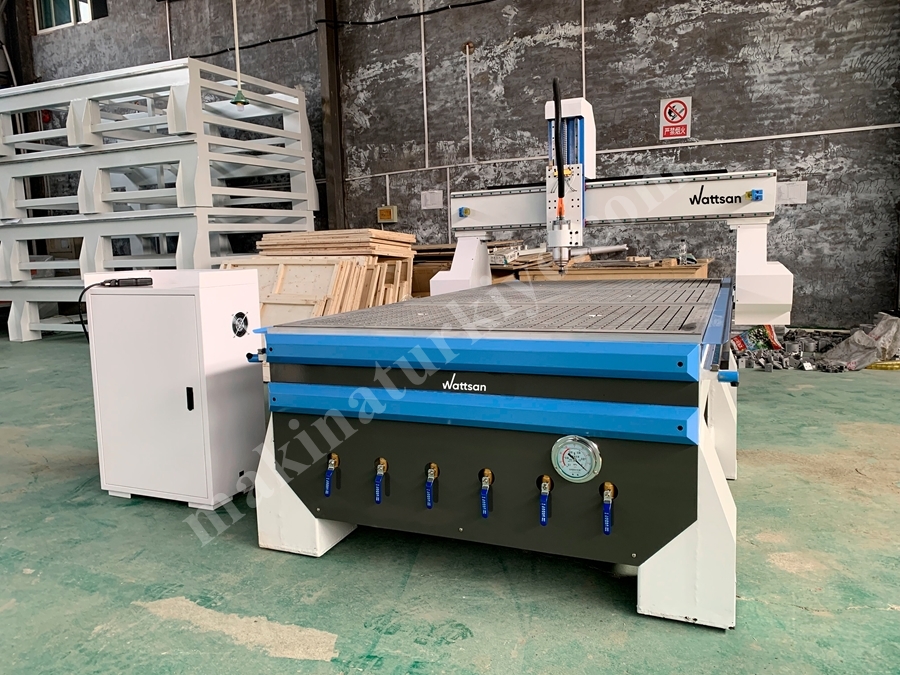

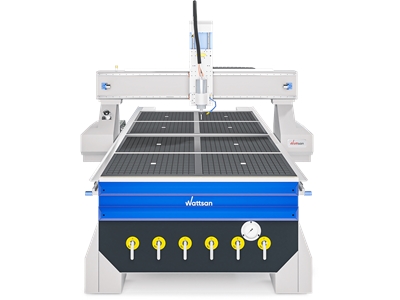

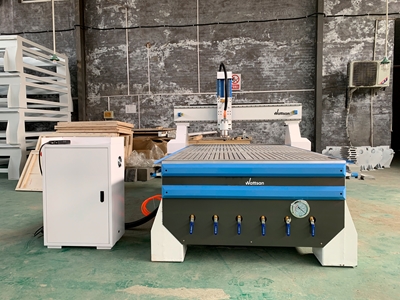

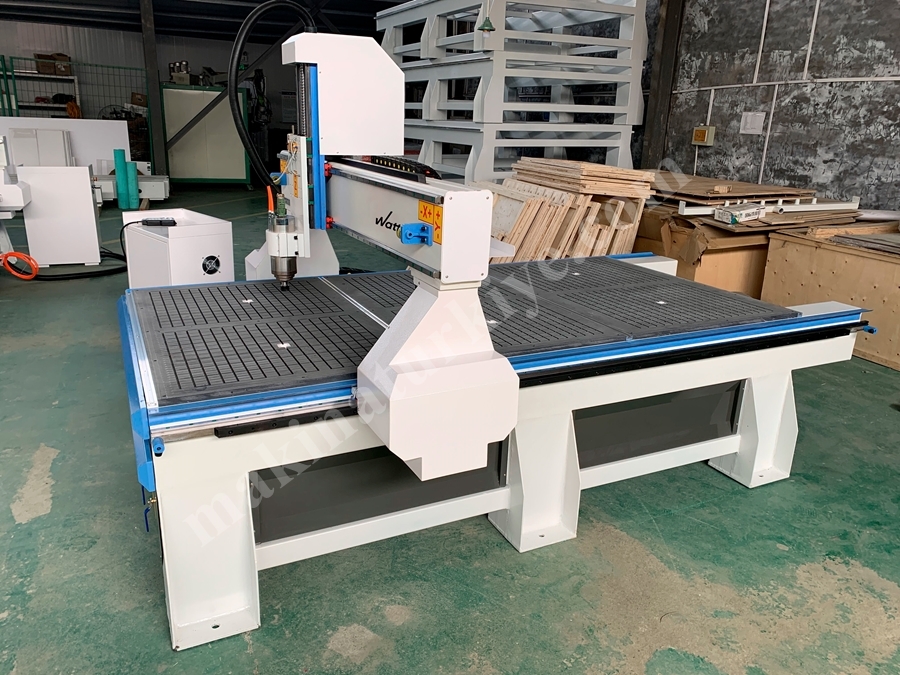

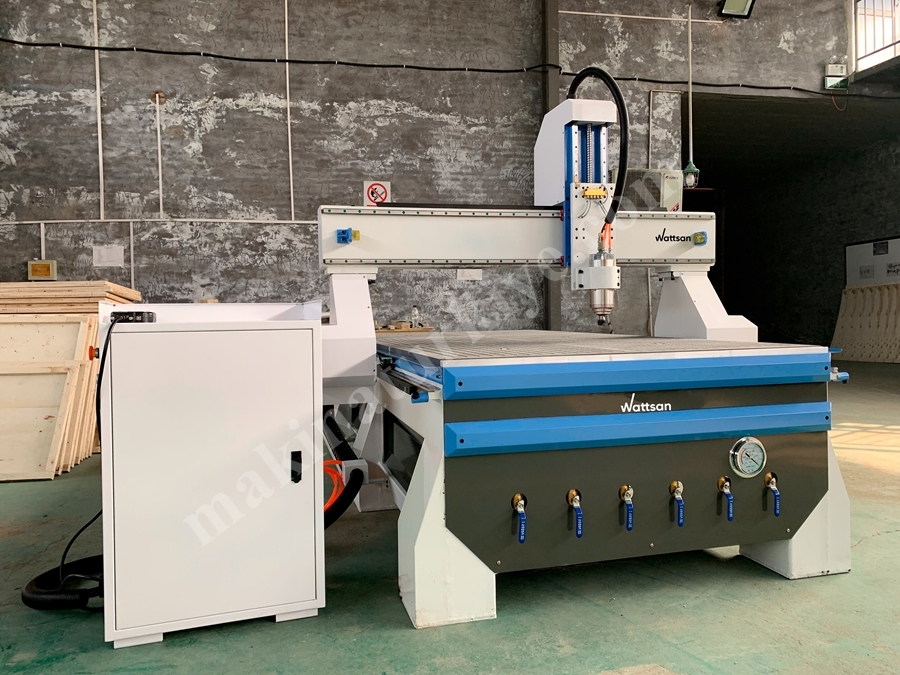

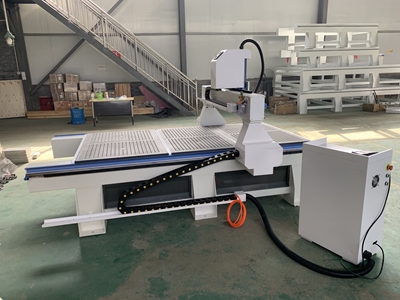

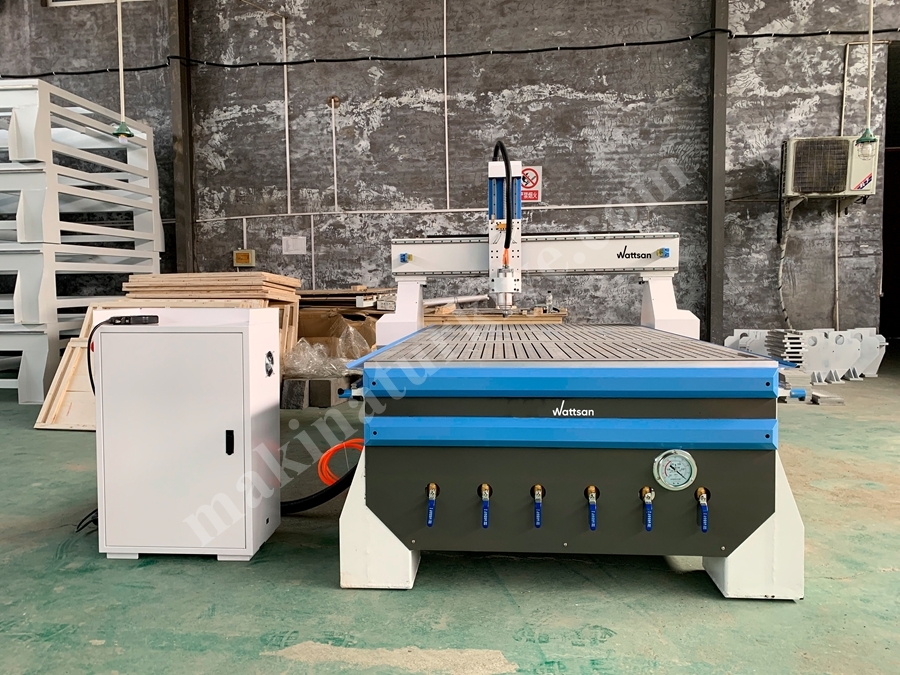

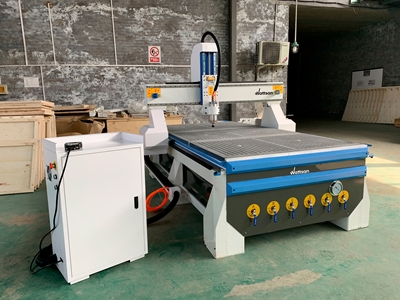

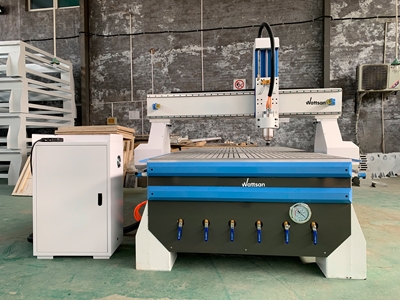

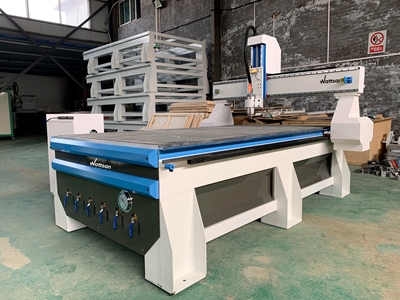

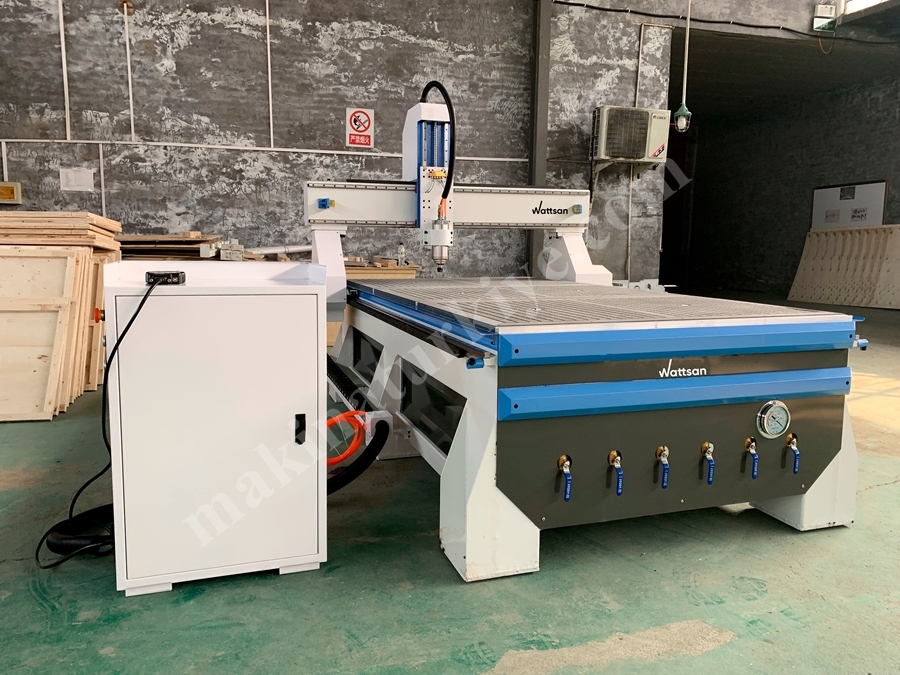

Wattsan M1 1325 Mobilya Üretimi İçin Cnc Freze Makinesi

Wattsan M1 1325

Mobilya Üretimi için CNC Freze Makinesi

Ürün Açıklaması: WATTSAN M1 1325, profesyonel CNC freze ekipman grubuna aittir. Hurda oranını önemli ölçüde azaltan ve bitmiş ürünün kalitesini artıran daha sağlam özel bir yatağa sahiptir. Makinenin tasarımı, modernizasyon için geniş olanaklara sahiptir. M1 serisinin makineleri, malzeme ile derinlemesine çalışmak üzere tasarlanmıştır, sert ahşaplar ve yumuşak metallerle mükemmel şekilde çalışır.

Sarsılmaz mukavemet: Çalışma sırasında, takım tezgahlarının metal yapıları hem statik, hem dinamik hem de döngüsel çeşitli yüklere maruz kalır. Ayrıca sıcaklık dalgalanmalarından da etkilenirler. Yüksek operasyonel güvenilirlik sağlamak için malzemenin yapısını güçlendirmek gerekir. Bunun için ısıl işlem kullanıyoruz.

Malzemeler: kontrplak, ahşap, MDF, sunta, paronit, pleksiglas, plastik, yumuşak metal, alüminyum

Uygulama alanı: Freze makinelerinin geniş bir uygulama alanı vardır. Temel talep, ahşap işleri, mobilya, hafif ve ağır sanayi, imalat işletmeleri, cenaze hizmetleri, reklam üretimi, dekoratif üretimdir. CNC freze makineleri, atölyeniz için temel ekipman olarak kullanılır.

Endüktif sensörler: Wattsan makinelerinde endüktif - temassız sensörler kullanıyoruz. Endüktif sensörler, güvenlik nedenleriyle ve hatalı çalışma nedeniyle makinenin hasar görmesini önlemek için portalın eksenler boyunca hareketini sınırlar.

Ray ve taşıyıcı: Optimize edilmiş tasarım sayesinde yük kapasitesi ve rijitlik açısından benzer tasarımlardan %30 daha üstün olan dört adet kapalı sıralı rulman ile donatılmıştır. Rulmanlar raylar ve taşıyıcı arasına yerleştirilerek son derece hassas lineer hareketler elde edilir.

Planet dişli kutusu: Makinenin portalının Y, X, Z eksenleri boyunca hareketi için, bir Shimpo planet dişli kutusu ile birlikte iki fazlı bir step motor sorumludur. Talep edilmesi halinde makinelerimiz hibrit step motorlar veya servo motorlar ile donatılabilmektedir.

Soğutma sıvısı: Wattsan 1325 makinesi istek üzerine bir soğutma sıvısı ile donatılabilir. İş parçasının yüzeyini ve aşınmayı azaltmak için ekipmanı yağlamak ve soğutmak için taş ve metal frezelerken uygulanabilir.

TEKNİK ÖZELLİKLER

Model: M1 1325

Marka: Wattsan

Makine türü: CNC Router

Uygulama: kesme, frezeleme

Garanti: 1 yıl

Boyutlar

• Çalışma alanı: 1300*2500 mm
• Makine boyutu (U*G*Y): 2000*3040*1780 mm
• Net ağırlık: 690 kg

Mekanik

• Takım kaldırma yüksekliği (Z ekseni hareketi): 300 mm
• Masa tipi: Profil / Vakum
• Vakum bölgelerinin sayısı: 6
• Çalışma sıcaklığı: 5 - 40 С°
• Rölanti devri: 25 000 mm/dak
• Hareket mekanizması: Sarmal dişli
• Konumlandırma doğruluğu: 0,05 mm
• Konumlandırma çözünürlülüğü: 0,00625 mm
• Klavuz tipi: Profil
• Klavuzların boyutları: 20 mm
• Motor gücü: 5A 6.8N
• Dişli kutuları: Belt HTD 5M-550, 1:5
• İş mili devri: 18 000 rpm
• İş mili: 4,5 kW
• Pens adaptörü: Er-32
• Vakum pompası gücü: 5,5 kW
• Aspirasyon gücü: 1200 m3/saat

Genel

• Yatak türü: Kaynaklı çelik
• Ürün materyali: Çelik, dökme demir, alüminyum
• Portal materyali: Çelik
• Eksen hareketlerinin sayısı: 3
• Yağlama sistemi: Manuel
• Kontrol sistemi: DSP A11
• Dosya format: G-code

Elektrik

• Motor sürücüleri: Leadshine dma860h
• Son sensörler: Kapasitif
• Güç tüketimi (vakum pompası olmadan): 5800 kW
• Güç kaynağı: 380 V
• Elektirik gücü (marka): Chint
• Makineye bağlanma türü: USB
• Hız kontrolü: Program ve Manuel
• Portal eşitleme sistemi: Evet
