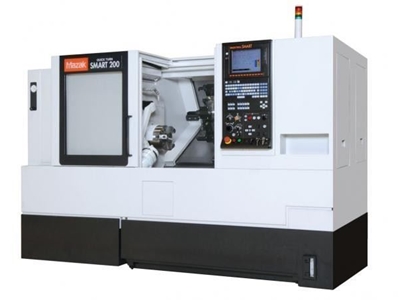

Cnc Torna Tezgahı ( 8'' - 350 Mm )

MAZAK 1981 yılında dünyanın ilk diyalog CNC’li tornasını ürettiği günden bugüne, QUICK TURN ismi çok çeşitli uygulamalar için yüksek kaliteli ve kullanıcı dostu torna ile eşanlamlı hale geldi. Sürekli gelişim ve ilerleme ile QUICK TURN dünya çapında 65.000 kurulum ile pazar lideri torna haline geldi ve QUICK TURN NEXUS II serisi yüksek performans çok-işlevsel fonksiyonları oldukça karmaşık parçaların çok az hatta tek bağlamada üretiminine olanak sağlar. Ancak her uygulamada çok-eksen özelliğine ihtiyaç duyulmadığının bilincinde olan MAZAK, ürün çeşitliliğini arttırmak için yüksek değer ve verimlilik sunan 2 ve 3 eksenli QUICK TURN SMART serisini üretti.

QUICK TURN SMART serisinde 4 adet tezgah bulunmaktadır: QUICK TURN SMART 200 ve 250 350mm işleme çapı sunarken, QUICK TURN SMART 300 ve 350 ise 420mm işleme çapı ve 102mm’ye kadar çubuk işleme çapı sunmaktadır. Bütün serinin standart özellikleri ise; yüksek rijitlikte dahili işmili üniteleri, 5 Morse konik işmilli NC punta, 10 veya 12 pozisyonlu drum taret ve X ve Z eksenlerinde sırasıyla 30 m/dak ve 33 m/dak eksen hızlı hareketidir.

QUICK TURN SMART’ın geliştirilmesinin merkezinde tamamen 2-eksen tornalama ve 3-eksen frezeleme düşünülerek tasarlanan yeni MAZATROL SMART kontrol sistemi vardır. Çok-işlevsel tezgahlarda bulunması beklenen Y-ekseni, 5-eksen işleme gibi fonksiyonları eleyerek MAZAK hem daha kolay kullanım hem de bu özelliklere ihtiyacı olmayan müşterilere daha uygun fiyatlı çözümler sunan bir kontrol yarattı. Kullanıcı arayüzünün QWERTY tuş takımlı Windows tabanlı sistemi ve EIA/ISO fonksiyonlu Mazatrol diyalog programlama değişmeden standart olarak kalmıştır.

MAZATROL SMART kontrol ünitesinin yanında yeni QUICK TURN SMART serisi normalde “giriş seviyesi” olarak tarif edilen tezgahlardan beklenmeyen verimliliği arttırıcı birçok özelliğe sahiptir. Geliştirilmiş hassasiyet için QUICK TURN SMART serisi MAZAK Akıllı Isı Kalkanı sistemi standart olarak bulunmaktadır. Bu sistem tezgahın ortam sıcaklığındaki değişimleri ölçer ve bu bilgiyi kaçıklığı düzeltmek ve hassasiyeti korumak için kullanır.
Benzer olarak NC kontrollü punta özelliği daha karmaşık çok-fonksiyonlu tezgahların özelliğidir. Normal olarak 2 ve 3 eksenli tornalar “tut ve sürükle” stili veya elektronik punta kullanırlarken NC punta vidalı millerdeki direct drive sayesinde pozisyonlama ve itme kuvveti üzerindeki kontrol ile büyük bir avantaj sağlar.

QUICK TURN SMART üzerindeki NC punta operasyon esnasında itme kuvvetinin değiştirilmesine ve punta CNC üzerindeki elektronik el çarkı ile kontrol edildiğinde minimum 0.5kN ilerlemeler ile 0.1kN’den maksimum 5kN’a kadar (Quick Turn Smart300 ve 350 için 10kN) artışlarda kontrol edilmesini sağlar. MAZATROL SMART kontrol punta pozisyonu ve ilerleme kontrolü için standart M kodlarını kabul etmektedir. Sonuç ise birçok farklı markadaki bu tip tezgahların hepsinden daha hızlı ayarlanabilen tam otomatik punta ve daha hızlı, daha tekrarlanabilen ve daha kesin punta hareketi.

MAZAK QUICK TURN SMART serisini tasarlarken çevrenin korunmasına da özen gösterdi. Aynı boyutta ve benzer özelliklerde tezgahlar ile karşılaştırıldığında yıllık yüzde 20 daha az elektrik tüketmektedir. Bu yıllık 3.86 tondan 2.72 tona düşen CO2 salınımı anlamına gelmektedir. Bu düşüş belirli bir süre kullanılmadığı zaman tezgahı kapatan ECO mod gibi yenilikçi tasarım özellikleri sayesinde olmuştur. Tezgah operatörün yaklaştığını sezdiği anda ECO modu iptal ederek tezgahı tekrar çalıştırır.

Teknik Özellikler

	Ayna Çapı Ø	İşleme Çapı Ø (mm)	Eksen Hız Hareketi (X/Z) m/dk	İşleme Boyu (mm)	Ana İş mili Motoru
QTS 200	8''	350	30 / 33	541	5000rpm / 15kW*
QTS 300	10''	420	30 / 33	1274	4000rpm / 26kW
QTS 350	12''	420	30 / 33	1233	3300rpm / 30kW
	*QTS200 : Opsiyon = 18.5kW ana işmili motoru
