Kıvrım Değerlendirme Optik Tarama Ve Ölçüm İstasyonu

Kıvrım kalitesini değerlendirmek için iletken kıvrımının bir kesitini oluşturmanız gerekir. Bir ölçüm mikroskobu ve uygun bir analiz yazılımı ile mikro bölüm, ilgili normlara veya belirtilen müşteri gereksinimlerine göre ölçülebilir, derecelendirilebilir ve belgelenebilir.

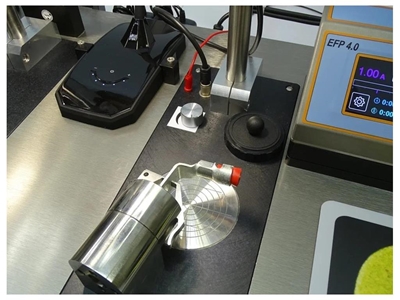

OP 4001 Optik İstasyonu geniş bir zoom aralığını kapsar ve çok hafiftir, bu da büyük nesnelerin bile ölçülmesini mümkün kılar. Temas parçalarının yan ölçümü için de çok uygundur.

Tüm optik istasyonlarımız paslanmaz çelik lamine MDF levhaya monte edilmiştir ve yenilikçi ve konforlu analiz yazılımı X-Scan'i içerir.

Dizüstü bilgisayar veya PC standart teslimata dahil değildir ve ayrıca talep edilmelidir.

Performans Özellikleri

- Büyük ölçüm nesneleri için zoom optiği

- 18 - 108 mm çapındaki nesneler için kullanılabilir

- En düşük büyütme faktörü (İndeks 18): dikey 52mm, yatay 70mm

- En yüksek büyütme faktörü (İndeks 108): dikey 11mm, yatay 16mm

- Odak ayarı için 2 düğmeli mikroskop montajı (koaksiyel. kaba tahrik)

- Görüş alanını aydınlatmak için LED halka ışık

- 1/2 “CMOS çipli renkli dijital kamera USB 3.0
