LT6025ES CNC Boru Kesim Makinası

Cnc Boru Kesim Makinası

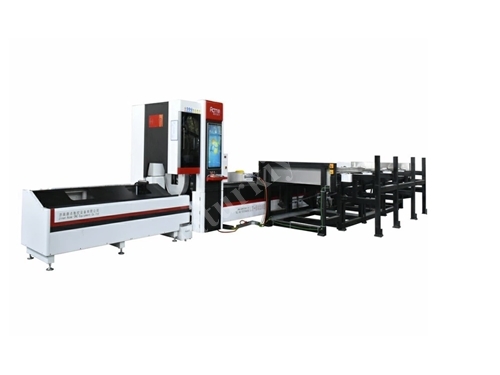

LT6025ES lazer boru kesme makinesi Dingdian Laser tarafından bağımsız olarak geliştirilmiştir.Yatak, plaka ve borunun kaynaklanmasıyla oluşturulmuştur.Yatak aynası gibi ana parçalar firmamız tarafından bağımsız olarak geliştirilmiş, tasarlanmış ve üretilmiştir.Ekipman tam donanımlıdır- stroklu pnömatik ayna Metal boruların kesilmesi, kalıplanması, kesilmesi ve pahlanması için uygundur ve 16-240 mm çapında ve farklı şekillerde çeşitli metal borular için uygundur. ...



2020 Yeni Tasarım ACME Boru Boru Lazer Kesim Makinesi, yüksek hassasiyetli hızlı ve doğru boru ve boru işleme için tasarlanmıştır. Yuvarlak, Dikdörtgen, Kare, Oval, Üçgen, D şekli ve diğer metal tüp şekillerinin verimli işlenmesini sağlar. Açılı çelik ve Kanal çeliği bile bir fiber lazer kullanılarak optimum hızda kesilebilir. Lider marka bileşenlerin entegrasyonu, en üst düzeyde performans ve yüksek güvenilirlik sağlar. Profesyonel bir CNC lazer boru tüp kesme makinesi olarak tüm işlevlere sahiptir, ancak ekonomik fiyatlıdır.



Ana avantajlar

Acme Lazer tüp / boru lazer kesme makinesi işleme tüp uzunluğu 6m-12m, çap 10-350mm uygulanır.



1. HIZLI OTOMATİK YÜKLEME VE BOŞALTMA İŞ İSTASYONLARI VE SİSTEMİ.



2. 6M-12M BORU UZUNLUĞU VE 350MM MAX ÇAP (340MM * 340MM KARE TÜP KESME MEVCUTTUR).



3. SERVO YÜZER DESTEK, DAHA DOĞRU KESME.



4. ALMANYA PRECITEC LAZER KAFASI.



5. METAL BORU VE TÜPLERİN UYGULANABİLEN EN ÇEŞİTLERİ (yuvarlak, kare, dikdörtgen, bel yuvarlak boru, oval tüpler, H, L, I BEAMetc.)



3000mm, 6000mm 8000mm 10000mm veya 120000mm boru lazer kesme makinesi.



Yuvarlak, kare, düzensizlik, dikdörtgen metal boru özel şekli kesebilir

Makine minimum metal boru dış çapı 10x10mm, maksimum dış çap 450x450m'yi destekleyebilir



Fiber lazer kesim makinesi lazer kaynağı IPG, Raycus ve nLIGH desteği, kesme kafası desteği Precitec ve RayTools

Sofra, Cypcut ve CypTube olan Çin'in en iyi markasını kullandı

1000 watt ile 10000 watt arasında lazer gücü



Kullandığımız marka servo motor nedir?

Japonya'dan YASKAWA, Almanya'dan Beckoff



Kremayer: Almanya'dan Atlanta, Tayvan'dan YYC

Doğrusal kılavuz: Almanya'dan Bosch, Tayvan'dan HIWIN

Redüktör: Almanya'dan Neugart, Japonya'dan Shimpo

Su soğutucu: Tongfei marka

Konfigürasyonlar ve Parametreler

HAYIR	MADDE		LT-6020E
1	Fiber Lazer Kaynağı		Almanya IPG / Çin Raycus / Çin MAX
2	Lazer Kesim Kafası		Almanya Precitec / İsviçre Raytools
3	CNC Kesim Sistemi		Cypcut 5000C / Fuscut 5000C / CypCut TubePro Çin
4	Kesme Kafası Yükseklik Kontrol Sistemi		CYPCUT BCS100 Çin
5	Yerleştirme Yazılımı		CYPCUT TÜPLER T
6	Su soğutucu		Tongfei Çin
7	Elektrik kumanda panosu için klima		Tongfei Çin
8	Servo Motor Sistemi		YASKAWAx5 Japonya
9	atmak	tip	Çift Pnömatik Aynalar Otomatik merkezleme Dört Pençe Çift Hareket
		Boru Çapı (mm)	Yuvarlak: 0-φ440 Kare: 0-440x440mm Oval, Bel Yuvarlak ve diğer tüp şekilleri, daire çapı çapı 10-440mm
		MİN. Kuyruk Uzunluğu (mm)	50
		Nominal Dönüş Hızı (r / dak)	80
		MAKS. Dönüş Hızı (r / dak)	130
		Taşıma Kapasitesi (İkisi de)	500kg
10	X EKSENİ	Seyahat	500
		Yüksüz Nominal Hız (m / dak)	57
		Yüksüz MAX. Hız (m / dak)	130
11	EKSEN	Seyahat (mm)	6800
		Yüksüz Nominal Hız (m / dak)	80
		Yüksüz MAX. Hız (m / dak)	130
12	Z EKSENİ	Hareket (mm)	180
		Yüksüz Nominal Hız (m / dak)	30
		Yüksüz MAX. Hız (m / dak)	70
13	Kılavuz rayı		TAYVAN 35mm, 25mm
14	Şanzıman Vites ve Kızak		X ekseni YYC Tayvan Sarmal Raf Y ekseni YYC Tayvan Sarmal Raf Z ekseni TBI Tayvan Vidalı
15	Motor Düşürücü		SHIMPO Japonya
16	Konumlandırma doğruluğu		± 0.03 / 1000mm
17	Tekrar Konumlandırma Hassasiyeti		± 0,015
18	Elektrikli parçalar		SCHNEIDER Fransa
19	Pnömatik Parçalar		SMC Japonya
20	Gaz Egzoz Fanı		doruk
21	Tüp Kaldırıcı		Servo Destek veya Büyük Değişken Çaplı Tekerlek
22	Tüp besleme		Yandan besleme sistemi
23	Tam Otomatik Besleme Sistemi		Evet
24	Toz Giderme ve Filtrasyon Sistemi		Evet
25	Makine Yapısı / Gövdesi		Ağır tip
