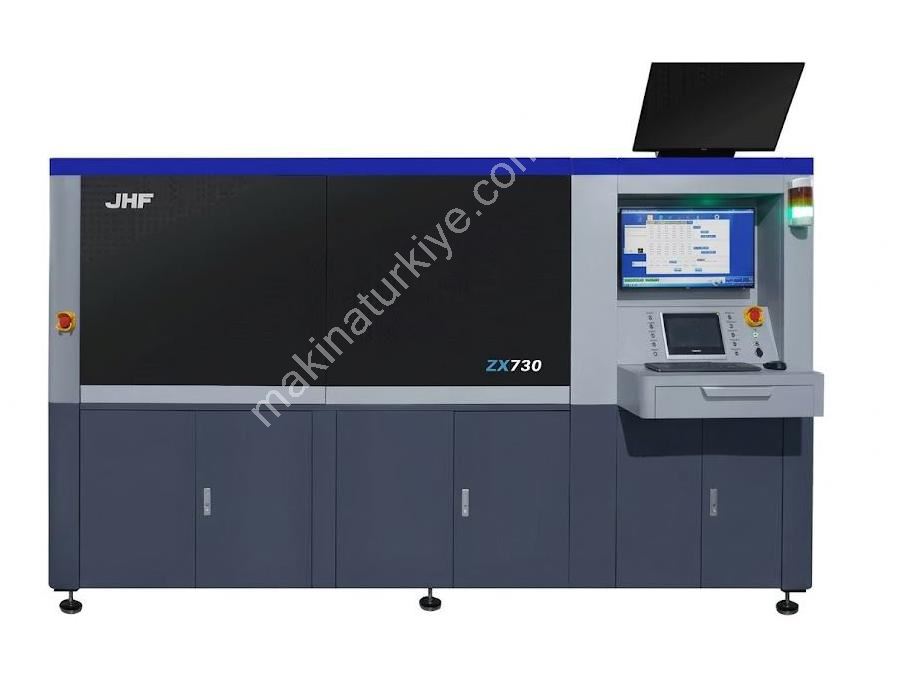

630x730 mm Hat İçi UV Dijital PCB Yazı Baskı Makinası

JHF ZX730 Hat İçi UV Dijital PCB Yazı Baskı Makinası Hakkında

• JHF ZX730 Hat İçi UV Dijital PCB Yazı Baskı Makinası, baskı devre kartları (PCB) üzerine bileşen tanımlama yazıları, elektronik devre işaretleri, firma logoları ve izlenebilirlik kodları basmak amacıyla geliştirilmiş endüstriyel bir dijital baskı sistemidir.
• UV inkjet baskı teknolojisiyle çalışan makina, PCB üretiminde kullanılan geleneksel serigrafi baskı yöntemlerine dijital bir alternatif sunar.
• PCB yazı baskısı, devre kartları üzerindeki bileşen konumlarının, referans işaretlerinin, üretim bilgilerinin ve tanımlama kodlarının okunabilir şekilde oluşturulmasını sağlar.
• Hat içi (inline) çalışma özelliği sayesinde mevcut PCB üretim hatlarına entegre edilerek panel taşıma, hizalama ve baskı işlemlerinin otomatik olarak gerçekleştirilmesini destekler.
• Hattan bağımsız (offline) çalışma seçeneğiyle üretim hattından ayrı bir dijital PCB baskı istasyonu olarak da kullanılabilir.
• 1024i endüstriyel baskı kafası teknolojisi, elektronik devre kartları üzerinde hassas yazı ve grafik baskısı yapılmasına olanak tanır.
• Standart tek sıralı konfigürasyonda 11 adet baskı kafası bulunur. Çift sıralı yapılandırmada baskı kafası sayısı 22 adede yükseltilebilir.
• 1440 x 1440 dpi maksimum baskı çözünürlüğü sayesinde küçük karakterlerin, elektronik bileşen işaretlerinin ve ayrıntılı grafiklerin basılmasını destekler.
• 3 puntoya kadar küçük karakter baskısı yapabilmesi, devre kartlarının sınırlı alanlarında tanımlama yazılarının oluşturulmasına olanak tanır.
• Tek geçişli baskı modunda dakikada 6–7 PCB paneli işleyebilir. Maksimum üretim kapasitesi 7 panel/dk değerindedir.
• İki geçişli baskı modunda dakikada 5–6 panel, üç geçişli baskı modunda ise dakikada 4–5 panel üretim kapasitesi sunar.
• 13 pl mürekkep damla boyutu, küçük karakterlerin ve hassas baskı ayrıntılarının oluşturulmasını destekler.
• UV mürekkep sistemi, baskı devre kartları üzerine doğrudan dijital işaretleme yapılmasını sağlar.
• Segmentli UV-LED kürleme sistemi, uygulanan mürekkebin baskı işleminden hemen sonra kürlenmesini sağlayarak sonraki üretim aşamalarına geçişi kolaylaştırır.
• 300 x 370 mm minimum ve 630 x 730 mm maksimum panel ölçüleri arasında PCB baskı işlemleri gerçekleştirilebilir.
• 0,5–3,5 mm panel kalınlığı desteği, farklı kalınlıklardaki baskı devre kartlarının işlenmesine olanak tanır.
• Çift CCD kamera sistemiyle dört noktadan otomatik hizalama gerçekleştirilir.
• ±50 µm hizalama hassasiyeti, PCB üzerindeki baskı alanlarının panel konumuna göre hassas şekilde belirlenmesini destekler.
• 1,5 mm'ye kadar panel çarpılma toleransı, belirtilen sınırlar içindeki panel şekil farklılıklarının işlenmesine olanak tanır.
• X ve Y eksenlerinde manyetik levitasyonlu lineer motor tahriki, hassas hareket kontrolü ve konumlandırma sağlar.
• Granit tabla yapısı, baskı sırasında mekanik kararlılığın korunmasına yardımcı olur.
• JHF Software kontrol yazılımı, makina hareketlerinin ve dijital baskı işlemlerinin yönetilmesi amacıyla kullanılır.
• Dijital baskı yöntemi sayesinde serigrafi şablonu hazırlama ihtiyacı ortadan kalkar ve farklı PCB tasarımları arasında iş değişimi kolaylaşır.
• JHF ZX730, baskı devre kartı üreticileri, elektronik üretim tesisleri ve PCB üzerine otomatik yazı baskısı yapan işletmeler için geliştirilmiştir.

JHF ZX730 Hat İçi UV Dijital PCB Yazı Baskı Makinası Teknik Özellikleri

JHF ZX730 Genel Özellikleri

• Endüstriyel PCB yazı baskı sistemi
• UV inkjet dijital baskı teknolojisi
• Baskı devre kartları üzerine doğrudan yazı baskısı
• Elektronik bileşen tanımlama işaretleri baskısı
• PCB logo ve izlenebilirlik kodu baskısı
• 1024i endüstriyel baskı kafası
• 11 adet tek sıralı baskı kafası
• 22 adet çift sıralı alternatif baskı kafası konfigürasyonu
• 1440 x 1440 dpi maksimum baskı çözünürlüğü
• 3 punto minimum karakter boyutu
• Tek geçişte maksimum 7 panel/dk üretim kapasitesi
• Tek, çift ve üç geçişli baskı modları
• 13 pl mürekkep damla boyutu
• UV mürekkep sistemi
• Segmentli UV-LED kürleme teknolojisi
• 300 x 370 mm minimum PCB panel ölçüsü
• 630 x 730 mm maksimum PCB panel ölçüsü
• 0,5–3,5 mm panel kalınlığı desteği
• Çift CCD kamera ile otomatik hizalama
• Dört noktadan panel konumlandırma
• ±50 µm hizalama hassasiyeti
• 1,5 mm maksimum panel çarpılma toleransı
• Hat içi ve hattan bağımsız çalışma seçenekleri
• Lineer motorlu hareket sistemi
• X ve Y eksenlerinde manyetik levitasyonlu tahrik
• Granit tabla yapısı
• JHF Software kontrol yazılımı
• 380 V AC makina elektrik beslemesi
• 220 V AC UV lamba elektrik beslemesi
• 3800 x 2406 x 2287 mm makina ölçüleri
• 3500 kg makina ağırlığı

JHF ZX730 Öne Çıkan Avantajları

• PCB Yazı Baskısına Özel Tasarım: Baskı devre kartları üzerine bileşen yazıları, logolar ve izlenebilirlik işaretleri basılmasını sağlar.
• UV Inkjet Baskı Teknolojisi: PCB yüzeylerine dijital dosyalar üzerinden doğrudan baskı yapılmasına olanak tanır.
• Kalıpsız Üretim: Geleneksel serigrafi baskı yöntemlerinde kullanılan şablon hazırlama ihtiyacını ortadan kaldırır.
• Hat İçi Entegrasyon: PCB üretim hatlarına bağlanarak panel taşıma, hizalama ve baskı işlemlerinin üretim akışına dahil edilmesini destekler.
• Offline Çalışma: Üretim hattından bağımsız PCB yazı baskı işlemleri için alternatif kullanım sunar.
• 7 Panel/dk Maksimum Üretim: Tek geçişli baskı modunda yüksek kapasiteli PCB işaretleme işlemlerini destekler.
• 1440 x 1440 dpi Çözünürlük: Elektronik devre kartları üzerindeki küçük yazı ve grafiklerin ayrıntılı şekilde basılmasını sağlar.
• 3 Punto Karakter Baskısı: Sınırlı yüzey alanına sahip PCB panellerinde küçük tanımlama yazılarının oluşturulmasına olanak tanır.
• 11 veya 22 Baskı Kafası: Tek sıralı standart yapılandırma ve çift sıralı alternatif konfigürasyon seçenekleri sunar.
• 13 pl Damla Boyutu: Hassas PCB işaretleme uygulamalarında küçük baskı ayrıntılarının oluşturulmasını destekler.
• Segmentli UV-LED Kürleme: Mürekkebin baskı sonrasında hızlı şekilde kürlenmesini sağlayarak üretim akışını destekler.
• Geniş Panel Ölçüsü Aralığı: 300 x 370 mm ile 630 x 730 mm arasındaki PCB panellerinin işlenmesine olanak tanır.
• 0,5–3,5 mm Panel Kalınlığı: Farklı kalınlıklardaki baskı devre kartları üzerinde çalışılmasını sağlar.
• Çift CCD Kamera Sistemi: PCB panellerinin dört noktadan otomatik hizalanmasını destekler.
• ±50 µm Hizalama Hassasiyeti: Baskı konumlarının panel üzerindeki hedef alanlarla hassas şekilde eşleştirilmesine yardımcı olur.
• Panel Çarpılma Toleransı: 1,5 mm'ye kadar belirtilen panel çarpılmalarının işlenmesini destekler.
• Manyetik Levitasyonlu Hareket: X ve Y eksenlerinde hassas ve kontrollü konumlandırma sağlar.
• Granit Tabla: Mekanik kararlılığı destekleyerek hassas baskı uygulamalarına uygun çalışma yüzeyi sunar.
• JHF Software: Dijital baskı işlemlerinin ve makina çalışma parametrelerinin yönetilmesini sağlar.
• Esnek Tasarım Değişimi: Dijital baskı yöntemi sayesinde farklı PCB tasarımları arasında serigrafi şablonu değiştirmeden geçiş yapılabilir.

JHF ZX730 Kullanım Alanları

• PCB yazı baskısı
• Baskı devre kartı dijital baskısı
• PCB serigrafi yazı baskısına dijital alternatif uygulamalar
• Elektronik bileşen referans yazıları
• PCB bileşen konum işaretleri
• Devre kartı firma logosu baskısı
• PCB ürün tanımlama yazıları
• PCB seri numarası baskısı
• PCB izlenebilirlik kodu baskısı
• Devre kartı üretim bilgisi işaretleme
• PCB panel üzerine küçük karakter baskısı
• Elektronik kart üretim hatları
• PCB üretim tesisleri
• Çok katmanlı PCB üretim süreçlerinde yazı baskısı
• Endüstriyel elektronik devre kartı üretimi
• Otomotiv elektroniği devre kartları
• Endüstriyel kontrol kartları
• Haberleşme elektroniği devre kartları
• Elektronik cihaz PCB üretimi
• Hat içi PCB işaretleme sistemleri
• Hattan bağımsız PCB dijital baskı istasyonları

JHF ZX730 Kargo ve Teslimat

• Ürünün stok durumu ve teslimat süresi satıcı firmadan öğrenilebilir.
• Nakliye ve sevkiyat koşulları sipariş öncesinde belirlenir.
• Yükleme ve boşaltma detayları satıcı firmayla görüşülür.
• Kurulum ve devreye alma koşulları ayrıca netleştirilir.
