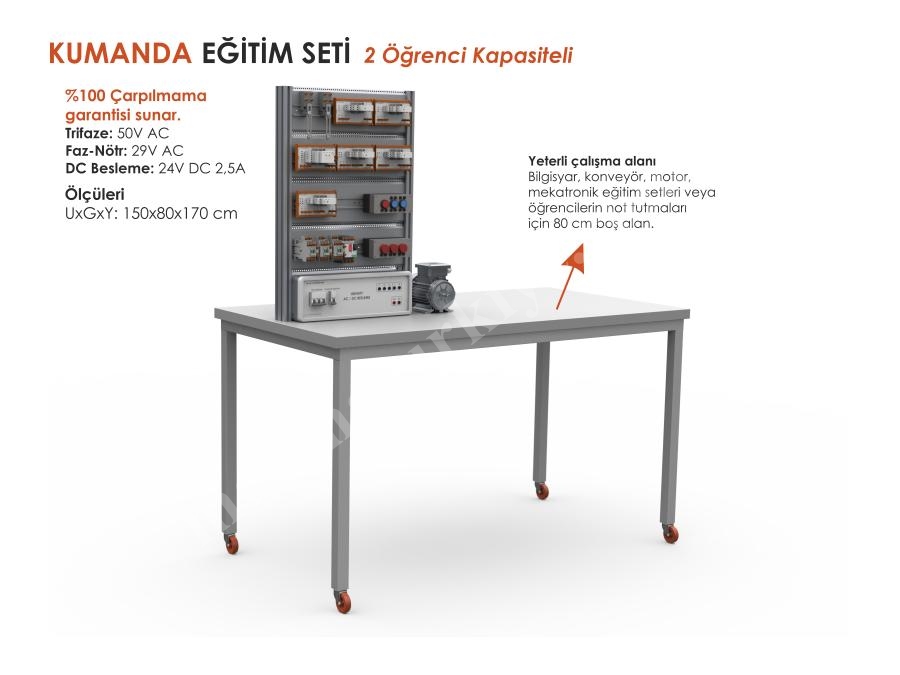

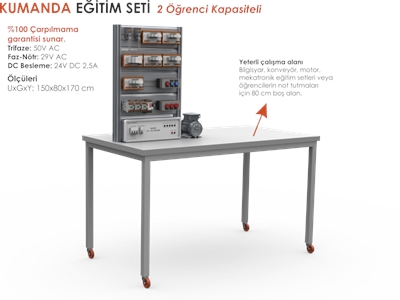

Kumanda Eğitim Seti 2 Öğrenci Kapasiteli

Kumanda Eğitim Seti 2 Öğrenci Kapasiteli

Ulus Otomasyon

ÇARPILMAMA GARANTİSİ

Fazlar arası AC 50V, Faz nötr 28,9 V ve 24V DC besleme ile çarpılmama önleyici sistem mevcuttur. Öğrenciler deneylerini yaparken elektriğe çarpılma riski olmaz.

2 ÖĞRENCİ KAPASİTELİ

Elektrik Makinaları Kumanda Eğitim Seti çift taraflıdır. 2 öğrenci bağımsız çalışabilir. Farklı ihtiyaçlarınızı karşılaması için 80x90 cm'lik boş alan bırakılmıştır.

PLC EKLENEBİLİR

Delta, Kinco ve Siemens PLC modülleriyle kullanıldığında PLC deney seti olarak kullanılabilir. Sökülür - takılır modülleri sayesinde kumanda elemanları farklı amaçlar için kullanılabilir ve taşınabilir.

KUMANDA UYGULAMA NOTLARI

Kumanda temrinlerini (işlem yaprakları) kolay anlaşılabilmesi için açık bağlantı şemasına da yer verilmiştir. Bu ders notlarını güncellemeye devam ediyoruz.

UP MODÜL PROFİLİ

2012 den bugüne kadar çok farklı yöntemler denedik. Her eğitim seti için farklı imalat tekniği, kalite standardının oluşmamasına ve geliştirecek bir ürünün olmamasına neden olmaktaydı. Standart bir üretim yapmak, sürekli geliştirebilmek ve kalite standardını yakalayabilmek için UP (ULUS PROFİL) Profili geliştirdik. Eğitim setlerinin modüler olabilmesi, müdahale edilebilmesi ve farklı ihtiyaçlara cavap verebilmesi için endüstride ve eğitim alanında kullanılmak üzere UP Profil sistemi ile üretim yapıyoruz.

ÇARPILMA ÖNLEYİCİ SİSTEM

EC 60364-4-41 Elektrik çarpmasına karşı koruma standardına uygundur.

Fazlar arası çarpılma yaşanmaz.

Faz - Nötr arası çarpılma yaşanmaz.

%100 güvenli çalışma sağlar.

AC motorlar Yıldız ve Üçgen çalışabilir.

EĞİTİMDE GERÇEKLİK

Geliştirdiğimiz bağlantı yönetimi sayesinde öğrenciler kontaktörü tanır, inceler, kontaktör üzerindeki açıklamalara göre kontak çeşitlerini öğrenir ve gerçek bağlantı yapar. Bağlantı noktaları (born klemens) nikel kaplı ve akım kapasitesi 20A dir.

ELEKTRİK MAKİNALARI KUMANDA EĞİTİM SETİ - 2 ÖĞRENCİ KAPASİTELİ

Kumanda eğitim seti öğrenciye; iş sağlığı ve güvenliği tedbirleri doğrultusunda elektrik makineleri ve kontrol sistemlerini kullanma ile ilgili bilgi ve becerilerin kazandırılmasını amaçlamaktadır.

Elektrik Makineleri ve Kontrol Sistemleri dersine ait Kumanda Devre Elemanları, Asenkron Motor Kumanda Teknikleri ve Asenkron Motorlara Yol Verme modülleri için uygundur. Kumanda eğitim seti için kullanılan 3 fazlı asenkron motor 50V AC gerilimle yıldız - üçgen çalışabilen özel motordur. Motor koruma şalteri üzerindeki akım ayarını küçülterek motor korumanın devreye girmesi test edilebilmektedir.

Ulus Otomasyon güvenliği ön plana çıkararak çarpılma riskini ortadan kaldırmıştır. Kumanda eğitim setleri ndeki en büyük risk şebeke gerilimi altında deney yapmak ve çarpılma riskini arttırmaktır.

Kumanda eğitim seti güvenlik açısından işitme engelli öğrencilerin kullanımına tamamen uygundur.

AC KONTAKTÖR

• Çalışma Gerilimi:24V AC
• Akım kapasitesi 9A
• Yardımcı Kontak: 1NO + 1 NC. Ek kontak eklenebilir. (Görseldeki gibi)
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek kontaktör bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

TERMİK RÖLE

• 2.5~4A Ray Tipi Termik Röle
• Yardımcı Kontak: 2NO + 2 NC.
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

ZAMAN RÖLESİ MODÜLÜ

• 1 sn =>30 sn Zaman Rölesi
• Kontaklar: COM + NO + NC
• Besleme Gerilimi: 24V - 300 V AC/DC
• Maks. Değerler - AC (NO taraf): 10A/250V; 1250 VA
• Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
• Mekanik Çalışma Ömrü ≥ 10^7
• 4mm kumanda kablosu ile bağlantı yapılabilir.

SAĞ SOL RÖLESİ MODÜLÜ

• Zamanlama-1 0.1s => 10d
• Zamanlama-2 0.1s => 10d
• Kontaklar: COM + NO + NC
• Besleme Gerilimi: 24V - 300 V AC/DC
• Maks. Değerler - AC (NO taraf): 5A/250V; 1250VA
• Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
• Mekanik Çalışma Ömrü ≥ 10^7
• 4mm kumanda kablosu ile bağlantı yapılabilir.

YILDIZ ÜÇGEN RÖLESİ MODÜLÜ

• Zamanlama-1 1s => 30s
• Zamanlama-2 20ms => 500ms
• Kontaklar: COM + NO + NC
• Besleme Gerilimi: 24V AC
• Maks. Değerler - AC (NO taraf): 5A/250V; 1250VA
• Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
• Mekanik Çalışma Ömrü ≥ 10^7
• 4mm kumanda kablosu ile bağlantı yapılabilir.

AÇ KAPA ŞALTER MODÜLÜ

• Trifaze paket şalter
• 4mm kumanda kablosu ile bağlantı yapılabilir
• Masa üstü veya elde kullanılabilir
• 4mm Çaplı born klemensli
• Kontak akım kapasitesi 16A

ENVERSÖR ŞALTER MODÜLÜ

• Trifaze enversör paket şalter
• 4mm kumanda kablosu ile bağlantı yapılabilir
• Masa üstü veya elde kullanılabilir
• 4mm Çaplı born klemensli
• Kontak akım kapasitesi 16A

YILDIZ ÜÇGEN ŞALTER MODÜLÜ

• Yıldız üçgen paket şalter
• 4mm kumanda kablosu ile bağlantı yapılabilir
• Masa üstü veya elde kullanılabilir
• 4mm Çaplı born klemensli
• Kontak akım kapasitesi 20A

TRİFAZE AC MOTOR

• Eğitim seti ile birlikte YILDIZ / ÜÇGEN çalışabilir.
• Trifaze 380V AC besleme ile YILDIZ çalışabilir.
• Eğitim seti ile birlikte kullanıldığında motor mili durdurulsa dahi motor zarar görmez.
• Motor Gücü: 0,18 KW
• 4mm kumanda kablosu ile bağlantı yapılabilir.

BUTON MODÜLÜ

• 2.5~4A Ray Tipi Termik Röle
• Yardımcı Kontak: 2NO + 2 NC.
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

SİNYAL LAMBASI MODÜLÜ

• Besleme: 12-24V AC/DC
• Ortak şase noktası ile bağlantı kolaylığı
• NPN veya PNP bağlantı yapılabilir.
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

BESLEME DAĞITIM MODÜLÜ

• Besleme: 12-24V AC/DC
• Ortak şase noktası ile bağlantı kolaylığı
• NPN veya PNP bağlantı yapılabilir.
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

SINIR ANAHTARI MODÜLÜ

• Kutup Sayısı: 2 Kutuplu NO + NC
• Eğitim seti üzerine monte edilebilir, sökülebilir yapı
• Sembol ve açıklamalar Lazer ile markalanmış
• 4mm kumanda kablosu ile bağlantı yapılabilir.

KUMANDA KABLOSU

• 1.Sınıf kumanda kablosu.
• Silikojen kablo.
• 50 cm ve 100 cm uzunluğunda.
• Üst üste takılabilir
• Soket Ucu Çapı: 4mm.

Elektrik Makinaları Kumanda Eğitim Seti 2 öğrenci kapasiteli Teknik Şartnamesi

• 1. Kumanda eğitim seti Kumanda ve kontrol elemanlarının deneylerini yapabilecek işlemlerden oluşmalıdır.
• 2. Kumanda eğitim seti nde kullanılan kontrol ve kumanda elemanlarının bağlantısı 4mm uçlu kumanda kablosu (born fişi) ile yapılmalıdır.
• 3. Born klemensler kontrol ve kumanda elemanlarının üzerinde bulunmalıdır. Direk elemanların üzerinden baplantı yapılabilmelidir.
• 4. Eğitim seti nde kullanılacak born klemenslere 4mm çapında standart ve emniyetli kumanda kablosu (born fişi) ve ölçü aleti probu takılabilmelidir. Born klemenler PVC izoleli olmalıdır.
• 5. kontrol ve kumanda elemanları Kumanda eğitim seti üzerinde civata veya vida ile sabit bir şekilde monte edilmemeli, raya sökülür takılır yapıda olmalıdır.
• 6. Eğitim seti nde kullanılan elemanlar DIN 7,5x35 raya sökülebilir ve takılabilir yapıda olmalıdır.
• 7. Kumanda eğitim seti ünitelerinin tanımı ve işlevleri;
  • a) Eğitim Seti Masası: 150 x 80 x 75 cm (U x G x Y) ölçülerinde ve çift taraflı uygulama paneli bağlıdır.
  • b) Uygulama Paneli: Çift taraflıdır ve eğitim seti elemanlarının sökülüp takıldığı ünitedir.
  • c) Besleme Paneli: Deneylerin yapılabilmesi için çarpılma riskini ortadan kaldıran 50 AC ve 24 DC besleme ünitesidir.
  • d) Eğitim Seti Elemanları: Deneylerin yapılmasını sağlayan elektrik elektronik elemanlardır (cihazlardır).
• 8. Eğitim Seti aşağıda belirtilen maddelere uygun hale getirilmelidir.
  • 1) Mekanik yapıda boya kullanılacaksa, statik boya kullanılmalıdır.
  • 2) Kullanılan sacların kesimi, sacların biçim ve şekline zarar vermeyecek ve çapak oluşturmayacak lazer kesim vb. gibi bir yöntemle yapılmalıdır.
  • 3) İş güvenliği açısından mekanik aksamın tümünde keskin köşeler olmamalı ilgili yerlere havşa açılmalı veya yuvarlatılmalıdır. Yuvarlatma işleminde en az R2 mm ölçüsünde radyus olmalıdır.
  • 4) Kumanda eğitim seti ndeki cıvata, vida, somun, rondela vb. bağlantı elemanlarının tümü paslanmaz özellikte malzemelerden yapılmalıdır.
  • 5) Kumanda Eğitim Seti (uygulama paneli dahil) en az (U x G x Y) 150x80x160 cm ölçülerinde olmalıdır.
• 9. Eğitim Seti masasında aşağıda belirtilen teknik özellikler bulunmalıdır;
  • • Eğitim Seti masası en az 150 x 80 x 75 cm (U x G x Y) ölçülerinde olmalıdır.
  • • Kumanda eğitim seti masası en az 40x40 profilden yapılmış olmalıdır.
  • • Eğitim Seti masasına tekerlek bağlanabilir yapıda olmalıdır.
  • • Kumanda eğitim seti tek veya çift taraflı kullanıma izin verebilir yapıya sahip olmalıdır. Aynı anda 2 veya 4 öğrenci çalışabilmelidir.
  • • Eğitim Seti masasının üst kısmı gri renkli kenarları en az 2mm PVC bantlı ve kalınlığı en az 36mm kalınlığında MDF tabla kullanılmalıdır.
  • • Kumanda eğitim seti masası üzerinde çift taraflı uygulama paneli takılı olmalıdır.
  • • İstendiğinde Eğitim Seti masası üzerine çift taraflı uygulama panelinden 2 adet takılarak 4 kişilik hale getirilebilmelidir.
• 10. Kumanda eğitim seti uygulama panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;
  • • Kumanda eğitim seti Uygulama paneli çift taraflı olmalıdır.
  • • Kumanda eğitim seti Uygulama paneli kalınlığı (derinliği) en falza 60 mm olmalıdır.
  • • Kumanda eğitim seti masası üzerinde yeterli boş alan bırakılabilmesi için uygulama paneli en fazla 50 cm genişliğinde olmalıdır.
  • • Uygulama paneli yüksekliği istendiğinde artırılabilir yapıda olmalıdır. Tasarımı buna izin verebilir yapıda olmalıdır.
  • • Uygulama panelini oluşturan sac, ray vb mekanik elemanlar sökülüp takılabilir yapıda olmalıdır.
  • • Uygulama paneli yüksekliği en az 60 cm olmalıdır.
  • • Uygulama panelinin en alt kısmında besleme paneli bulunmalıdır.
  • • Uygulama paneli üzerinde DIN 7,5 x 35 raylar bulunmalıdır.
• 11. Kumanda eğitim seti Besleme panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;
  • • Besleme paneli çift taraflı olmalıdır.
  • • Her iki tarafta da monofaze 1 amper, trifaze 2 amperlik sigortalar bulunmalıdır.
  • • Her iki tarafta da AC / DC belseme uçları born klemenslere çıkartılmış olmalıdır.
  • • Besleme panelindeki AC besleme şöyle olmalıdır; Fazlar arası 50V AC - Faz Nötr 29V AC.
  • • Besleme panelindeki DC besleme şöyle olmalıdır; 24V DC 2,5 Amper.
  • • Besleme paneli takılı olduğu yerden kolayca sökülebilir yapıda olmalıdır.
• 12. Kumanda Eğitim Seti Elemanlarında aşağıda belirtilen teknik özelliklere sahip olmalıdır;
  • • Kontaktör: Born klemensler kontaktör üzerinde takılı olmalıdır. Bağlantı kontaktör üzerinden yapılabilmelidir. Kontaktör beslemesi 29V AC olmalıdır. Güç kontak kapasitesi en az 9A olmaldır. Kontaktör üzerinde güç kontakları hariç en az 2 açık - 2 kapalı kontak bulunmalıdır.
  • • Sınır Anahtarı: Born klemensler sınır anahtarı üzerinde takılı olmalıdır. Bağlantı sınır anahtarı üzerinden yapılabilmelidir. Sınır anahtarı üzerinde en az 1 açık - 1 kapalı kontak bulunmalıdır.
  • • Termik Röle: Born klemensler termik röle üzerinde takılı olmalıdır. Bağlantı termik röle üzerinden yapılabilmelidir. Termik röle akım ayar sahası 0.25 ile 0.4 Amper olmalıdır. Üzerinde en az 1 açık - 1 kapalı yardımcı kontak bulunmalıdır.
  • • Aç Kapa Şalter: Born klemensler aç kapa şalter üzerinde takılı olmalıdır. Bağlantı aç kapa şalter üzerinden yapılabilmelidir. Aç kapa şalter 3 kutuplu olmalıdır.
  • • Enversör Şalter: Born klemensler enversör şalter üzerinde takılı olmalıdır. Bağlantı enversör şalter üzerinden yapılabilmelidir.
  • • Yıldız Üçgen Şalter: Born klemensler yıldız üçgen şalter üzerinde takılı olmalıdır. Bağlantı yıldız üçgen şalter üzerinden yapılabilmelidir.
  • • Zaman Rölesi: Born klemensler zaman rölesi üzerinde takılı olmalıdır. Bağlantı zaman rölesi üzerinden yapılabilmelidir. Zaman rölesi 24V veya 240V AC ile çalışabilmelidir. Zaman ayarı en az 0-30 sn olmalıdır. En az 1 açık - 1 kapalı kontağa sahip olmalıdır. Zaman rölesi raya takılabilmelidir.
  • • Yıldız Üçgen Rölesi: Born klemensler yıldız üçgen rölesi üzerinde takılı olmalıdır. Bağlantı yıldız üçgen rölesi üzerinden yapılabilmelidir. Yıldız üçgen rölesi 24V AC ile çalışabilmelidir. Yıldız üçgen rölesi raya takılabilmelidir.
  • • Sağ Sol Rölesi: Born klemensler sağ sol rölesi üzerinde takılı olmalıdır. Bağlantı sağ sol rölesi üzerinden yapılabilmelidir. Sağ sol rölesi 24V AC ile çalışabilmelidir. Sağ sol rölesi raya takılabilmelidir.
  • • Besleme Modülü: AC 29 veya DC 24V beslemenin çoğaltılabilmesi için kullanılan modüldür. Modül üzerinde Faz Nötr veya 24V (+) ve (-) beslemeler için en az 6 şar adet born klemens bulunmalıdır.
  • • Trifaze Motor: Motor klemens kutusu üzerinde born klemensler bulunmalıdır. Motor uçları born klemenslere çıkartılmalıdır. Motor 50V AC besleme ile yıldız ve üçgen çalışabilmelidir.
  • • Butonlar Birimi: Buton birimi üzerinde 1 adet stop, 2 adet start/stop bulunmalıdır. Buton uçları born klemenslere çıkartılmış olmalıdır. Buton birimi raya takılabilmelidir.
  • • Sinyal Lambası Birimi: Sinyal lambası birimi üzerinde 3 adet 24V AC/DC sinyal lambası bulunmalıdır. Sinyal lambası uçları born klemenslere çıkartılmış olmalıdır. Sinyal lambası birimi raya takılabilmelidir.
• 13. Eğitim Seti nde aşağıdaki opsiyonel ürünler kullanılabilmelidir;
  • • PLC Modülü: PLC modülü raya takılabilir olmalıdır. Tüm PLC uçları born klemense çıkartılmış olmalıdır.
  • • Optik Sensör Modülü: Optik sensör modülü raya takılabilir olmalıdır. Optik sensör uçları born klemense çıkartılmış olmalıdır.
  • • Endüktif Sensör Modülü: Endüktif sensör modülü raya takılabilir olmalıdır. Endüktif sensör uçları born klemense çıkartılmış olmalıdır.
  • • Kapasitif Sensör Modülü: Kapasitif sensör modülü raya takılabilir olmalıdır. Kapasitif sensör uçları born klemense çıkartılmış olmalıdır.
  • • Sıvı Seviye Eğitim Seti: Sıvı seviye eğitim seti üzerinde kullanılan elektrodların, dc pompaların ve kapasitif sensörlerin uçları born klemense çıkartılmış olmalıdır. Sıvı seviye rölesiyle kontrol edilebilmelidir.
• 14. Kumanda eğitim seti elektrik tesisatı ve elektriksel ekipmanlar aşağıda belirtilen teknik özelliklere sahip olmalıdır;
  • • Eğitim Seti topraklanmış olmalıdır.
  • • Kullanılacak kablo kesiti en az 1.5 mm2 olmalıdır.
  • • Eğitim Seti nde kullanıcaksa pratik yay baskılı ray klemens kullanılmalıdır.
  • • Ray klemensler çift köprü takılabilir özellikte olmalıdır.
  • • Kablolar makaron ile etiketlenmelidir.
  • • Güç paneli elektrik tesisat projesi IEC normunda olmalıdır.
• 15. Eğitim Seti ile birlikte aşağıdaki ürünler ve modüller verilmelidir.
  • 1) Kontaktör: 6 adet
  • 2) Zaman Rölesi: 4 Adet
  • 3) Sınır Anahtarı: 4 adet
  • 4) Aç / Kapa Paket Şalter: 2 adet
  • 5) Enversör Paket Şalter: 2 adet
  • 6) Yıldız / Üçgen Paket Şalter: 2 adet
  • 7) Buton Modülü: 2 adet
  • 8) Sinyal Lambası Modülü: 2 adet
  • 9) Yıldız / Üçgen Rölesi: 2 adet
  • 10) Termik Röle: 2 adet
  • 11) Sağ / Sol Rölesi: 2 Adet
  • 12) Besleme Modülü: 2 adet
  • 13) Trifaze Motor: 1 adet
  • 14) Kumanda Kablosu: 60 adet
  • 16. Eğitim Seti ile birlikte aşağıdaki eğitim materyalleri verilmelidir.
    • 1) PDF formatında eğitim setine ait işlem / temrin yaprakları
    • 2) PDF formatında eğitim seti bakım, kullanım ve onarım kitapçığı
  • 17. Garanti Koşulları;
    • • Kumanda eğitim seti Mekanik garanti: 2 (iki) yıl
    • • Kumanda eğitim seti Elektrik/elektronik cihaz garantisi: 2 (iki) yıl
    • • 5 (Beş) yıl süre ile yedek parça temini garanti edilmelidir.
    • • Firma satış sonrası servis hizmetlerini başvuru tarihinden itibaren en geç 5 iş günü içerisinde karşılamakla yükümlü olacaktır.
  • 18. Montaj ve eğitim koşulları;
    • • Eğitim Setleri nin kurulum, montaj ve testi kurumumuzda yapılacaktır. Çalışır bir şekilde teslim edilecektir.
  • 19. Yukarıdaki 18 maddenin her biri kurumumuz Mal Kabul Komisyon Üyeleri tarafından kontrol edilecektir. Komisyon üyeleri kumanda eğitim seti üzerinde kullanılan ürünlerin CE ve UL sertifikalarını isteyebilir. Üretici istenen sertifikaları ibraz etmek zorundadır. Yine komisyon üyeleri kullanılan veya işlenen parçaların ölçülerini ölçü aletleriyle kontrol edebilir. Yukarıdaki 18 maddenin herhangi biri yerine getirilmediği takdirde, ürün teslim alınmayacaktır.
