SIVI SEVİYE EĞİTİM SETİ

ULUS OTOMASYON

PLC İLE KONTROL EDİLEBİLİR

Eğitim seti üzerindeki sıvı seviye kontrol rölesi ile kontrol edilebileceği gibi harici PLC modülleriyle kullanılabilir.

ÇİFT POMPALI

Doldurma ve başaltma için 24V DC yüksek debili çift pompaya sahiptir. Motor, elektrod ve sensör uçları born klemenslere çıkartılmıştır.

3 FARKLI KONTROL MODU

Elektrodlar, kapasitif sensörler ve manyetik sensörler yardımıyla sıvı seviye kontrolü. 2 elektrodlu ve 3 elektrodlu çalışma modlarıyla tank doldurma / boşaltma veya tankı belirli bir seviyede tutma uygulamarı yapılabilmektedir.

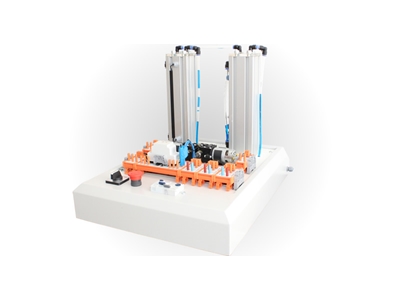

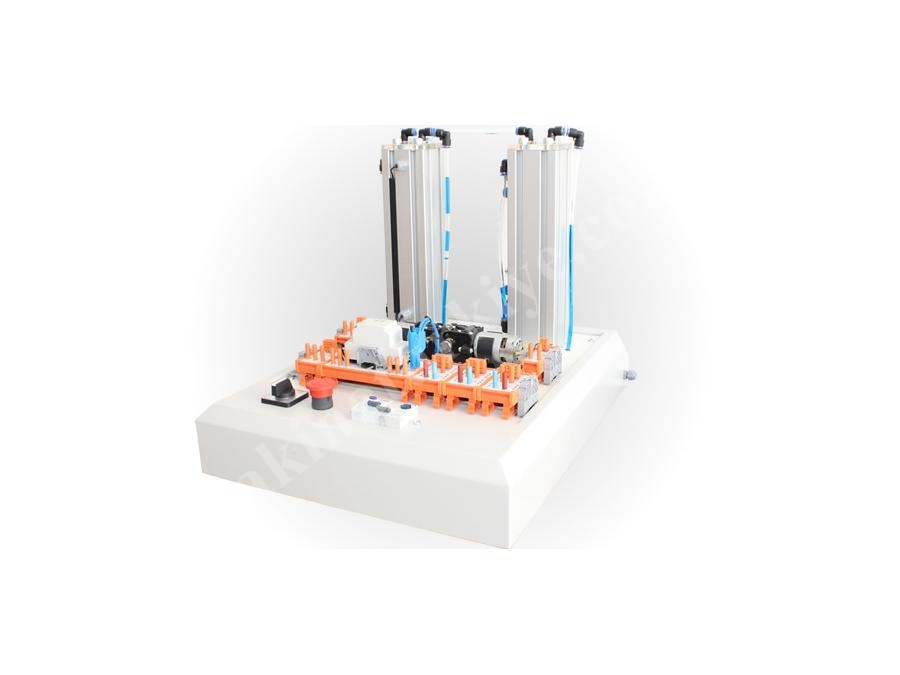

Sıvı Seviye Eğitim Seti PLC ile kontrol edilebilir Deney Seti

Sıvı seviye eğitim seti Klemsan marka sıvı seviye kontrol rölesi ile tank üzerindeki elektrodlarla kontrol edilebilir

2 elektrodlu ve 3 elektrodlu çalışma modlarında tank sıvısını boşaltma veya tankı sürekli dolu tutma uygulamaları yaptırılabilir. En önemli özelliği PLC ile kontrol edilebilmesidir.

Sıvı seviye kontrol rölesini boşta kullanmak mümkün değildir. Bu yüzden Sıvı seviye eğitim seti tanklarının birinde alt - üst ve şaseyi gösteren 3 adet elektrod mevcuttur. Diğer tankta ise PLC gibi cihazlarla kontrol edilebilmesi için 3 adet kapasitif sensör mevcuttur. Sıvı seviye kontrol rölesi, elektrodlar yardımıyla 2 farklı çalışma modunda tankın sıvı seviyesini kontrol edebilir.

Eğitim Seti İle Uyumlu Modüller

DELTA PLC MODÜLÜ

• Sökülüp, takılabilir Röle ve Mosfet çıkış kartları ile PLC çıkış koruması.
• Girişler NPN ve PNP bağlantıyı destekler.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Röle çıkış kartı: AC/DC - 5A
• Mosfet çıkış kartı: 5-24V DC 3 MHz 5A
• Transistör çıkışlı PLC. İsteğe bağlı röle çıkışlı PLC takılabilir.
• Çalışma Gerilimi: 24V DC

KINCO PLC MODÜLÜ

• Transistör ve Röle çıkışlı PLC seçenekleri. USB'den program yükleme.
• 1 Analog giriş ve 1 analog çıkış
• Girişler NPN ve PNP bağlantıyı destekler.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC

SIEMENS PLC MODÜLÜ

• Röle çıkışlı S7 1212 PLC. Ethernet üzerinden program yükleme.
• 2 adet analog giriş
• Girişler NPN ve PNP bağlantıyı destekler.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC

Sıvı Seviye Eğitim Seti PLC ile kontrol edilebilir Deney Seti Teknik Şartnamesi

Sıvı seviye eğitim seti kumanda ve kontrol konusundaki eksikliği bir parça olsun gidermek için yapılmıştır. Sıvı seviye kontrolü endüstride oldukça yaygındır ve ders içeriklerinde de yıllarca yer almış bir konudur. Buna rağmen okullardaki kısıtlı imkanlardan ve küçük ama verimli pompa bulunamasından dolayı Sıvı seviye deney seti pek yapılamamıştır.

Geliştidiğimiz Sıvı seviye eğitim seti sayesinde öğrenciler bağlantılarını yaparak bire bir gerçek uygulamalar yapabilecek ve ayrıca PLC ile de kontrol edebileceklerdir.

Sıvı seviye eğitim seti ile birlikte Modüler PLC Eğitim Setinin alınmasını tavsiye ediyoruz. Aynı anda iki ayrı eğitim setine sahip olunabilir.

Sıvı Seviye Eğitim Seti PLC ile kontrol edilebilir Deney Seti Teknik Şartnamesi

• 1. Sıvı seviye eğitim seti; su tankı, dolum tankı, seviye tespit ve motor ünitelerinin bir arada olduğu mekanik işlemlerden oluşmalıdır.
• 2. Sıvı seviye eğitim seti üniteleri birbirinden bağımsız mekanik yapıda olmalıdır.
• 3. Eğitim seti nde kullanılan sensölerin, elektrodların ve pompaların elektrik bağlantısı 4mm uçlu kumanda kablosu (born fişi) ile yapılmalıdır.
• 4. Eğitim seti nde kullanılacak born klemenslere 4mm çapında standart ve emniyetli kumanda kablosu (born fişi) ve ölçü aleti probu takılabilmelidir. Born klemenler PVC izoleli olmalıdır.
• 5. Sıvı seviye eğitim seti ünitelerinin tanımı ve işlevleri;
• a) Su Tankı Ünitesi: Su deposu tankı olarak görev yapmalıdır.
• b) Dolum Tankı Ünitesi: Su tankındaki suyun dolum tankına aktarıldığı ünitedir.
• c) Pompa Ünitesi: Tanklar arası sıvı aktarımını sağlayan DC pompa birimidir.
• 6. Sıvı seviye eğitim seti aşağıda belirtilen maddelere uygun hale getirilmelidir.
• 1) Mekanik yapı boyanmamalı boya yerine paslanmaz özellikte krom sac kullanılmalıdır.
• 2) Kullanılan krom sacların kesimi, sacların biçim ve şekline zarar vermeyecek ve çapak oluşturmayacak lazer kesim vb gibi bir yöntemle yapılmalıdır.
• 3) İş güvenliği açısından mekanik aksamın tümünde keskin köşeler olmamalı ilgili yerlere havşa açılmalı veya yuvarlatılmalıdır. Yuvarlatma işleminde en az R2 mm ölçüsünde radyus olmalıdır.
• 4) Eğitim setindeki cıvata, vida, somun, rondela vb. bağlantı elemanlarının tümü paslanmaz özellikte malzemelerden yapılmalıdır.
• 7. Eğitim seti en az 400 x 400 mm ölçülerinde sudan etkilenmeyen tabla üzerine monte edilmiş olmalıdır.
• 8. Su tankı ünitesinde aşağıda belirtilen teknik özellikler bulunmalıdır;
• • Su tankı ünitesi en az 80 x 80 mm alüminyum profilden malzemeden üretilmelidir. Tank yüksekliği en az 400 mm olmalıdır.
• • Su tankı üzerinde alt, orta ve üst olmak üzere sıvıyı algılayan 3 adet sensör bulunmalıdır.
• • Sıvıları taşıyan borular saydam boru olmalıdır.
• • Borular kolayca sökülüp takılabilir olmalıdır.
• • Tankın en üst kapağı sıvı değişimi için sökülebilir olmalıdır.
• • Tank üzerinde sıvı seviyesini gösteren şeffaf boru bulunmalıdır.
• • Su tankı sızdırmazlığı silikon contalarya sağlanmalıdır. Silikon vb kimyasal kullanılmamalıdır.
• • Tanktaki suyu boşaltması için DC pompa bağlı olmalıdır.
• 9. Dolum Tankı ünitesinde aşağıda belirtilen teknik özellikler bulunmalıdır;
• • Dolum Tankı ünitesi en az 80 x 80 mm alüminyum profilden malzemeden üretilmelidir. Tank yüksekliği en az 400 mm olmalıdır.
• • Dolum tankı üzerinde alt, orta ve üst olmak üzere sıvıyı algılayan 3 adet elektrod bulunmalıdır.
• • Sıvıları taşıyan borular saydam boru olmalıdır.
• • Borular kolayca sökülüp takılabilir olmalıdır.
• • Tankın en üst kapağı sıvı değişimi için sökülebilir olmalıdır.
• • Tank üzerinde sıvı seviyesini gösteren şeffaf boru bulunmalıdır.
• • Su tankı sızdırmazlığı silikon contalarya sağlanmalıdır. Silikon vb kimyasal kullanılmamalıdır.
• • Tanktaki suyu boşaltması için DC pompa bağlı olmalıdır.
• 10. Sıvı seviye eğitim seti Pompa ünitesinde aşağıda belirtilen teknik özellikler bulunmalıdır;
• • Su tankı ile dolum tankı arasındaki sıvı akışını sağlayan 2 adet DC pompa bulunmalıdır.
• • DC pompalar 24V DC besleme ile çalışmalıdır.
• • Pompaların devir yönü değiştiğinde arızalanmaması gerekmektedir. Gerekli mekanik tedbirler alınmalıdır.
• • Pompa hortum çapı 8 mm olmalıdır.
• • Pompaların besleme uçları born klemenslere çıkartılmış olmalıdır.
• 11. Sıvı seviye eğitim seti elemanlarında aşağıda belirtilen teknik özelliklere sahip olmalıdır;
• • Pompa Besleme Modülü: Pompa motoru besleme modülü DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır. Pompa motorlarının tüm uçları born klemenslere çıkartılmış olmalıdır. Tüm bağlantılar 4mm kumanda kablosu (born fişi) ile yapılmalıdır.
• • Elektrod Bağlantı Modülü: Seviye elektrodlarına ait bağlantı modülü DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır. Elektrod uçları born klemenslere çıkartılmış olmalıdır. Tüm bağlantılar 4mm kumanda kablosu (born fişi) ile yapılmalıdır.
• • Kapasitif Sensör Modülü: Optik sensör algılama mesafesini üzerindeki öğrenme butonu ile yapabilmelidir. Açık ve kapalı kontaklarının değişimini yapabilen M18 ölçüsünde ve bağlantı konnektörü M12 - 4 pinli olmalıdır. 10 - 30 V DC gerilimle çalışabilmelidir. Kısa devre ve ters kutup koruması olmalıdır. Anahtarlama frekansı en az 500 Hz olmalıdır. Optik sensör modülü DIN 7,5 x 35 raya monte edilebilmelidir. Modül herhangi bir bakım ve onarım gerektiğinde kolayca sökülebilir yapıda olmalıdır. Ray adaptörleri kolayca değiştirilebilir yapıda olmalıdır. Optik sensör 1açık ve 1 kapalı kontağa sahip olmalıdır. Besleme ve kontak uçları born klemenslere çıkartılmış olmalıdır. Tüm bağlantılar 4mm kumanda kablosu (born fişi) ile yapılmalıdır.
• 12. Elektrik tesisatı ve elektriksel ekipmanlar aşağıda belirtilen teknik özelliklere sahip olmalıdır;
• • Sıvı seviye eğitim seti topraklanmış olmalıdır.
• • Kullanılacak kablo kesiti en az 1.5 mm2 olmalıdır.
• • Eğitim setinde kullanıcaksa pratik yay baskılı ray klemens kullanılmalıdır.
• • Ray klemensler çift köprü takılabilir özellikte olmalıdır.
• • Kablolar makaron ile etiketlenmelidir.
• • Güç paneli elektrik tesisat projesi IEC normunda olmalıdır.
• 13. Sıvı seviye eğitim seti ile birlikte aşağıdaki eğitim materyalleri verilmelidir.
• 1) Eğitim setine ait işlem / temrin yaprakları
• 2) Sıvı seviye eğitim seti bakım, kullanım ve onarım kitapçığı
• 14. Garanti Koşulları;
• • Mekanik garanti: 2 (iki) yıl
• • Elektrik/elektronik cihaz garantisi: 2 (iki) yıl
• • 5 (Beş) yıl süre ile yedek parça temini garanti edilmelidir.
• • Firma satış sonrası servis hizmetlerini başvuru tarihinden itibaren en geç 5 iş günü içerisinde karşılamakla yükümlü olacaktır.
• 15. Montaj ve eğitim koşulları;
• • Sıvı seviye eğitim seti kurulum, montaj ve testi kurumumuzda yapılacaktır. Çalışır bir şekilde teslim edilecektir.
• • Sıvı seviye eğitim seti kullanımı ile ilgili kurumumuzdaki öğretmenlere eğitim verilecektir. Gerek görüldüğünde eğitimlere, öğrencilerden, teknisyenlerden ya da diğer okullarda görevli öğretmenler katılabilecektir.
• 16. Yukarıdaki 15 maddenin her biri kurumumuz Mal Kabul Komisyon Üyeleri tarafından kontrol edilecektir. Komisyon üyeleri eğitim setinde kullanılan ürünlerin CE ve UL sertifikalarını isteyebilir. Üretici istenen sertifikaları ibraz etmek zorundadır. Yine komisyon üyeleri kullanılan veya işlenen parçaların ölçülerini ölçü aletleriyle kontrol edebilir. Yukarıdaki 15 maddenin herhangi biri yerine getirilmediği takdirde, ürün teslim alınmayacaktır.
