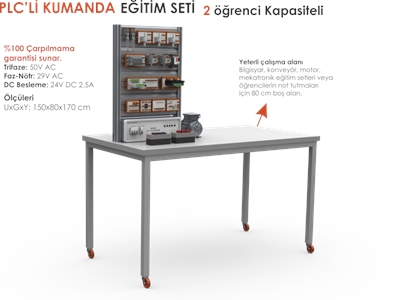

Plc'li Kumanda Eğitim Seti 2 Öğrenci Kapasiteli

PLC'li Kumanda Eğitim Seti 2 Öğrenci Kapasiteli Ulus Otomasyon

Çarpılmama Garantsi

Fazlar arası AC 50V, Faz nötr 28,9 V ve 24V DC besleme ile çarpılmama önleyici sistem mevcuttur. Kumanda ve AC motor kontrolü uygulamalarını güvenli bir şekilde yaptırabilirsiniz.

2 Öğrenci Kapasiteli

Deney Seti çift taraflıdır ve 2 öğrenci bağımsız çalışabilir. Bilgisayarlar için 90x80 cm ölçülerinde boş alan bırakılmıştır.

PLC ve Eklenebilir Modüller

Delta, Kinco ve Siemens PLC modül seçenekleri ile PLC çevre birimleri bağlantısı ve programlaması tamamen gerçekliği yansıtır.

Uygulama Notları

Ugulama notları kısıtlama olmadan eğitim seti ile birlikte PDF formatında verilmektedir. Kolay anlaşılabilmesi için açık bağlantı şemasına da yer verilmiştir.

Eğitimde Gerçeklik

Geliştirdiğimiz bağlantı yönetimi sayesinde öğrenciler kontaktörü tanır, inceler, kontaktör üzerindeki açıklamalara göre kontak çeşitlerini öğrenir ve gerçek bağlantı yapar. Bağlantı noktaları (born klemens) nikel kaplı ve akım kapasitesi 20A dir.

Çarpılma Önleyici Sistem

• EC 60364-4-41 Elektrik çarpmasına karşı koruma standardına uygundur.
• flash_onFazlar arası çarpılma yaşanmaz.
• flash_onFaz - Nötr arası çarpılma yaşanmaz.
• %100 güvenli çalışma sağlar.
• AC motorlar Yıldız ve Üçgen çalışabilir.

UP Modül Profili

Eğitim setlerinin modüler olabilmesi, müdahale edilebilmesi ve farklı ihtiyaçlara cavap verebilmesi için endüstride ve eğitim alanında kullanılmak üzere UP (ULUS PROFİL) Profili geliştirdik.

PLC li Kumanda Deney Seti Eğitim Seti

PLC'li Kumanda deney seti için kullanılan 3 fazlı asenkron motor 50V AC gerilimle yıldız - üçgen çalışabilen özel motordur. Motor koruma şalteri üzerindeki akım ayarını küçülterek motor korumanın devreye girmesi test edilebilmektedir.

Ulus Otomasyon güvenliği ön plana çıkararak Kumanda deney seti nde çarpılma riskini ortadan kaldırmıştır. Kumanda eğitim setleri ndeki en büyük risk şebeke gerilimi altında deney yapmak ve çarpılma riskini arttırmaktır.

Kumanda eğitim setleri ve diğer tüm eğitim setlerinde bulunan 24V DC besleme ile üç fazlı asenkron motorun dinamik frenleme uygulamasını yapmak mümkündür. Dinamik frenleme için ayrı bir üniteye ihtiyaç yoktur.

PLC li Kumanda deney seti güvenlik açısından işitme engelli öğrencilerin kullanımına tamamen uygundur.

DELTA PLC MODÜLÜ

• Sökülüp, takılabilir Röle ve Mosfet çıkış kartları ile PLC çıkış koruması.
• Girişler NPN ve PNP bağlantıyı destekler.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Röle çıkış kartı: AC/DC - 5A
• Mosfet çıkış kartı: 5-24V DC 3 MHz 5A
• Transistör çıkışlı PLC. İsteğe bağlı röle çıkışlı PLC takılabilir.
• Çalışma Gerilimi: 24V DC

KINCO PLC MODÜLÜ

• Transistör ve Röle çıkışlı PLC seçenekleri. USB'den program yükleme.
• 1 Analog giriş ve 1 analog çıkış
• Girişler NPN ve PNP bağlantıyı destekler.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC

SIEMENS PLC MODÜLÜ

• Röle çıkışlı S7 1212 PLC. Ethernet üzerinden program yükleme.
• 2 adet analog giriş
• Girişler NPN ve PNP bağlantıyı destekler.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC

OPTİK SENSÖR MODÜLÜ

• PNP M18 optik sensör.
• Ayarlanabilir algılama mesafesi
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC
• UP Profil modülü ile sağlam ve estetik

KAPASİTİF SENSÖR MODÜLÜ

• PNP M18 kapasitif sensör.
• Ayarlanabilir algılama mesafesi
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC
• UP Profil modülü ile sağlam ve estetik

ENDÜKTİF SENSÖR MODÜLÜ

• PNP M18 indüktif sensör.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC
• UP Profil modülü ile sağlam ve estetik

ZAMAN RÖLESİ MODÜLÜ

• 1 sn =>30 sn Zaman Rölesi
• Kontaklar: COM + NO + NC
• Besleme Gerilimi: 24V - 300 V AC/DC
• Maks. Değerler - AC (NO taraf): 10A/250V; 1250 VA
• Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
• Mekanik Çalışma Ömrü ≥ 10^7
• 4mm kumanda kablosu ile bağlantı yapılabilir.

SAĞ SOL RÖLESİ MODÜLÜ

• Zamanlama-1 0.1s => 10d
• Zamanlama-2 0.1s => 10d
• Kontaklar: COM + NO + NC
• Besleme Gerilimi: 24V - 300 V AC/DC
• Maks. Değerler - AC (NO taraf): 5A/250V; 1250VA
• Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
• Mekanik Çalışma Ömrü ≥ 10^7
• 4mm kumanda kablosu ile bağlantı yapılabilir.

YILDIZ ÜÇGEN RÖLESİ MODÜLÜ

• Zamanlama-1 1s => 30s
• Zamanlama-2 20ms => 500ms
• Kontaklar: COM + NO + NC
• Besleme Gerilimi: 24V AC
• Maks. Değerler - AC (NO taraf): 5A/250V; 1250VA
• Maks. Değerler - DC (NO taraf): 5A/30VDC; 150W
• Mekanik Çalışma Ömrü ≥ 10^7
• 4mm kumanda kablosu ile bağlantı yapılabilir.

AÇ KAPA ŞALTER MODÜLÜ

• Trifaze paket şalter
• 4mm kumanda kablosu ile bağlantı yapılabilir
• Masa üstü veya elde kullanılabilir
• 4mm Çaplı born klemensli
• Kontak akım kapasitesi 16A

ENVERSÖR ŞALTER MODÜLÜ

• Trifaze enversör paket şalter
• 4mm kumanda kablosu ile bağlantı yapılabilir
• Masa üstü veya elde kullanılabilir
• 4mm Çaplı born klemensli
• Kontak akım kapasitesi 16A

YILDIZ ÜÇGEN ŞALTER MODÜLÜ

• Yıldız üçgen paket şalter
• 4mm kumanda kablosu ile bağlantı yapılabilir
• Masa üstü veya elde kullanılabilir
• 4mm Çaplı born klemensli
• Kontak akım kapasitesi 20A

TRİFAZE AC MOTOR

• Eğitim seti ile birlikte YILDIZ / ÜÇGEN çalışabilir.
• Trifaze 380V AC besleme ile YILDIZ çalışabilir.
• Eğitim seti ile birlikte kullanıldığında motor mili durdurulsa dahi motor zarar görmez.
• Motor Gücü: 0,18 KW
• 4mm kumanda kablosu ile bağlantı yapılabilir.

AC KONTAKTÖR

• Çalışma Gerilimi:24V AC
• Akım kapasitesi 9A
• Yardımcı Kontak: 1NO + 1 NC. Ek kontak eklenebilir. (Görseldeki gibi)
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek kontaktör bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

TERMİK RÖLE

• 2.5~4A Ray Tipi Termik Röle
• Yardımcı Kontak: 2NO + 2 NC.
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

BUTON MODÜLÜ

• 2.5~4A Ray Tipi Termik Röle
• Yardımcı Kontak: 2NO + 2 NC.
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

SİNYAL LAMBASI MODÜLÜ

• Besleme: 12-24V AC/DC
• Ortak şase noktası ile bağlantı kolaylığı
• NPN veya PNP bağlantı yapılabilir.
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

BESLEME DAĞITIM MODÜLÜ

• Besleme: 12-24V AC/DC
• Ortak şase noktası ile bağlantı kolaylığı
• NPN veya PNP bağlantı yapılabilir.
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

RÖLE MODÜLÜ

• Besleme: 24V DC
• Kutup Sayısı: 4 Kutuplu NO + NC
• LED Göster: VAR
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

SINIR ANAHTARI MODÜLÜ

• Kutup Sayısı: 2 Kutuplu NO + NC
• Eğitim seti üzerine monte edilebilir, sökülebilir yapı
• Sembol ve açıklamalar Lazer ile markalanmış
• 4mm kumanda kablosu ile bağlantı yapılabilir.

Kumanda Kablosu

• 1.Sınıf kumanda kablosu.
• Silikojen kablo.
• 50 cm ve 100 cm uzunluğunda.
• Üst üste takılabilir
• Soket Ucu Çapı: 4mm.
