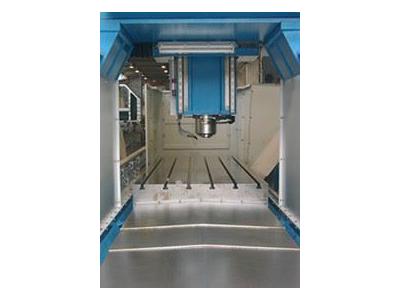

Çift Kolonlu Cnc İşleme Merkezi / Dirinler Dcdk 30258/3
Teknik Bilgiler
|
| |
|
MODEL
|
BİRİM
|
DCDK 30108/3
|
DCDK20106/3
|
DCDK30258/3
|
DCDK50258/3
|
| TABLA |
|
Çalışma tablası
|
mm
|
3000x1050
|
2000x1000
|
3000x2500
|
5000*2500
|
|
Maks. iş parçası ağırlığı
|
kg
|
8000
|
5000
|
11000
|
16000
|
|
T kanal ölçüleri,sayısal aralığı
|
mm
|
22/6/180
|
22/9/160
|
22/11/160
|
28/13/160
|
|
Makine dış ölçüleri
|
m
|
8.5x3.5x4.8
|
7x2,45x3,80
|
11*4.5*6
|
15*4.5*6.6
|
| EKSEN HARAKETLERİ(Maks.) |
|
X ekseni
|
mm
|
3000
|
2000
|
3000
|
5000
|
|
Y ekseni
|
mm
|
1050
|
1000
|
2500
|
2500
|
|
Z ekseni
|
mm
|
800/900
|
600/700
|
700/800
|
800/900
|
|
İşmili-Tabla Mesafesi
|
mm
|
170-970/1070
|
170-770/870
|
170-870/970
|
170-970/1070
|
| EKSEN HARAKET HIZLARI(Maks.) |
|
x ekseni
|
m/min
|
12
|
30
|
12
|
12
|
|
y ekseni
|
m/min
|
20
|
20
|
15
|
15
|
|
Z ekseni
|
m/min
|
20
|
20
|
15
|
15
|
|
Eksen motor torkları
|
Nm
|
70/48/48
|
70/48/48
|
70/48/48
|
90/48/48
|
| İŞMİLİ |
|
İşmili motor gücü
|
KW
|
28-33
|
28-33
|
28-33
|
28-33
|
|
İşmili max devri
|
rpm-d/d
|
6000
|
6000
|
6000
|
6000
|
|
İşmili konik tipi
|
|
BT50
|
BT50
|
BT50
|
BT50
|
|
| Standart Aksesuarlar |

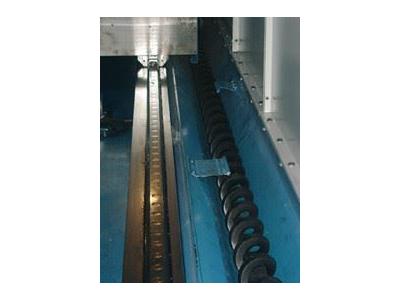

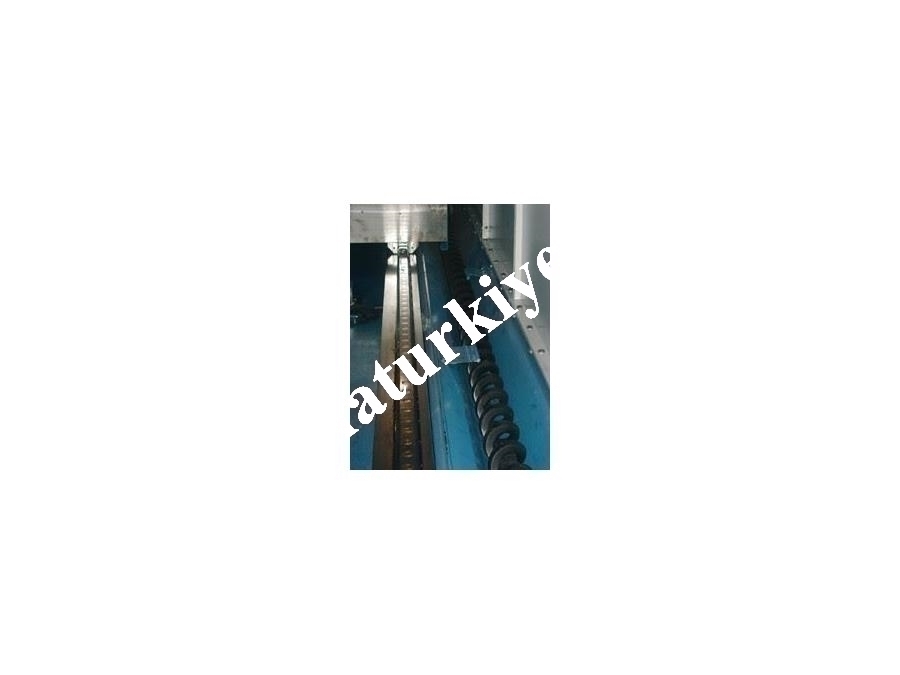

- Spiral talaş konveyörü
- Merkezi yağlama
- Otomatik güç kesme
- İş lambası
- RS 232 arayüzü
- Soğutma suyu sistemi
- Kontrol ünitesi ısı kontrol sistemi
- El çarkı
- İş mili soğutma ünitesi
- Talaş konveryörü hazırlığı
- Kullanma klavuzu ve elektrik şeması
|
| Özel Aksesuarlar |
- 3+2 Eksen otomatik üniversal kafa
- 3+2 Eksen üniversal kafa
- 5 Eksen interpolasyonlu otomatik kafa
- 5 yüzey işleme kafası
- 20/24/23/40 takım kapasiteli magazin
- Koruyucu kapak sistemi
- CNC döner tabla (32 mm divizör)

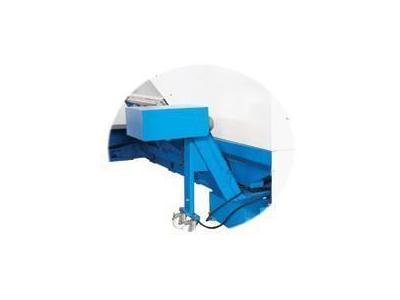

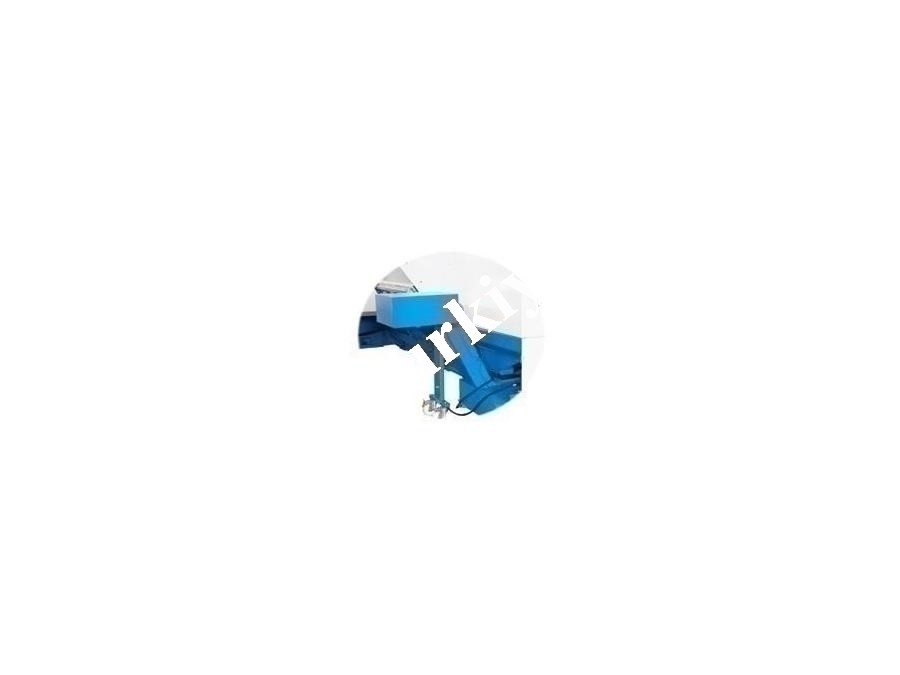

- Talaş konveyörü
- Lineer cetvel
- İş milinden soğutma
- FANUC 18i-MB5 kontrol ünitesi
|
|
| CNC KONTROL ÜNİTESİ |
| Özellikler |
| Kompleks işler için ideal bir dijital kontrol sistemi Komplike multi-eksenli sistemler için maksimum performans ve esneklik Operasyondan NC çelirdeğe kadar homojen acık bir sistem.İnsan ve makine için sertifikalı güvenlik fonksiyonları: Sinumerik Safety Integrated Kendini kanıtlamış operasyon ve programlama software´leri; Shopmill and Motion Control Information System (MCIS) |
|
|
|
| Performans ve Esneklik |
| Donanım ve yazılım yapısının ölçeklenebilmesi - CNC ve kontrol kısımlarında - SINUMERIK 840 D powerline serisinin bir çok sektörde kullanılması için benzersiz özellikler sağlar.İmkanlar basit pozisyonlamadan komplike çoklu-eksenli işlere kadar uzanır.NURBS tabanlı yapısı (a,b,c spline interpolation, Polynomial interpolasyon) onu maksimum dinamiklik ve hassasiyet isteyen kalıpçılık ve HSC sektöründe rakipsiz kılar.1*CF card |
|
| |
| Oparetör Panel : PCU 50.3 |
| Tasarım |
- En güncel intel mobile processor teknolojisi PCU 50.3-C :intel Mobile processor 1.5 GHz/512 Mb/1 MBL2 Cache/400 MHz FSB
- 40 GB hard disk-transport mekanizmalı
- Max. Memory konfigürasyonu; 2048 MB
- Entegre 2D/3D grafikler; dinamik grafik memory (8-96MB)
- Windows XP ProEmbSys işletim sistemi
- Portlar
- 2x Ethernet 10/100 Mbits/s (RJ45)
- 4X USB 2.0
- 1x PROFIBUS/MPI interface
- Genişleme slotları
- 2x PCI (1 X 265mm, 1 x 175mm)
|
|
|
|
| |
| Oparetör İdare ve Programlama: Shopmill |
Shopmill Freze tezgahlarınızı kontrol etmeniz ve iş parçası kolayca programlamanız için geliştirlmiş bir operasyon ve programlama platformudur.Çok detaycı ve kullanıcı dostu takım yönetim fonksiyonuna sahiptir.Shopmill 3 farklı programlama tekniğini destekler.
- G kod programlar.
- G kod programlar, doğrudan makinenin üzerinde geliştirilenler.Bu arada tüm teknoloji alt programları kulanımdadır.
- Workstep (Shopmill), doğrudan makinanın üzerinde geliştirilenler.(Grafik olarak desteklenir ve herhangi bir G kodu gerektirmediği için iş parçalarının programlanması çok kolaydır.)
|
|
|
|
