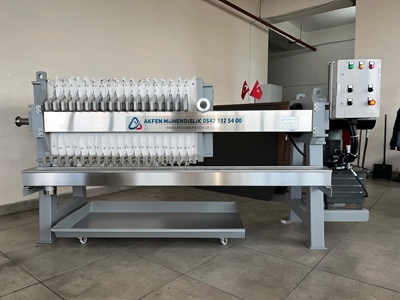

Filtre-presse industriel 500x500 mm

Le filtre-presse industriel 500x500 mm est destiné à la séparation des matières solides contenues dans les liquides et à la formation d'un gâteau de filtration dans différents procédés de production industrielle.

Pendant la filtration, la phase liquide traverse les toiles filtrantes, tandis que les matières solides sont retenues entre les plaques et forment un gâteau de filtration. La capacité de la machine et le nombre de plaques peuvent être déterminés en fonction des caractéristiques du produit à filtrer et des besoins de production de l'installation.

Construction du filtre-presse industriel 500x500 mm

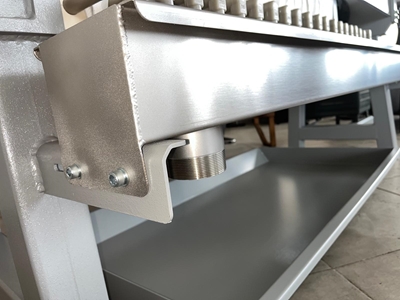

Le châssis de la machine est fabriqué en standard en acier ST37, tandis que la partie d'alimentation est réalisée en acier inoxydable AISI 304.

La section de filtration est équipée de plaques à chambres en PP de 500x500 mm.

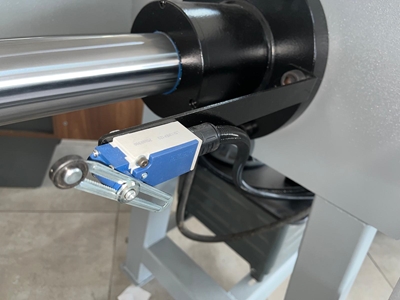

Le serrage des plaques est assuré par un système hydraulique. Les mouvements avant et arrière du piston hydraulique sont commandés par l'opérateur depuis le panneau de commande.

Le nombre de plaques peut être déterminé en fonction de la capacité requise, de la quantité de produit à traiter et des caractéristiques du procédé.

Comment se déroule la filtration ?

Le produit à filtrer est envoyé dans la section de filtration du filtre-presse à l'aide d'une pompe. Les toiles filtrantes laissent passer la phase liquide tout en retenant les matières solides entre les plaques.

Au fur et à mesure de la filtration, les matières solides s'accumulent entre les plaques et forment un gâteau de filtration. Une fois le cycle terminé, le piston hydraulique est rétracté, les plaques sont ouvertes manuellement par l'opérateur et les gâteaux sont évacués.

Le filtrat traversant les toiles peut ensuite être dirigé vers le point approprié selon la configuration du procédé de l'installation.

Choix du système et de la capacité

La capacité du filtre-presse ne doit pas être déterminée uniquement selon la dimension des plaques. La teneur en matières solides, la granulométrie, le volume quotidien à traiter, la durée de filtration et les conditions de fonctionnement doivent être évalués ensemble.

Les filtres-presses 500x500 mm peuvent être fabriqués avec différents nombres de plaques en fonction de la capacité requise.

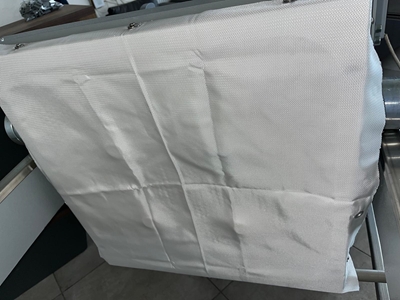

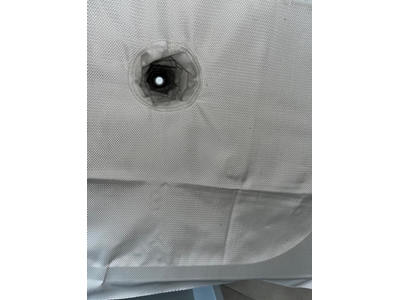

Toile filtrante et essai sur échantillon

Les caractéristiques du produit et des particules qu'il contient pouvant varier d'un procédé à l'autre, le choix de la toile filtrante joue un rôle important dans les performances de filtration.

Lorsque cela est possible, un essai de filtration est réalisé sur un échantillon fourni par le client. Le comportement de filtration, la structure du gâteau obtenu et la qualité du filtrat sont évalués.

Les résultats de l'essai permettent de déterminer la toile filtrante et les caractéristiques du filtre-presse adaptées au procédé.

Domaines d'application

• Applications de filtration industrielle
• Déshydratation des eaux usées et des boues
• Industries minières et traitement des minéraux
• Transformation du marbre et de la pierre naturelle
• Production chimique et de peinture
• Filtration alimentaire et des huiles végétales
• Traitement des métaux et des surfaces
• Applications industrielles adaptées nécessitant une séparation solide-liquide

Caractéristiques de la machine

• Dimension des plaques : 500x500 mm
• Matériau des plaques : PP (Polypropylène)
• Type de plaques : Plaques à chambres
• Châssis : Acier ST37
• Partie d'alimentation : Acier inoxydable AISI 304
• Élément de filtration : Toile filtrante
• Système de serrage des plaques : Hydraulique
• Système de commande : Panneau de commande
• Ouverture des plaques : Manuelle
• Nombre de plaques déterminé selon le besoin de capacité
• Choix de la toile filtrante adapté au procédé

Les filtres-presses industriels 500x500 mm peuvent être fabriqués avec différents nombres de plaques en fonction des caractéristiques du produit et de la capacité requise par l'installation.

Contactez-nous pour connaître le prix du filtre-presse industriel 500x500 mm, choisir la capacité adaptée et obtenir des informations techniques.
