Pompe à injection hydraulique de 150 L

Description

C'est une pompe à entraînement hydraulique à double effet, capable de régler la pression et le débit de manière continue entre le minimum et le maximum. Avec cette pompe, il est possible d'injecter de l'eau, tous types de boues de ciment, des mélanges de ciment et de sable jusqu'à 3 mm à un taux de 30 %, ainsi que des mélanges de ciment et de bentonite.

CARACTÉRISTIQUES TECHNIQUES

• Moteur : 20 HP 1400 tr/min (moteur électrique)
• Entraînement : 81 lt/min. Pompe à vis hydraulique
• Débit : 150 lt/min. maximum
• Piston : Piston unique à double effet
• Diamètre du piston : 80 mm
• Système de soupape : À billes
• Ligne d'aspiration : 2 pouces
• Ligne de refoulement : 1,5 pouce  (40-50 Atm)
• Capacité de pompage de sable : Peut pomper un mélange avec du sable de 2-4 mm. (taux 30-50)

CARACTÉRISTIQUES TECHNIQUES

• Moteur : 7,5 kW 1400 tr/min. Moteur électrique
• Préparation du mélange : Avec l'aide d'une pompe centrifuge à vis
• Volume : 175 lt/min.
• Vitesse de préparation du mélange : 30 sec.
• Pression de livraison : 4 Atm
• Diamètre de la sortie : 2 pouces

Alcalinisateur d'injection (Cuve de stockage homogène)

CARACTÉRISTIQUES TECHNIQUES

• Moteur : 1400 tr/min. Moteur électrique
• Puissance du moteur : 2,2 kW 36 tr/min. (réducteur)
• Volume de la cuve : 350 lt
• Diamètre de la sortie : 2 pouces
• Diamètre extérieur du flasque : 800 mm
• Hauteur au sol : 1010 mm
• Longueur du châssis : 1200 mm

Description générale

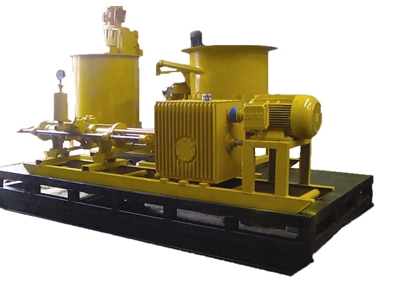

Nos pompes à injection modèle R.S 80, combinées avec le mélangeur à haute vitesse modèle R.S 260 et l'alcalinisateur modèle R.S 500, forment une ligne d'injection facile et pratique.

L'unité d'injection de ciment R.S se compose des pièces mentionnées ci-dessous.

1. Alcalinisateur modèle R.S 500
2. Mélangeur modèle R.S 260
3. Pompe à injection modèle R.S 80
4. Groupe manomètre de tête de puits
5. Packers gonflables

Notre machine à injection de ciment modèle R.S 80 est conçue pour des mélanges de ciment très spéciaux. Les dernières techniques et nouveaux mélanges de ciment nécessitent un contrôle et une régulation efficaces de la pression, qui peut parfois être basse et parfois élevée.

POMPE À INJECTION R.S 80

Notre machine à injection de ciment modèle R.S 80 est conçue pour des mélanges de ciment très spéciaux. Les dernières techniques et nouveaux mélanges de ciment nécessitent un contrôle et une régulation efficaces de la pression, qui peut parfois être basse et parfois élevée. Nos pompes R.S 80 sont conçues pour ces exigences exceptionnelles.
Lorsque nos pompes à injection modèle R.S 80 sont combinées avec nos mélangeurs à haute vitesse modèle R.S 260 et nos alcalinisateurs modèle R.S 500, elles forment une ligne d'injection facile et pratique.
La page 2 montre notre unité d'injection de ciment compacte avec un fond plat et des boutons d'ouverture et de fermeture.
La page 5 montre une station d'injection de ciment modulaire plus sophistiquée. Dans ce modèle, tous les contrôles et instruments sont regroupés sur un seul panneau pour un contrôle manuel ou semi-automatique. Cette unité peut être montée sur une remorque à roues en option.

SPÉCIFICATIONS TECHNIQUES

Les pompes clivio R.S 80 ont des pistons se déplaçant dans des directions opposées.
La pompe hydraulique et tous les circuits hydrauliques sont situés dans le réservoir d'huile. Toutes les pièces hydrauliques sont facilement accessibles pour tout contrôle et protégées contre les dommages pouvant survenir dans l'environnement de travail.
Seules les vannes de contrôle de pression et de débit sont maintenues à l'extérieur pour une intervention immédiate et un réglage fin.

Le refroidisseur d'huile peut maintenir la température de l'huile à un niveau normal même dans des conditions de travail lourdes et continues. Le système de lavage continu permet de garder les pistons propres et de réduire l'usure. Les pompes à ciment sont constituées de deux cylindres ; blocs en fonte spéciaux et pistons en acier d'un diamètre maximum de 80 mm.
