Yangın Alarm Eğitim Setleri

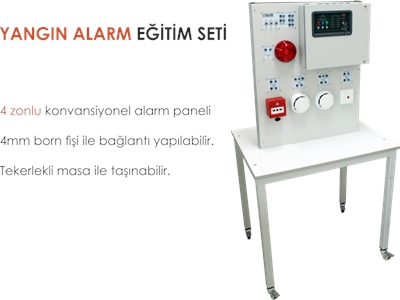

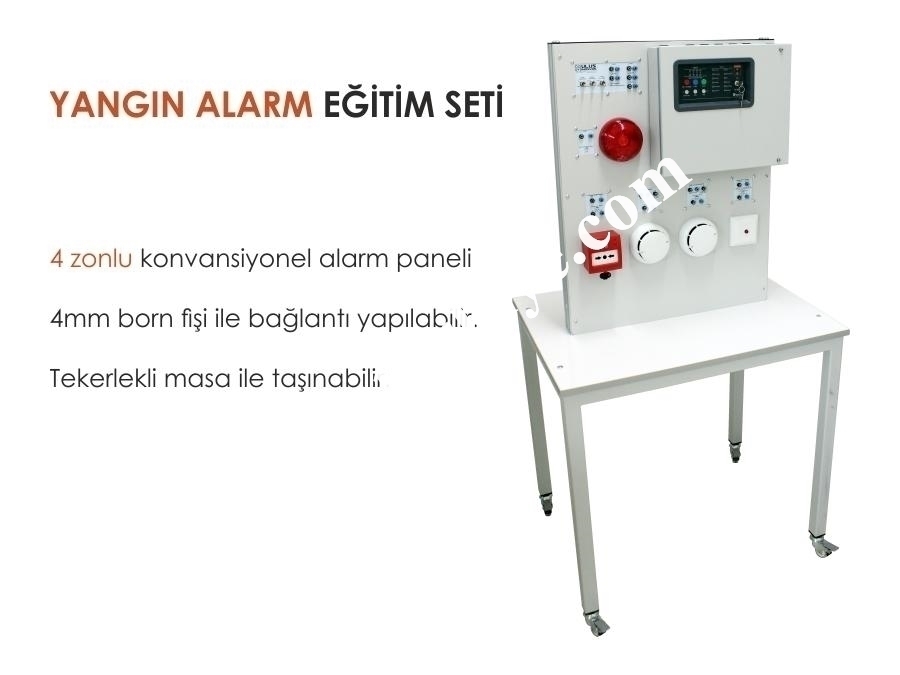

Yangın Alarm Eğitim Seti

Ulus Otomasyon U-YA01

4 Zonlu Alarm Paneli

EN-54-2/4 Sertifikasına sahip 4 bölgeli yangın alarm paneli. Metal gövdeli şık tasarımı, kolay kurulumu ve yüksek performansı ile Avrupa birliği standarlarının gerektirdiği tüm teknik değerleri karşılamaktadır.

Fonksiyonel Yapı

Bağlantı yapma, hata oluşturma, arıza giderme, tahliye ve operatör simülasonları yapılabilir. Elektriksel tüm bağlantılar 4mm kumanda kablosu (born fişi) ile gerçekleştirilir. Aküyü devreye alma özelliği ve Siren açma / kapama özelliği

Taşınabilir

Kompakt tasarıma sahiptir ve tekerlekleri sayesinde taşınabilir. Tamamen alüminyum ve metalden imal edilmiş sağlam yapıya sahiptir.

Bağlantı Yapma Kolaylığı

Alarm butonu, duman dedektörü, ısı dedektörü ve paralel ihbar lambası uçları 4mm born klemenslere çıkartılmıştır.

Kumanda kablosu (born fişi) ile kolay bir şekilde bağlantı yaptıktan sonra alarm paneli ve dedektörler devreye alınabiliyor.

Sonlandırma dirençleri de born klemenslere çıkartılmış, direnç değerleri ve dedektörlerle ilgili açıklamalara yer verilmiştir.

Panel Kontrolü Sizde

Panel Beslemesi: Eğitim seti kullanılmadığı anlarda ve bağlantı sonrasında güvenli bir şekilde devreye almak için kullanılır.

Aküyü Devreye Al: Eğitim setinin kullanılmadığı anlarda akünün tamamen desarj olmasını engellemek için kullanılır.

Siren Aç/Kapa: Deney esnasında sirenin sürekli çalması rahatsız edici olabilir. Bu durumlarda siren devre dışı bırakılabilir.

Konvansiyonel Alarm Paneli

• EN 54-2 ve EN 54-4 Sertifikalıdır.
• Tam izlenebilir 4 bölge kapasitesi
• Kullanıcı dostu, kolay yönetilebilir gösterge paneli
• Akü ömrünü uzatan akıllı şarj sistemi
• Güvenlik nedeniyle cihazın aküden direkt başlatılmasını engelleyen akıllı koruma sistemi
• Her bölgeyi ayrı ayrı devre dışı bırakabilme
• Yanlış bağlantılara karşı siren çıkışları ve bölge girişleri hat sonu dirençleri ile denetleme özelliği
• Müdahale yetki seviyesini belirleyen anahtarlı sistem

Yangın Alarm Eğitim Seti 4 Zonlu

Konvansiyonel yangın alarm eğitim seti nde korunan alanın bölgelere ayrılması, yangın kaynağının kesin olarak tanımlanması, bağlantılarının yapılması ve devreye alınması uygulamalarının yapılabildiği eğitim setidir.

Yangın alarm eğitim seti nde kullanılan algılama paneli, algılama elemanlarının bağlandığı bölgelerden oluşmaktadır. Eğitim setinde her bölgeye (4 zone) 1 ile 9 arasında algılama elemanı (dedektör) bağlanabilir. Yangın algılama paneli dedektör, yangın ihbar butonları ve sirenin bağlanacağı giriş ve çıkışlara sahiptir. Herhangi bir dedektör algılama yaptığında veya yangın ihbar butonuna basıldığında, söz konusu algılama elemanı panel üzerinde hangi bölgeye ait ise o bölgeden uyarı sinyali gelir. Dedektörün bağlı olduğu bölgedeki herhangi bir dedektörden algılama yaptığında o bölgeden uyarı gelecektir.

Yangın alarm eğitim seti üzerindeki tüm bağlantılar kumanda kablosu ile gerçekleştirilmektedir.

Yangın alarm eğitim seti üzerinde 4 zone oluşturabilirler. Dedektörlerin ve ihbar butonlrının bağlantısını gerçekleştirdikten sonra sistemi devreye alıp testini gerçekleştirebilirler. Bağlantı hatası veya sonlandırma direncinden kaynaklanan izolasyon hatalarını panel üzerinden izleyebilir, akü şarj durumunu kontrol edebilir ve alarm panelini kumanda edebilir.

Yangın Alarm Eğitim Seti 4 Zonlu Teknik Şartnamesi

• 1. Yangın alarm eğitim seti; Yangın alarm kontrol ve algılayıcı elemanlarının deneylerini yapabilecek işlemlerden oluşmalıdır.
• 2. Yangın alarm eğitim seti nde kullanılan kontrol ve algılayıcı elemanlarının bağlantısı 4mm uçlu kumanda kablosu (born fişi) ile yapılmalıdır.
• 3. Born klemensler kontrol ve kumanda elemanlarının üzerinde bulunmalıdır. Direk elemanların üzerinden baplantı yapılabilmelidir.
• 4. Yangın alarm eğitim seti nde kullanılacak born klemenslere 4mm çapında standart ve emniyetli kumanda kablosu (born fişi) ve ölçü aleti probu takılabilmelidir. Born klemenler PVC izoleli olmalıdır.
• 5. Eğitim seti ünitelerinin tanımı ve işlevleri;
  • a) Yangın alarm eğitim seti Masası: Taşınabilmesi için tekerlekli kompakt bir yapıya sahip olmalıdır.
  • b) Uygulama Paneli: Eğitim seti elemanlarının sökülüp takıldığı ünitedir.
  • c) Yangın alarm eğitim seti Elemanları: Deneylerin yapılmasını sağlayan elektrik elektronik elemanlardır (cihazlardır).
• 6. Yangın alarm eğitim seti aşağıda belirtilen maddelere uygun hale getirilmelidir.
  • 1) Yangın alarm eğitim seti çift taraflı kullanıma izin verebilir yapıya sahip olmalıdır.
  • 2) Elektrik devresi kaçak rölesi korunmuş olmalıdır.
  • 3) Mekanik yapıda boya kullanılacaksa, statik boya kullanılmalıdır.
  • 4) Kullanılan sacların kesimi, sacların biçim ve şekline zarar vermeyecek ve çapak oluşturmayacak lazer veya punch kesim vb. gibi bir yöntemle yapılmalıdır.
  • 5) İş güvenliği açısından mekanik aksamın tümünde keskin köşeler olmamalı ilgili yerlere havşa açılmalı veya yuvarlatılmalıdır. Yuvarlatma işleminde en az R2 mm ölçüsünde radyus olmalıdır.
  • 6) Eğitim setindeki cıvata, vida, somun, rondela vb. bağlantı elemanlarının tümü paslanmaz özellikte malzemelerden yapılmalıdır.
• 7. Yangın alarm eğitim seti (ExBxD)en fazla 900x1750x900 mm ölçülerinde olmalıdır. Eğitim seti taşınabilmesi için tekerlekli olmalıdır.
• 8. Yangın alarm eğitim seti masasında aşağıda belirtilen teknik özellikler bulunmalıdır;
  • • Eğitim seti masası laboratuar ortamında kullanılabilmesi için en fazla 900x1750x900 mm (ExBxD)ölçülerinde olmalıdır.
  • • Eğitim seti masası frenli tekerlekli olmalıdır.
  • • Eğitim seti masasının havalandırılması için 2 adet fan bulunmalıdır.
  • • Uygulama paneli kolaylıkla sökülebilir ve bakımı yapılabilir olmalıdır.
  • • Eğitim seti iç elektrik bağlantısı tamamen kapalı sistem olmalıdır. Kursiyer ve öğrencilerin kesinlikle temas edememelidir.
  • • Eğitim seti masasının üst kısmı gri veya siyah renkli ve kalınlığı en az 18 mm kalınlığında MDF tabla kullanılmalıdır.
• 9. Uygulama panelinde aşağıda belirtilen teknik özellikler bulunmalıdır;
  • • Uygulama paneli en az 750 x 830 mm ölçülerinde olmalıdır.
  • • Uygulama panelini oluşturan sac, ray vb mekanik elemanlar sökülüp takılabilir yapıda olmalıdır.
  • • Uygulama paneli üzerinde DIN 7,5 x 35 raylar bulunmalıdır.
• 10. Eğitim seti Elemanlarında aşağıda belirtilen teknik özelliklere sahip olmalıdır;
  • • Yangın Alarm Kontrol Üntesi: Kontrol ünitesi konvensiyonel ve en az 4 zonlu olmalıdır. Kontrol paneline ait tüm uçlar born klemenslere çıkartılmalıdır.
  • • İhbar Butonu: İhbar butonu bas bırak sistemli olmalıdır. İhbar butonunun uçlar born klemenslere çıkartılmalıdır.
  • • Siren: Siren 24V DC ile çalışmalıdır. Sirenin tüm uçları born klemenslere çıkartılmalıdır.
  • • Duman Dedektörü: Duman dedektörü 24V DC ile çalışmalıdır. Dedektörün tüm uçları born klemenslere çıkartılmalıdır.
  • • Gaz Dedektörü: Gaz dedektörü 24V DC ile çalışmalıdır. Gaz dedektörünün tüm uçları born klemenslere çıkartılmalıdır.
  • • Isı Dedektörü: Isı dedektörü 24V DC ile çalışmalıdır. Isı dedektörünün tüm uçları born klemenslere çıkartılmalıdır.
  • • Alev Dedektörü: Alev dedektörü 24V DC ile çalışmalıdır. Alev dedektörünün tüm uçları born klemenslere çıkartılmalıdır.
  • • Sonlandırma Direnci: Sonlandırma direncinin zarar görmemesi için 15x30 mm lik küçük kutu içinde olmalıdır. Sonlandırma direncinin her iki ucunda da kumanda kablosu (born fişi) takılı olmalıdır.
• 11. Yangın alarm eğitim seti elektrik tesisatı ve elektriksel ekipmanlar aşağıda belirtilen teknik özelliklere sahip olmalıdır;
  • • Eğitim seti topraklanmış olmalıdır.
  • • Kullanılacak kablo kesiti en az 1.5 mm2 olmalıdır.
  • • Eğitim setinde kullanıcaksa pratik yay baskılı ray klemens kullanılmalıdır.
  • • Ray klemensler çift köprü takılabilir özellikte olmalıdır.
  • • Kablolar makaron ile etiketlenmelidir.
  • • Güç paneli elektrik tesisat projesi IEC normunda olmalıdır.
• 12. Eğitim seti ile birlikte aşağıdaki ürünler ve modüller verilmelidir.
  • 1) Yangın Alarm Kontrol Ünitesi: 1 adet
  • 2) İhbar Butonu: 3 Adet
  • 3) Siren: 1 adet
  • 4) Duman Dedektörü: 1 adet
  • 5) Isı Dedektörü: 1 adet
  • 6) Paralel İhbar Lambası: 1 adet
  • 7) Sonlandırma Direnci: 4 adet
  • 8) 12V Akü: 2 adet
  • 9) Kumanda Kablosu: 25 adet
• 13. Eğitim seti ile birlikte aşağıdaki eğitim materyalleri verilmelidir.
  • 1) Eğitim setine ait işlem / temrin yaprakları
  • 2) Eğitim seti bakım, kullanım ve onarım kitapçığı
• 14. Garanti Koşulları;
  • • Mekanik garanti: 2 (iki) yıl
  • • Elektrik/elektronik cihaz garantisi: 2 (iki) yıl
  • • 5 (Beş) yıl süre ile yedek parça temini garanti edilmelidir.
  • • Firma satış sonrası servis hizmetlerini başvuru tarihinden itibaren en geç 5 iş günü içerisinde karşılamakla yükümlü olacaktır.
• 15. Montaj ve eğitim koşulları;
  • • Eğitim setleri nin kurulum, montaj ve testi kurumumuzda yapılacaktır. Çalışır bir şekilde teslim edilecektir.
  • • Eğitim setleri nin kullanımı ile ilgili kurumumuzdaki öğretmenlere eğitim verilecektir. Gerek görüldüğünde eğitimlere, öğrencilerden, teknisyenlerden ya da diğer okullarda görevli öğretmenler katılabilecektir.
• 16. Yukarıdaki 16 maddenin her biri kurumumuz Mal Kabul Komisyon Üyeleri tarafından kontrol edilecektir. Komisyon üyeleri eğitim setinde kullanılan ürünlerin CE ve UL sertifikalarını isteyebilir. Üretici istenen sertifikaları ibraz etmek zorundadır. Yine komisyon üyeleri kullanılan veya işlenen parçaların ölçülerini ölçü aletleriyle kontrol edebilir. Yukarıdaki 16 maddenin herhangi biri yerine getirilmediği takdirde, ürün teslim alınmayacaktır.
