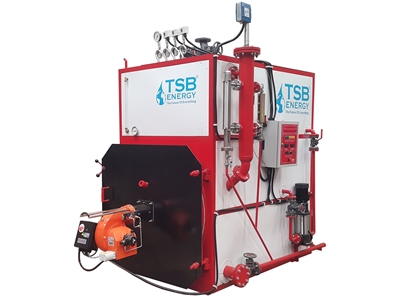

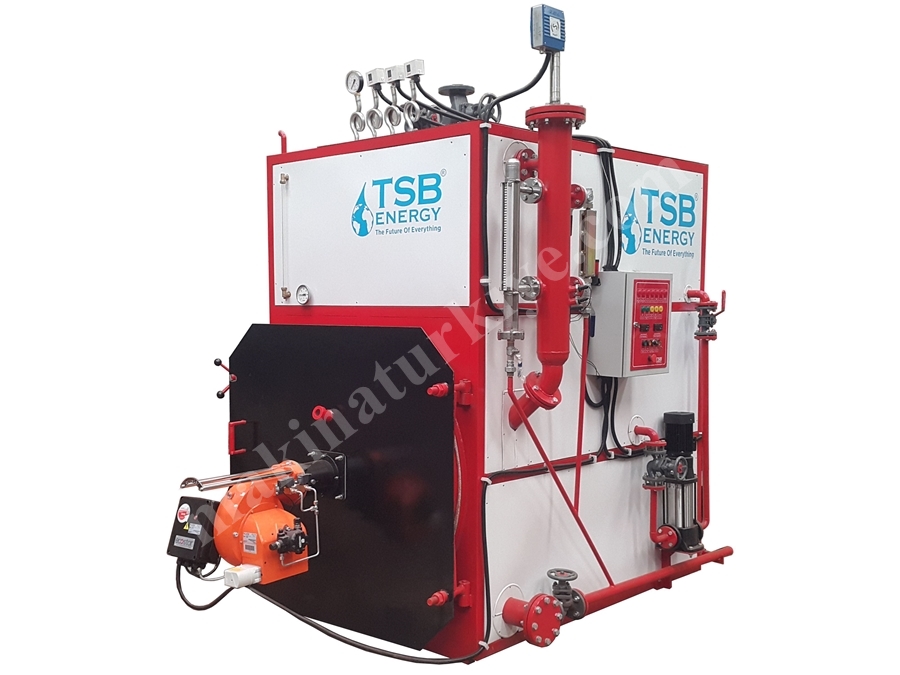

Komple Buhar Jeneratörü

TEK GÖVDE ÜZERİNDE KOMPLE BUHAR JENERATÖRÜ

DOKÜMANLAR

TEKNİK BİLGİLER

REFERANSLAR

Motorin, Fuel-oil, Doğalgaz, LPG, Kömür Ve Pelet Yakar. 50kg/h...2000kg/h arasında muhtalif kapasitelerde buhar üretir.

Oteller, çamaşırhaneler, konfeksiyon ve triko imalathaneleeri, yem sanayii, beton kürleme, kuru temizleme, içecek şişeleme sanayii, buharla yıkama ve temizleme, çorap sanayii ve benzer endüstriyel tesisler için ideal bir buhar üreticidir.

Az yer kaplar ve çok kısa zamanda ekonomik buhar üretir.

Ağır hizmet şartlarına göre üretilmiştir. Sert ve bulanık sulardan kolay etkilenmez.

Otomatik ve emniyetli çalışır. Ardarda çalışan emniyet sistemlerine sahiptir.

Fazla bilgi, bakım ve gözetim gerektirmeden çalışır.

Yılardır Türkiye içinde ve dışında çalışan yüzlerce örneği ile kendini kanıtlamıştır.

Brülörü, besi suyu pompası, kondens tankı, su filtresi, otomatik su yumuşatma ünitesi ve elektrik panosu ile kompakt bir ünitedir.

Buhar Jeneratörü Nedir? Ne Zaman Kullanılır?

Birçok tesiste 2000kg/h’ in altında buhara ihtiyaç vardır. Bu işletmeler çoğunlukla çok katlı binalarda yerleşmişlerdir. Buralara büyük su hacimli kazanları koymak hem güvenlik hem de yer işgali bakımından uygun olmaz. Bunlara Tekstil Sanayii örnek gösterilebilir. Buralara su hacmi az olan, az yer işgal eden, çabuk buhar üreten ana buharla beraber su taşınmasına imkan vermeyen buhar üreticiler konulmalıdır. Bu tür buhar kazanlarına ülkemizde buhar jeneratörü deniliyor. Aslında hepsi bir buhar kazanıdır.

Çok Küçük Su Hacimli Kazanlar (Buhar Jeneratörleri – Çabuk Buhar Üreticiler)

Kazanların patlama riskinde su hacminin ve işletme basıncının rolü çok büyüktür. Bu bakımdan insanların bulunduğu veya çalıştığı yerlerin içine, altına, üstüne, yanına aşağıdaki formüldeki değer 10.000’i aşarsa kazan konulamaz. Kazanı insanların bulunduğu yerden uzağa koymak gereklidir.

TS 2736’ya göre; İşletme basıncı (Atü) X Kazanın Su Hacmi (lt) ≤ 10.000 olursa,

İnsanların yerleşik olduğu yerlere konulabilir.

Alev – Duman Borulu Buhar Jeneratörü;

Son 50 yılda kazan dizaynında ısınım yüzeylerinin büyütülmesi yönünde gelişme yaşanmaktadır. Bu kazanlarda da bu prensipler dahilinde 1. Ve 2. Alev-gaz akımları genişletilmiş yanma hücresinde tersine dönen alev tarzına teşekkül ederek, kazanın ön tarafından duman borularına girerek 3. Akımı tamamlar. Kazan verimini arttırmak için opsiyonal olarak duman borularına türbülatörler yerleştirilerek duman gazlarından azami ısı transferi temin edilir. Bu tip kazanlarda gaz hızlarının yüksek oluşu nedeni ile duman yolları direnci yüksek olup uzun namlulu brülörler monte edilmelidir.

Maksimum üretim kapasitemiz; 5000kg/h 25 Atü buhar ile sınırlıdır. Kazan verimi %90-92 dir.

Çekinceleri;

Diğer tip jeneratörlere göre büyük su hacminden dolayı bilhassa bir külhan çökmesi veya dış zarf yırtılmasında fazla buharın ortaya çıkması neticesi tahribata sebep olabilir.

Buhar Jeneratörü, Steam Generator, SG, Buhar Üretici,

ALEV-DUMAN BORULU BUHAR JENERATÖRÜ

YARI MAMÜL

Spiral Su Borulu Buhar Jeneratörü;

Prensip olarak Benson tipi kazan gibi tek geçişli kazandır. Kazana giriş noktasından basılan besi suyu; spiral su borularında dolaşarak çıkış noktasında buhar oluşur.

Maksimum üretim kapasitemiz; 5000kg/h 16 Atü buhar ile sınırlıdır. Kazan verimi %90-92 dir.

Çekinceleri;

Buharla birlikte su sürüklenme ihtimali yüksektir.

Çok iyi arıtılmış su mecburiyeti ( Çünkü besi suyu kazana girdikten sonra buhar halinde çıkar ve bünyesindeki tüm yabancı maddeler kazan içinde kalır, blöf sistemi mevcut değildir.)

Tamir imkanları yoktur,

SPİRAL BORULU BUHAR JENERATÖRÜ

YARI MAMÜL

Düz Su Borulu Buhar Jeneratörü;

Spiral su borulu jeneratörü ile alev-duman borulu jeneratörün dezavantajlarını yok eden mükemmel bir tasarımdır.Duman gazı düz su boruları içerisine yerleştirilmiş boru demetleri arasından geçerek ısı transferi gerçekleştirir. Kazan üst noktasından basılan besi suyu; düz su borularında ön aynayı ve arka aynayı kullanarak dolaşır kızgın su buharı üst buhar domunda toplanır, Bu cihaz ile daha kısa sürede buhar üretildiği gibi, blöf yapma imkanı sunduğu için kirli su etkileri minumuma indirilmiştir. Yüksek basınç değerlerine çıkılabildiği gibi borularda oluşabilecek yırtılma ile ani bir buhar oluşmayacağı için büyük tahribatlara sebep olmazlar.

Maksimum üretim kapasitemiz; 5000kg/h 45 Atü buhar ile sınırlıdır. Kazan verimi %90-92 dir.

Çekinceleri;

Üretim maliyeti yüksektir.

Diğer jeneratörlere göre daha çok yer kaplar.

DÜZ SU BORULU BUHAR JENERATÖRÜ

YARI MAMÜL

SG TIPI KOMPAKT BUHAR JENERATÖRÜ ELEMANLARI

Buhar jeneratörü

Kazan armatürleri

Emniyet sistemleri

Besi suyu (kondens) tankı ve armatürleri

Kazan besi pompası ve armatürleri

Brülör

Otomatik su yumuşatma cihazı

Su filtresi

Elektrik kablosu ve tesisatı
