Plc Simülatörlü Eğitim Seti - Kinco Simülatör Plc1

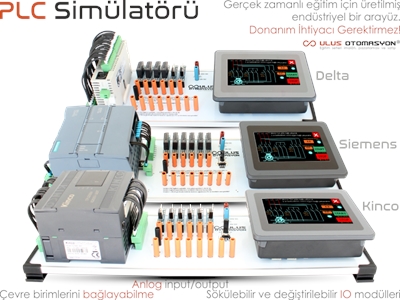

PLC Simülatörlü Eğitim Seti

Kinco Simülatör PLC1

Dünyada İlk ve Tek

PLC giriş ve çıkışlarının durumunu fiziksel olarak kontrol eden, gerçek zamanlı çalışan ve duruma göre PLC’ye yanıt veren, renkli ekrana, dijital giriş/çıkışlara ve analog girişe sahip eğitim için üretilmiş endüstriyel bir arayüzdür. Yüzden fazla uygulamayı barındıran geniş hafıza kapasitesi.

Değiştirilebilir IO modülleri

Değiştirilebilir PLC çıkışlarına sahiptir. Çıkışlarını RÖLE veya MOSFET olarak değiştirebilisiniz. Genel alıcılar için RÖLE, hızlı pals üretmen için MOSFET kartını kullanabilirsiniz.

Bağlantı Yapılabilir

Born klemensler yardımıyla çıkışlarına alıcılar, girişlerine ise buton, sensör, sınır anahtarı gibi algılayıcılar bağlanabilir. Analog giriş ve çıkışa sahiptir. Analog uygulamalar yapabilme imkanı sunar.

Nasıl Kontrol Ediyor?

Simülatör PLC'nin girişlerine sensör veya buton bağlanmış gib 24V sinyal gönderir. Simlatör ekranınaki butona bastığınızda PLC girişi 1 olur.

PLC çıkışı aktif olduğunda simülatör PLC çıkışını okur ve çıkışın aktif olduğunu fiziksel olarak anlamış olur.

Simülatör Nasıl Çalışır ?

Öncelikle Simülatör ekranından yapılması gereken uygulama seçilir. Ekranda giriş ve çıkış adresleri ve amaç belirtilmiştir. Ekrandaki uygulamayı çalıştırabilmek için PLC'ye (Delta, Siemens, Kinco) gereken yazılım yapılır ve PLC'ye yüklenir. Ekranındaki start veya stop butona basıldığında PLC girişi 1 olur. PLC uygun çıkış veya çıkışlarını aktif eder. Eğer doğru çıkışlar aktif olmuşsa, Simülatör uygulamayı çalıştırır ve simülasyon başlar. Simülatör ekranından devrenin çalışması görüntülenir. PLC yazılımı yanlışsa, Simülatör uygulaması çalışmaz veya yanlış çalışır.

Değiştirilebilir Çıkışlar

PLC çıkışları koruma altındadır ve RÖLE veya MOSFET modülleriyle değiştirebilirsiniz.

Röle Modülü: Kontaktör, valf, DC motor vb AC/DC yükler için idealdir. 10A akıma dayanabilir.

Mosfet Modülü: PTO ve PWM için hızlı pals üretmen için 3 Mhz’e kadar üretebilir. Soğutucusuz 5A kapasitelidir.

Modüller LED göstergelidir. Tüm modüller sönümlendirme diyotlu ve optokuplörlüdür.

Analog Giriş ve Çıkış

Analog giriş gerekli 0-10V gerilimi simülatör kendisi üretir. Ek bir güç kaynağına ihtiyaç duymaz.

Analog giriş potansiyometresi ile PLC'ye analog sinyal gönderebilrisiniz.

PLC'nin ürettiği analog çıkış gerilimini simülatör ekranında sayısal, analog voltaj değeri veya gösterge olarak görebilirsiniz.

Sökülebilir, Takılabilir ve Güncellenebilir

Simülatör istendiğinde sökülebilir ve takılabilir özelliğe sahiptir. USB kablo ile güncellenebilir. Güncelleme sırasında harici besleme ihtiyacı duymaz. Eğitim seti simülatörsüz olarak çalışabilir ve çevre birimi bağlantıları yapılabilir özelliktedir.

Simülatörlü PLC Eğitim Seti - Kinco Delta Siemens PLC Simülatörü

Geniş Kapsamlı Eğitim: Simülatörlü PLC eğitim seti PLC programlama becerisi kazandırır ve kontaktör, röle, valf, buton, sınır anahtarı, sensör gibi çevre birimlerinin bağlantısı eğitimlerini de kapsar.

Eğitimcinin Yükünü Hafifletir: Eğitimci (öğretmen) PLC programlama anlatırken kısıtlı zaman içersinde buton, kontaktör, kumanda kablosu gibi malzemeleri hazırlamak, öğrencilere dağıtmak için zaman harcamaz. Anlatacağı ders içeriği ve işlem yaprakları simülatör içinde hazırdır. Hedefe yönelik direk PLC programlamayı anlatır ve öğrenciler devrenin çalışmasını, yaptığı devrenin doğruluğunu simülatör üzerinden takip eder.

Bağlantı Yaptırma: PLC programlamayı anlatan eğitimci (öğretmen) isterse simüatörü sökebilir. Daha önce yaptığı en temel programı PLC'ye yükletir. Daha sonra devreye ait kontaktör, buton gibi elemanları PLC'ye kumanda kablosu (born fişi) ile bağlantısını yaptırır. PLC programını test eder ve alıcıların çalışmasını gözlemler.

PLC Simülatörü Özellikleri

• Alüminyum UP serisi profil ile estetik ve sağlam yapı
• DIN raylara takılabilir veya masa üstü kullanılabilir.
• Donanım ihtiyacı gerektirmez.
• 8 Ditital giriş / 6 Dijital çıkış - 1 Anlog giriş ve 1 analog çıkış
• 4.3 inc tam renkli dokunmatik ekran
• USB kablosu ile güncellenebilir.
• 4mm born klemensler yardımıyla çevre birimleri bağlanabilir.
• Sökülebilir ve değiştirilebilir LED göstergeli çıkış modülleri
• Röle ve Mosfet çıkış modülleri ile AC/DC yük bağlayabilme ve 3 MHz’e kadar yüksek hızlı pals üretebilme
• Sökülebilir ve takılabilir simülatör yapısı
• Girişlere NPN sensör vb giriş elemanı bağlayabilme
• 2 yıl ürün garantisi
• CE sertifikalı ürünler
• Güçlü stok adedi

PLC Simülatörü İle Kullanılabilir Modüller

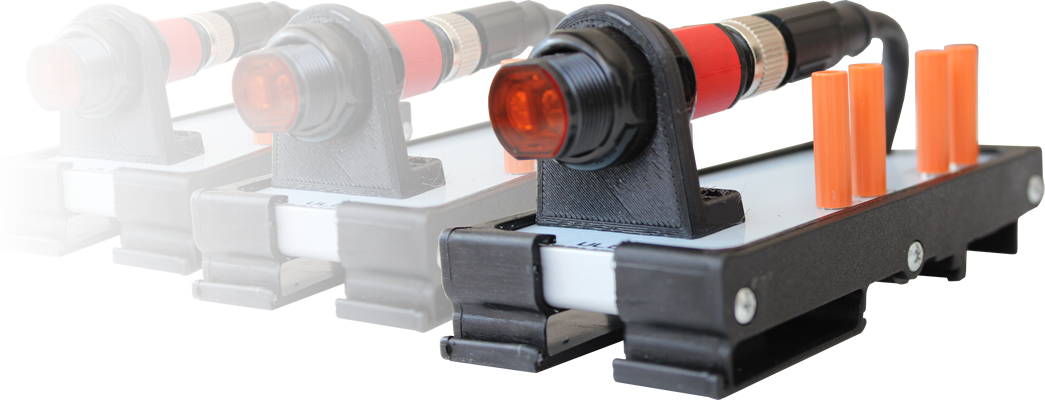

OPTİK SENSÖR MODÜLÜ

• PNP M18 optik sensör.
• Ayarlanabilir algılama mesafesi
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC
• UP Profil modülü ile sağlam ve estetik

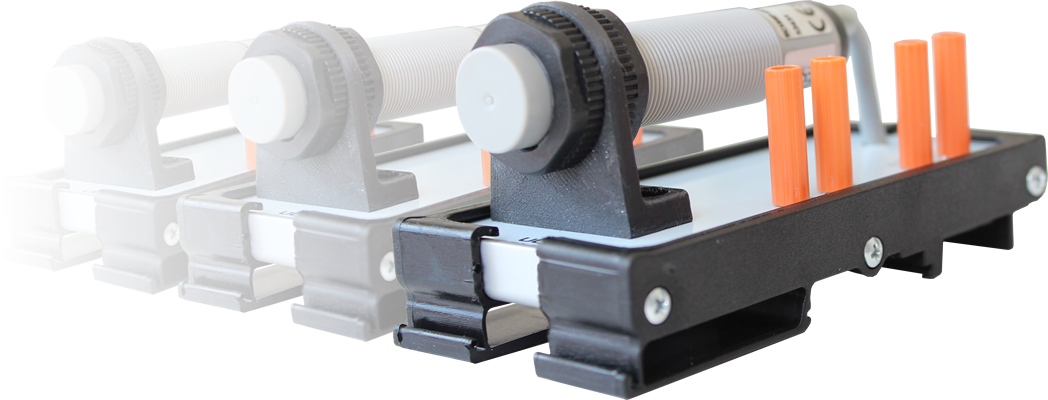

KAPASİTİF SENSÖR MODÜLÜ

• PNP M18 kapasitif sensör.
• Ayarlanabilir algılama mesafesi
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC
• UP Profil modülü ile sağlam ve estetik

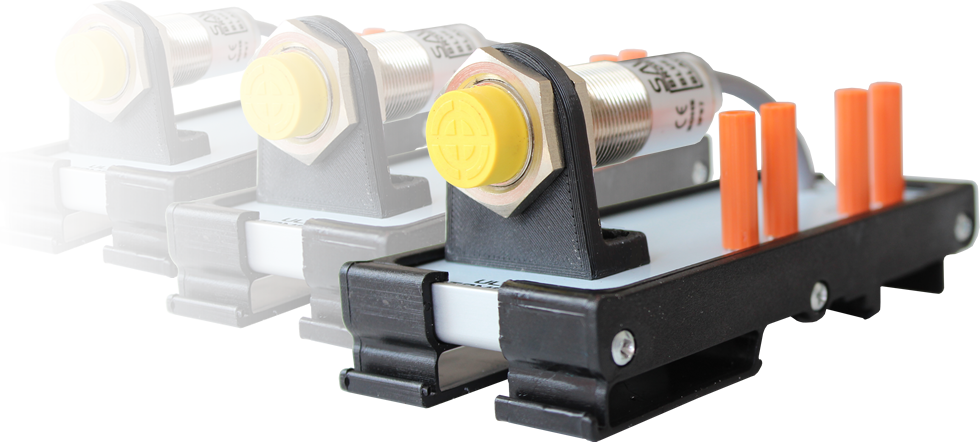

ENDÜKTİF SENSÖR MODÜLÜ

• PNP M18 indüktif sensör.
• 4mm kumanda kablosu ile bağlantı yapılabilir.
• Çalışma Gerilimi: 24V DC
• UP Profil modülü ile sağlam ve estetik

STEP MOTOR SÜRÜCÜ MODÜLÜ

• Motor tunning yapabilme özeliği
• PULSE + DIR veya CW/CCW sürülebilme özelliği
• 80 d/dk hızda test çalışması yaptırabilme
• 5 ~ 24 V DC giriş voltajı
• 4mm kumanda kablosu ile bağlantı yapılabilir

STEP MOTOR MODÜLÜ

• Tork (Nm): 0,24
• Flanş Ölçüsü (mm): 42
• Akım: 0.87 A
• 4 Kablolu, 2 fazlı step motor
• 4mm kumanda kablosu ile bağlantı yapılabilir.

MİNİ MEKATRONİK STEP MOTOR MODÜLÜ

• Arka fon bastırmalı optik HOME sensörü
• Sağ ve sol limit anahtarlar. İleri ve geri limit hatasını gösteren LED göstergeler.
• GT-2 triger kayış tahrikli mini mekatronik yapı
• 4 Kablolu, 2 fazlı step motor
• 4mm kumanda kablosu ile bağlantı yapılabilir.

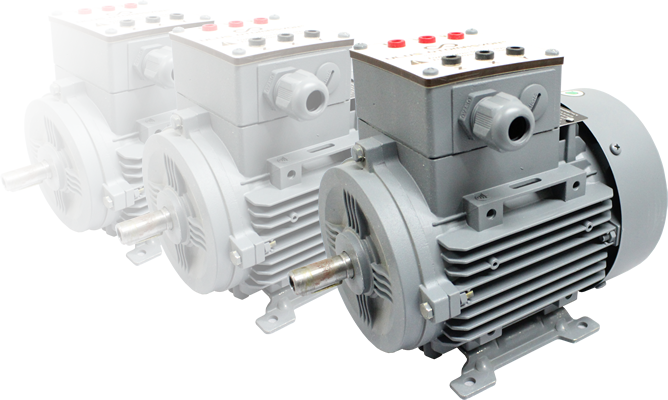

TRİFAZE AC MOTOR

• Eğitim seti ile birlikte YILDIZ / ÜÇGEN çalışabilir.
• Trifaze 380V AC besleme ile YILDIZ çalışabilir.
• Eğitim seti ile birlikte kullanıldığında motor mili durdurulsa dahi motor zarar görmez.
• Motor Gücü: 0,18 KW
• 4mm kumanda kablosu ile bağlantı yapılabilir.

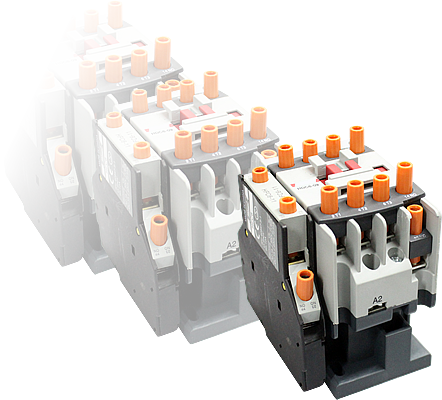

AC KONTAKTÖR

• Çalışma Gerilimi:24V AC
• Akım kapasitesi 9A
• Yardımcı Kontak: 1NO + 1 NC. Ek kontak eklenebilir. (Görseldeki gibi)
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek kontaktör bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

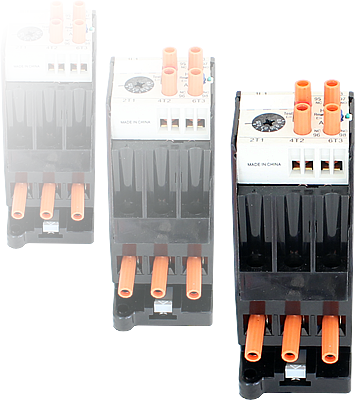

TERMİK RÖLE

• 2.5~4A Ray Tipi Termik Röle
• Yardımcı Kontak: 2NO + 2 NC.
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

BUTON MODÜLÜ

• 2.5~4A Ray Tipi Termik Röle
• Yardımcı Kontak: 2NO + 2 NC.
• Kendinden born klemenslidir. Taşınabilir yapıdadır.
• Born klemensler nikel kaplı, 20A akım kapasiteli, yalıtımlıdır.
• Gerçek termik röle bağlatısına olanak sağladığı için ezberci eğitimi engeller.
• 4mm kumanda kablosu ile bağlantı yapılabilir.

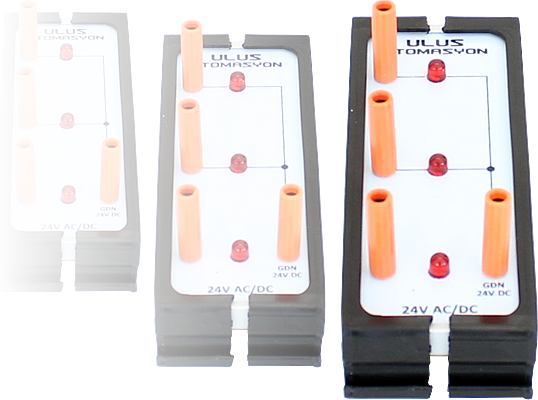

SİNYAL LAMBASI MODÜLÜ

• Besleme: 12-24V AC/DC
• Ortak şase noktası ile bağlantı kolaylığı
• NPN veya PNP bağlantı yapılabilir.
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

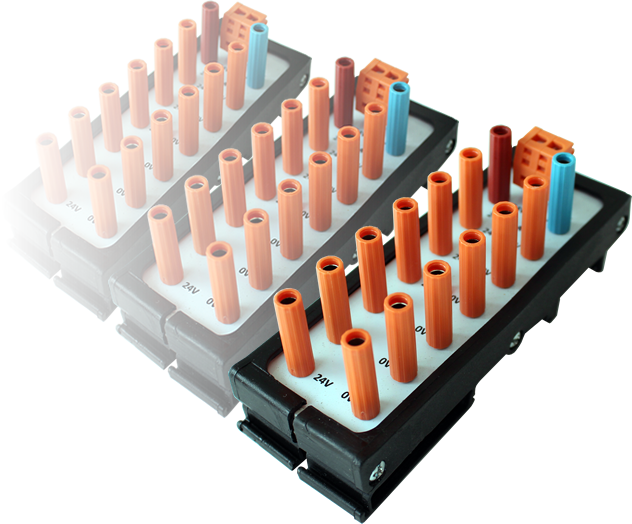

BESLEME DAĞITIM MODÜLÜ

• Besleme: 12-24V AC/DC
• Ortak şase noktası ile bağlantı kolaylığı
• NPN veya PNP bağlantı yapılabilir.
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

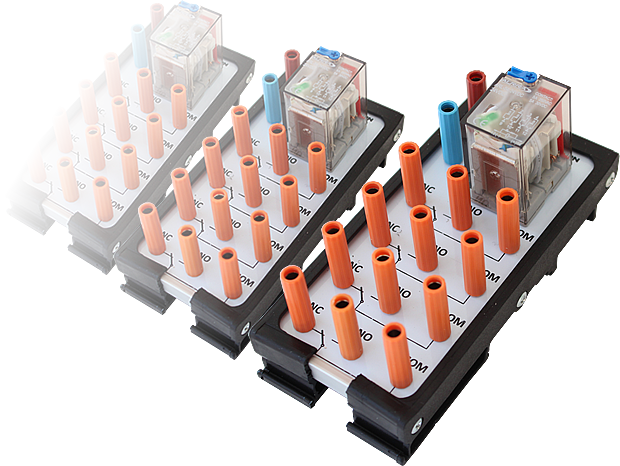

RÖLE MODÜLÜ

• Besleme: 24V DC
• Kutup Sayısı: 4 Kutuplu NO + NC
• LED Göster: VAR
• UP Profil modülü ile sağlam ve estetik
• 4mm kumanda kablosu ile bağlantı yapılabilir.

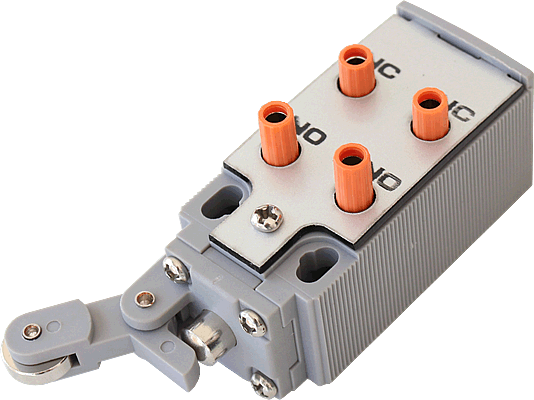

SINIR ANAHTARI MODÜLÜ

• Kutup Sayısı: 2 Kutuplu NO + NC
• Eğitim seti üzerine monte edilebilir, sökülebilir yapı
• Sembol ve açıklamalar Lazer ile markalanmış
• 4mm kumanda kablosu ile bağlantı yapılabilir.

Kinco PLC Simülatörü

• 8 dijital giriş, 6 dijital çıkış
• 4.3 inch tam renkli Simülatör
• Analog giriş yok
• Analog çıkış yok
• Sökülebilir ve değiştirilebilir çıkış modülleri
• çevre birimleri bağlanabilir.
• USB üzerinden program yükleme
• İngilizce PLC programlama yazılımı
• PLC editörü ücretsiz
