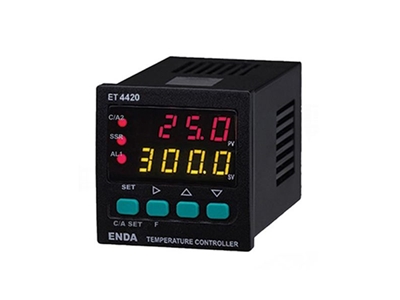

Enda ET 4420
0-70°C Dijital Termostat
ET4420; Seçilebilir thermocouple tipleri, çift set değeri girebilme, Isıtma/Soğutma kontrolüne sahiptir. Bunun yanı sıra üç farklı özellik atanabilen F fonksiyon tuşu, soft-Start özelliği, PID parametrelerinin otomatik hesaplanması (SELF TUNE), birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 role çıkışı, ikinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 role çıkışı, RS-485 ModBus protokolüyle haberleşme (Opsiyonel), üç farklı özellik atanabilen dijital giriş, giriş için offset özelliği ve prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyoduk çalışma gibi birçok tercih edilebilir teknik özelliği taşımaktadır. ENDA ET4420 EN standartlarına göre CE markalıdır.
|
ÇEVRESEL ÖZELLİKLER |
|
|---|---|
|
ORTAM/DEPOLAMA SICAKLIĞI |
0 … +50°C/-25 … +70°C |
|
BAĞIL NEM |
31°Cye kadar %80, sonra lineer olarak azalıp 40°C’de %50ye düşen nemde çalışır. |
|
KORUMA SINIFI |
EN 60529 standardına göre Ön panel : IP65, Arka panel : IP20 |
|
YÜKSEKLİK |
En çok 2000m |
|
KUTU |
|
|
KUTU ŞEKLİ |
Sıkıştırılarak panoya yerleştirilir (DIN 43 700e göre). |
|
EBAT |
G48xY48xD87mm |
|
AĞIRLIK |
Yaklaşık 250g (ambalajlı olarak) |
|
ELEKTRİKSEL ÖZELLİKLER |
|
|
BESLEME VOLTAJI |
230V AC +%10 -%20, 50/60Hz veya 24V AC %10, 50/60Hz |
|
GÜÇ TÜKETİMİ |
En çok 5VA |
|
BAĞLANTI |
Güç klemensi: 2.5mm²lik soketli, Sinyal klemensi: 1,5mm² soketli klemens |
|
HAT DİRENCİ |
En çok 100ohm |
|
BİLGİ KORUMA |
EEPROM (en az 10 yıl) |
|
EMC |
EN 61326-1: 2006 (EN 61000-4-3 standartı için performans kriteri B sağlanmıştır.) |
|
GÜVENLİK GEREKSİNİMLERİ |
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II) |
|
ÇIKIŞLAR |
|
|
C/A2 ÇIKIŞI |
Röle : 250V AC, 2A (rezistif yük için), NO+NC Kontrol veya Alarm2 çıkışı olarak seçilebilir |
|
A1 ÇIKIŞI |
Röle : 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebiir). |
|
SSR ÇIKIŞI |
24V 20mA maksimum SSR çıkışı. |
|
KONTROL |
|
|
KONTROL BİÇİMİ |
Tek set-değer ve alarm kontrolü |
|
KONTROL YÖNETİMİ |
On-Off / P, PI, PD, PID ( seçilebilir) |
|
A/D DÖNÜŞTÜRÜCÜ |
12 bit |
|
ÖRNEKLEME ZAMANI |
100ms |
|
ORANSAL BAND |
%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir. |
|
KONTROL PERİYODU |
1 ile 125 saniye arasında ayarlanabilir. |
|
HİSTERİSİZ |
1 ile 50°C/F arasında ayarlanabilir. |
|
ÇIKIŞ GÜCÜ |
Set değerindeki oran %0 ile %100 arasında ayarlanabilir. |
