Endüstriyel Elektronik Ve Kontrol Arıza Analizi Eğitim Seti

Endüstriyel Elektronik ve Kontrol Arıza Analizi Eğitim Seti Ulus Otomasyon

36 Uygulama Modülü

6 adet uygulama kartı üzerinde 36 uygulama modülü yer almaktadır. Endüstriyel Elektronik ve Endüstriyel Kontrol Arıza Analizi deneyleri yapılabilmesi için tasarlandı.

Ölçme Nokları

Devrenin çalışma prensibinin anlaşılması için ölçme yaparak elemanların karakteristiklerinin izlenmesi önelidir. Bu yüzden transistör, tristör, triyak ve kondansatör karakteristiklerinin izlenebilmesi için ölçme noktalarına sahiptir.

Hızlı ve Pratik

Öğrencilerin devre kurmaları kolaydır. Öğretmenin ders içindeki yükünü azaltır. Öğrenciler devrenin teorik çalışmasını iyice gözlemleyebilir ve ölçümler yapabilir.

Endüstriyel Kontrol ve Arıza Analizi

Öğrenciye, Eğitim seti endüstriyel kontrol ve arıza analizi yapma ile ilgili bilgi ve becerilerin kazandırılması amaçlanmaktadır. Ders saatinin yetersiz olmasından dolayı konuların tam işlenebilmesi için tasarlanmıştr.

Öğrenciler, devre kurma, devreyi çalıştırma, gerekli ölçümleri yaparak elektronik komponentlerin karakteristiklerini inceledikten sonra aynı devreleri BreadBoard üzerine kurarak iyice pekiştirebilirler. Çalışmayan devrlerde ölçümler yaparak hatalı komponenti saptayabilirler.

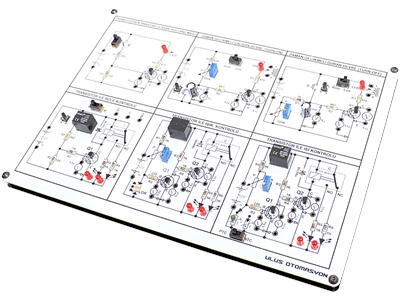

1.Deney Kartı

Transistör, FET ve MOSFET'in karakteristiklerinin incelenmesi, gerekli ölçümlerle çalışmasının incelenmesi ve uygulamalar yaparak pekiştirilmesi hedeflenmiştir. Bu devreler öğrencilere bread board üzerinde yaptırılarak, devre kurma, transistör gibi yarı iletken elemanların bacak tesbiti konularında tecrübe kazandıracaktır.

1.Deney Kartı İçeriği:

• Transistör karakteristiği
• Transistörün yükselteç olarak kullanılması
• FET Transistör karakteristiği
• FET Transistörün yükselteç olarak kullanılması
• MOSFET karakteriltiği
• MOSFET'in yükselteç olarak kullanılması

2.Deney Kartı

2.deney kartı transistör ile ışık, ısı, fotodiyot, İnferuj led ve reed röle uygulamalarını içermektedir.

2.Deney Kartı İçeriği:

• Transistör ile ışık kontrolü
• Transistör ile ısı kontrolü
• Fotodiyot uygulaması
• Fototransistör uygulaması
• İnferuj led ile fototransistör uygulaması
• Reed röle uygulaması

3.Deney Kartı

3.Deney kartı ile Transistörün anahtar olarak kullanılması, Zaman gecikmeli çalışan devre(Turn-On), Zaman gecikmeli duran devre(Turn-Off), Transistör ile röle kontrolü, FET Transistörün zamanlayıcı olarak kullanılması ve Mosfet'in zamanlayıcı olarak kullanılması deneylerini yapabilirler.

3.Deney Kartı İçeriği:

• Transistörün anahtar olarak kullanılması
• Zaman gecikmeli çalışan devre (Turn-On)
• Zaman gecikmeli duran devre (Turn-Off)
• Transistör ile röle kontrolü
• FET Transistörün zamanlayıcı olarak kullanılması
• Mosfet'in zamanlayıcı olarak kullanılması

4.Deney Kartı

4.Deney kartı AC ve DC devre uygulamalarının olduğu Tristörün DC çalışması, Tristörün AC çalışması, Tristörün Optokuplör ile tetiklenmesi, Tristörün kapasitif durdurulması, UJT ile tirstörün tetiklenmesi ve Triyağın DC ve AC tetiklenmesi deneylerini yapabilirler.

4.Deney Kartı İçeriği:

• Tristörün DC çalışması
• Tristörün AC çalışması
• Tristörün Optokuplör ile tetiklenmesi
• Tristörün kapasitif durdurulması
• UJT ile tirstörün tetiklenmesi
• Triyağın DC ve AC tetiklenmesi

5.Deney Kartı

5.Deney kartı Op-Amp devrelerinin incelenmesi ve entegre elemanını tanımalarını amaçlar. Op-Amp off-set ayarı, Op-Amp ile faz tersleyen, terslemeyen, toplayıcı yükselteç ve karşılaştırıcı uygulamalarını yapabilirler.

5.Deney Kartı İçeriği:

• Op-Amp off-set ayarı
• Gerilim ilzeyici op-amp
• Op-Amp ile faz tersleyen yükselteç
• Op-Amp ile faz terslemeyen yükselteç
• Op-Amp ile toplayıcı yükselteç
• Op-Amp ile karşılaştırıcı

6.Deney Kartı

6.Deney kartı ile Op-Amp ile ısı ve ışık, alçak geçiren, yüksek geçiren, integral alıcı, türev alıcı deneylerini yapabilirler.

6.Deney Kartı İçeriği:

• Op-Amp ile fark yükselteç
• Op-Amp ile ısı ve ışık kontrolü
• Op-Amp ile alçak geçiren filtre
• Op-Amp ile yüksek geçiren filtre
• Op-Amp ile integral alıcı devre
• Op-Amp ile türev alıcı devre
