Hidrolik Kılavuz Çekme Makinası

crobat M5-M24 PLC Hidrolik Kılavuz Çekme Makinası Hakkında

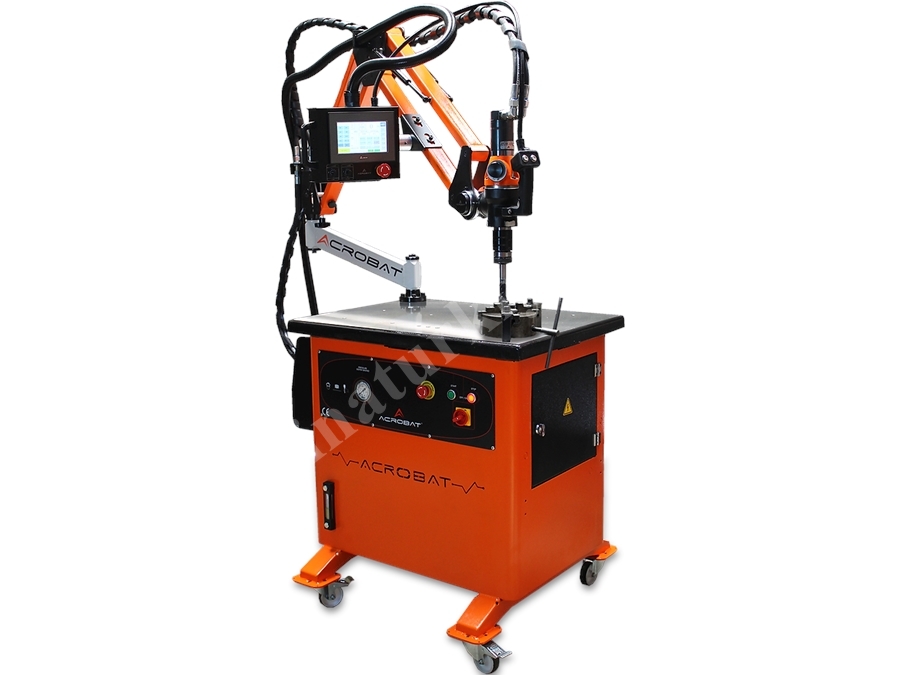

Acrobat M5-M24 PLC Hidrolik Kılavuz Çekme Makinası, M5 ile M24 arasındaki diş açma ve kılavuz çekme işlemlerinin hassas, kontrollü ve seri şekilde gerçekleştirilmesi için geliştirilmiş programlanabilir endüstriyel bir makinadır. Standart hidrolik kılavuz çekme makinalarının özelliklerine ek olarak dokunmatik ekran, PLC kontrol sistemi, program hafızası ve otomatik talaş kırma fonksiyonları sunar.

AUTO, GTAP ve DDGT çalışma modları sayesinde belirlenen derinliğe otomatik kılavuz çekilebilir. İleri ve geri dönüş hızlarının birbirinden bağımsız ayarlanabilmesi ve çift kademeli aktarma sistemi, farklı çap ve malzemelerde gerçekleştirilen kılavuz çekme işlemlerinin kontrollü şekilde yapılmasına yardımcı olur.

Acrobat M5-M24 Genel Özellikleri

• M5-M24 kılavuz çekme kapasitesi
• PLC kontrollü çalışma sistemi
• Dokunmatik ekran
• Hidrolik çalışma sistemi
• AUTO, GTAP ve DDGT çalışma modları
• Otomatik talaş kırma fonksiyonları
• Standart hidrolik modele göre %15'e kadar daha hızlı çalışma
• İleri ve geri dönüş hızlarını ayrı ayrı ayarlayabilme
• 5 farklı program kaydetme ve çağırma
• Çift kademeli aktarma sistemi
• Yüksek tork ve hız kombinasyonu
• Dikey ve yatay kılavuz çekebilme
• 2050 mm yarıçaplı çalışma alanı
• Enerji verimli inverter sistemi
• Otomatik ve manuel çalışma seçenekleri
• Sayaç fonksiyonu
• Ayarlanabilir kılavuz çekme derinliği
• Metrik ve Whitworth kılavuzlar için otomatik çalışma seçenekleri

Acrobat M5-M24 Kullanım Alanları

• Makina imalat sanayisi
• Metal işleme atölyeleri
• CNC ve talaşlı imalat işletmeleri
• Kalıp imalatı
• Otomotiv yan sanayisi
• Çelik konstrüksiyon üretimi
• Makina parçası üretimi
• Flanş ve bağlantı elemanı imalatı
• Bakım ve onarım atölyeleri
• Seri kılavuz çekme uygulamaları
• Yatay ve dikey diş açma işlemleri

Acrobat M5-M24 Teknik Özellikleri

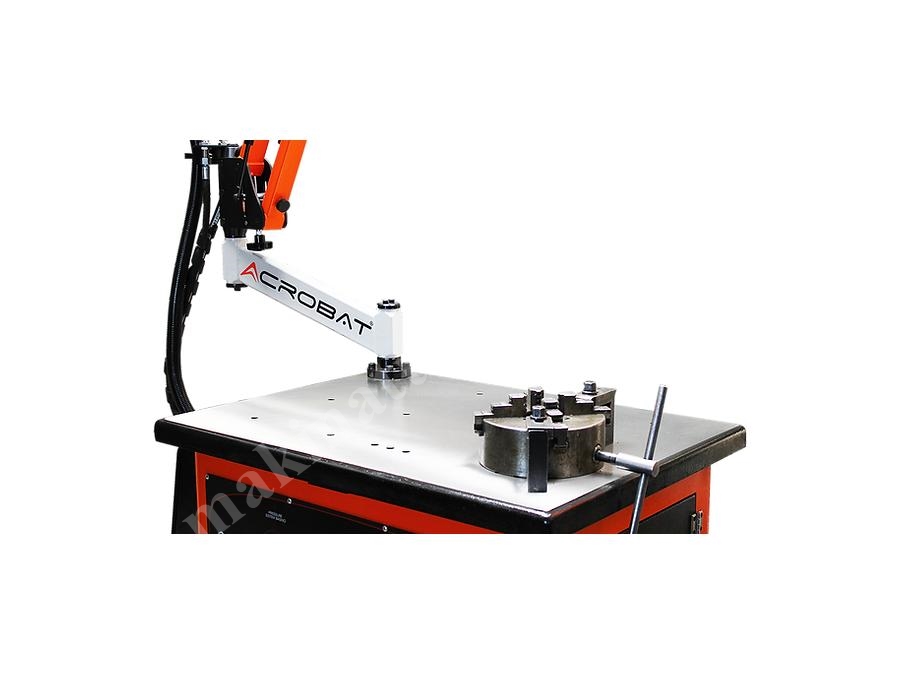

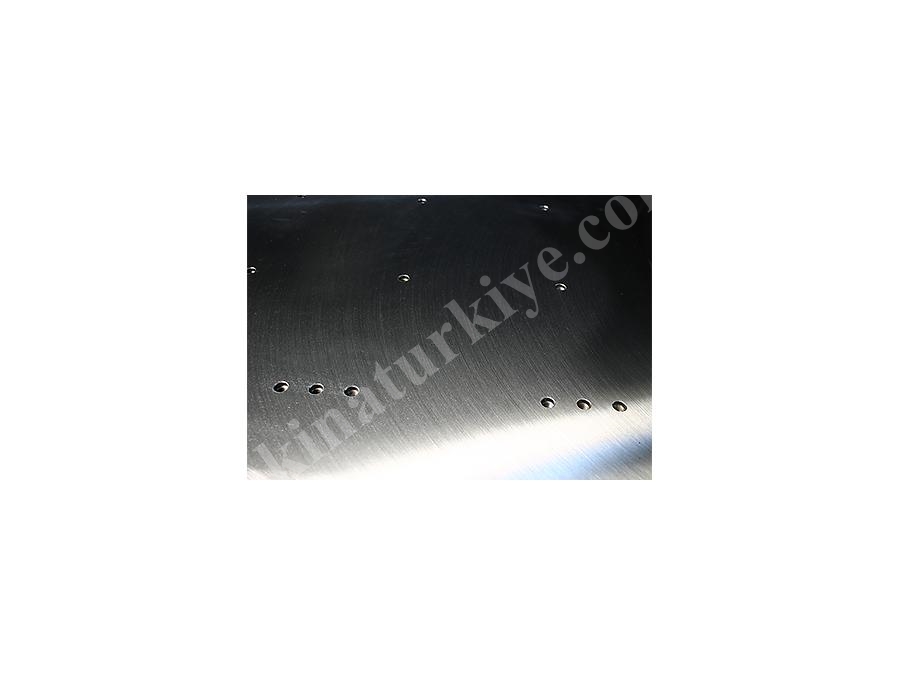

Acrobat M5-M24 Tabla Ölçüleri

Acrobat M5-M24 AUTO Modu

AUTO modu, operatör tarafından dokunmatik ekran üzerinden belirlenen derinliğe göre otomatik kılavuz çekme işlemi yapılmasını sağlar. Tekrarlanan işlemlerde aynı çalışma parametrelerinin uygulanmasına yardımcı olarak seri üretimde kullanım kolaylığı sunar.

Acrobat M5-M24 GTAP Modu

GTAP modu, kılavuz çekme sırasında oluşan talaşın sıkışmasını azaltmak amacıyla otomatik ileri-geri hareketlerle talaş kırma işlemi gerçekleştirir. Bu fonksiyon özellikle derin deliklerde veya talaş tahliyesinin zor olduğu uygulamalarda kılavuzun zorlanmasını ve kırılma riskini azaltmaya yardımcı olur.

Acrobat M5-M24 DDGT Modu

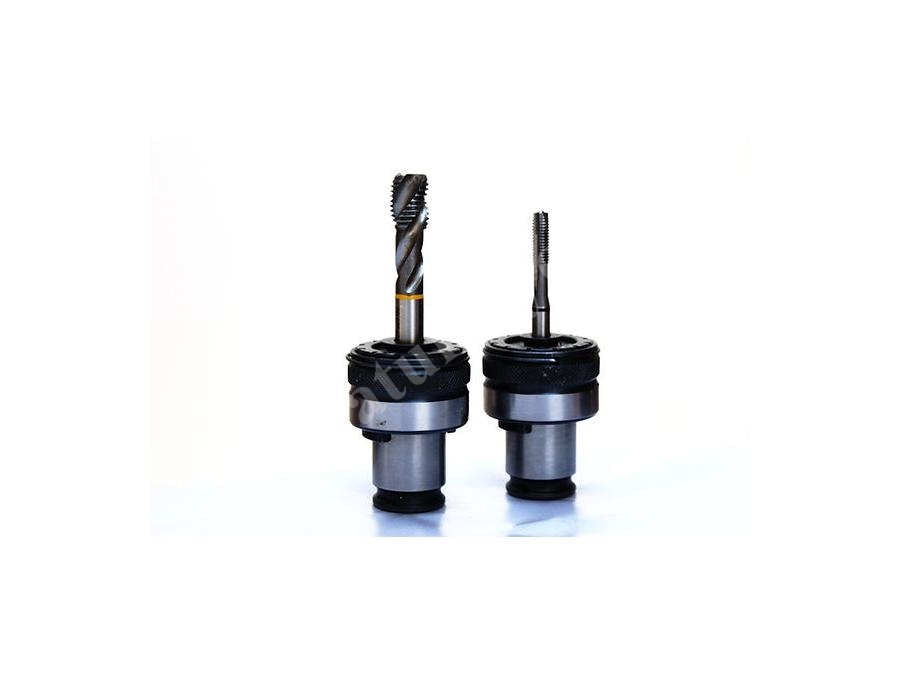

DDGT modu, deliğin son noktasına yaklaşıldığında oluşabilecek talaş sıkışmasına karşı ilave bir talaş kırma hareketi gerçekleştirir. Özellikle emniyetli kılavuz tutucularla gerçekleştirilen işlemlerde kılavuzun korunmasına yardımcı olan ek bir güvenlik fonksiyonu sunar.

Acrobat M5-M24 Çift Kademeli Hız Sistemi

Çift kademeli aktarma sistemi, farklı kılavuz çapları ve uygulamalar için hız ile torkun uygun şekilde kullanılmasını sağlar. Birinci kademede 0-175 rpm, ikinci kademede ise 0-700 rpm hız aralığında çalışma gerçekleştirilebilir.

Acrobat M5-M24 PLC ve Program Hafızası

Dokunmatik ekranlı PLC kontrol sistemi üzerinden çalışma parametreleri ayarlanabilir ve 5 farklı program hafızaya alınabilir. Daha önce kaydedilen programların tekrar çağrılabilmesi, farklı parçalar arasında geçiş yapılan üretim süreçlerini kolaylaştırır.

Acrobat M5-M24 Öne Çıkan Avantajları

• M5-M24 geniş kılavuz kapasitesi
• PLC kontrollü programlanabilir çalışma
• Dokunmatik ekran
• AUTO otomatik kılavuz çekme modu
• GTAP talaş kırma fonksiyonu
• DDGT delik sonu talaş kırma fonksiyonu
• Kılavuz kırılma riskini azaltmaya yardımcı çalışma sistemi
• İleri ve geri hızların bağımsız ayarlanabilmesi
• 5 farklı program hafızası
• Dikey ve yatay kılavuz çekebilme
• 2050 mm geniş çalışma yarıçapı
• Çift kademeli yüksek tork ve hız sistemi
• Enerji verimli inverter teknolojisi
• Otomatik motor kapatma özelliği
• Seri üretim için sayaç fonksiyonu

Acrobat M5-M24 Kargo ve Teslimat Bilgisi

• Makina, endüstriyel makina taşımacılığına uygun şekilde sevkiyata hazırlanabilir.
• Tabla seçeneği HMS2 veya HMS3 olarak uygulama ihtiyacına göre değerlendirilebilir.
• Nakliye ve teslimat koşulları teslimat adresine göre belirlenebilir.
• Teslimat süresi stok ve üretim durumuna göre değişiklik gösterebilir.
