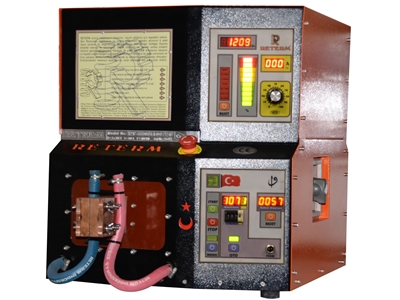

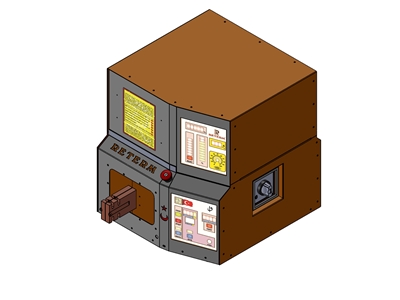

100 kW İndüksiyon Uç Isıtma Sistemi



Sistemin sağlıklı çalışabilmesi için, etiket değerine uygun 380V – 200A verebilecek kablo kesiti ile dengeli şebeke voltajına bağlanmalıdır.



Sistemin soğutulması için kireçsiz 3 ila 6 bar arası soğutma suyuna ihtiyaç duyulmaktadır. Su sıcaklığı ortam sıcaklığının 5 ila 10° derece altında veya üstünde olabilir.



Şebeke Voltajının aşırı dengesizliği, 380V volt standart gerilimin maksimum %15 tolerans aralığından çıkması, cihazın aşırı derecede yüklenmesi, suyun basıncının düşmesi veya su sıcaklığının 60° dereceyi geçtiği durumlarda cihaz kendini korumaya alacak, ve hata giderilene kadar start verilemeyecektir.



Çalışma bobininde insan sağlığına zarar verecek yüksek voltaj oluşmadığından temas halinde çalışanın elektrik akımına maruz kalması mümkün değildir. Cihaz etrafında yüksek frekanslı manyetik alan olduğundan topraklama yapılmadan enerji verilmemelidir.



Radyo, televizyon, cep telefonu gibi aygıtlar indüksiyon ısıtma cihazına fazla yakın olmamalı aksi durumda çalışma performansları düşebilmektedir. Çalışma Frekansı 1,7 Khz’den 12 Khz’e kadar ısıtılacak malzemenin rezonans frekansına göre değişebilir. Ünite etiket değerindeki amperin üzerinde çalışması için zorlanmamalı, aksi durumda cihaz duracak ve alarm ikaz ledi yanacaktır.



Cihazda, IGBT kısa devre, aşırı akım, düşük voltaj, aşırı ısınma, düşük su basıncı ve acil stop korumaları mevcuttur. Bu hata girişlerinden herhangi birinin gerçekleşmesi durumunda cihaz kendini kapatacaktır.
