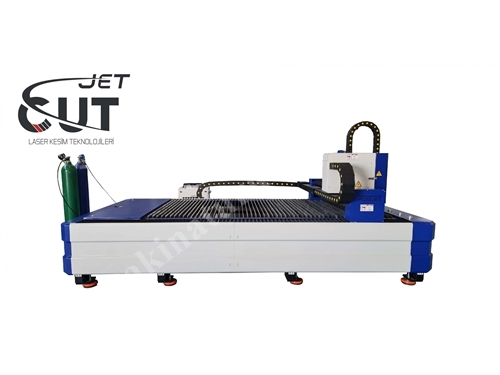

3 Eksen (3000x1500 mm) Tablalı Fiber Lazer Kesim Makinası
İlan No : | #00188215 |
Kategori: | Fiber Lazer Kesim Tezgahı |
Marka: | Robjet |
Model Tipi: | CUTJET L3-1530-O |
Ürün Tipi: | Satılık |
Ürün Durumu: | Sıfır |
Menşei: | Türkiye |
Teslim Durumu: | Stokta Var |
Konum: | Kayapa Mah. / Nilüfer / Bursa |
Kısa Detay: | 2 Yıl Garantili |
Satış Detayı: | Görüşülür |
Robjet Robotik Otomasyon
|
Robjet CUTJET L3-1530-O
3000x1500 mm Tablalı 3 Eksen Fiber Lazer Kesim Makinası
•Makine gövdesi çelik şase işlenmiş gövde üzerine alüminyum konstrüksiyon işlenmiş köprü ekseni yapısında imal edilmiştir.
• Lazer kesimi sırasında ortaya çıkan dumanın vakumlanıp toz toplama filtresine veya atmosfere gönderilmesi için çok hücreli emiş sistemi kullanılır.
3000x1500 mm Tablalı 3 Eksen Fiber Lazer Kesim Makinası Teknik Özellikleri
Robjet CUTJET L3-1530-O Teknik Bilgiler |
|||
Kesme Eksenleri |
|||
X Eksen |
3050 |
mm |
|
Y Eksen |
1520 |
mm |
|
Z Eksen |
150 |
mm |
|
Max. Sac Ölçüleri |
3048x1524 |
mm |
|
Max Sac Ağırlığı |
200 |
kg/m^2 |
|
Dinamik |
|||
Max. Hız X Eksen |
60 |
m/min. |
|
Max. Hız Y Eksen |
60 |
m/min. |
|
Max. Hız Senkron |
60 |
m/min. |
|
Max. Hızlanma X Eksen |
10 |
m/s^2 |
|
Max. Hızlanma Y Eksen |
10 |
m/s^2 |
|
Max. Hızlanma Senkron |
15 |
m/s^2 |
|
Konumsal Doğruluk |
±0,05 |
mm |
|
Tekrarlanabilirlik |
±0,03 |
mm |
|
Kontrol Ünitesi |
|||
CNC |
CYPCUT 2000 - EMPOWER |
||
PC |
|||
Port |
|||
Expansion Slots |
|||
Ekran |
19" Touch Panel |
||
Lazer Kesme Kafası |
Raytools |
||
Focus Uzunluğu |
150 mm / 125 mm |
||
Focus |
Automatic |
||
Lazer Ünitesi - Rezenatör (Raycus) |
|||
Ürün Kodu |
RFL-1000C |
RFL-2000C |
|
Çıkış Gücü (Nominal)W |
1000W |
2000W |
|
Operasyon Mod |
Continuous Wave Fiber Laser / Sürekli Dalga Formlu Fiber Lazer |
||
Polariszasyon |
Random |
||
Dalgaboyu |
1080 nm |
||
Çıkış Gücü Kararsızlığı |
<%3 |
||
Çıkış Bağlantı Opsiyonları |
QBH |
||
Çıkış Gücü Ayarı (%) |
10-100 |
||
Modülasyon Frekansı (Hz) |
50-50.000 |
||
Işın Çapı (mm) |
3±0.5(5.5±0.5 for RFL-QCS) |
||
Kırmızı Kılavuz Laser Gücü (mW) |
0,5-1 |
||
Işım Kalitesi (M2) |
<1,3 |
||
Malzeme |
RFL-1000C |
RFL-2000C |
|
Konstrüksiyon Çelikleri |
10 |
16 |
|
Paslanmaz Çelik |
4 |
6 |
|
Alüminyum (AlMg3) |
4 |
6 |
|
Bakır |
2 |
4 |
|
Pirinç |
4 |
5 |
Sac kesimi için kullanılacak olan lazer ışığı, lazer ünitesinde üretilir. Lazer ünitesinin modüllerinde üretilen ışınlar fiber kablo ile kesim kafasına kadar, herhangi bir kayıp olmadan rahatlıkla taşınır. Lazer güç kaynağı düşük - mod kilowatt - sınıfı lazerleri %10 - %100 güç seviyeleri arasında ışın profilinde değişiklik meydana getirmeyen yapıya sahiptirler. Bu özellik aynı lazerin hem düşük hem de yüksek güç gerektiren işlemlerde kullanılmasına imkan vermektedir.
Raycus lazerin uzun mesafedeki stabil ışın çapı özelliği uzun odaklı lenslerin kullanımına olanak vermektedir. Bu da lenslere zarar vermeden daha derin bir işleme alanı anlamına gelmektedir. 100 mt mesafelere kadar kullanılabilen Raycus lazerler farklı fiber çaplarının kolaylıkla adapte edilmesine imkan tanır. Bunun yanında fiber lazerlerde ayna, hassas ayna ayarı, lazer gazı gibi ihtiyaçların olmaması hafif ve küçük yapısı da diğer lazer tiplerine göre üstünlük sağlamaktadır.
- Üstün Işın kalitesi (BPP)
- Farklı güç seviyelerinde sabit kalabilen ışın kalitesi
- Uzun çalışma mesafelerinde küçük odaklama özelliği.
- Bakım gerektirmeyen çalışma imkanı.
- Modüler tak & kullan yapısı.
- Kompakt sağlam yapılı ve kolay ayarlanabilir.
- Diyot ömrü >100.000 saat
Lazer ünitesinde üretilen ışınlar fiber kablo ile kesim kafasına kadar taşınır. Kesim kafası fiber kablodan aldığı ışınları işleme yüzeyine odaklar.
Lazer kesim kafasının kesim esnasında kalkan veya ters dönen kesilmiş saçlara çarpması gibi yaşanabilecek kazalarda kafanın zarar görmesini önlemek amacıyla nozul üstünde seramik bir parça bulunmaktadır. Bu tür istenmeyen durumlarda bu parça kırılarak kafanın zarar görmesini engellemektedir. Seramik parça kırıldığında Şekil 1-01’deki gibi yenisi ile değiştirilmesi gerekmektedir.
Kesme kafasındaki kapasitif sensör, işlenen malzemeye olan mesafeyi sabit tutarak kararlı bir odak pozisyonunu garantiler. Kapasitif sensör sistemi nozul ile işlenen malzeme arasındaki mesafeyi Z-ekseninin hızlı şekilde kontrolü ile sabit tutar. Termal değişimlerden etkilenmemesi için lazer kafası su soğutmalı olarak seçilmiştir. Standart F150 mm kesme lensi ile Tab. 1-05’teki malzeme tipleri ve kalınlıklarında kesim yapılır.
Soğutucu
Soğutucu, lazer güç kaynağının, kesim kafasındaki optiklerin soğutmasını sağlayan cihazdır. Su bazlı bir soğutma sistemine sahiptir.
Çift devreli sistem sayesinde optiklere ve lazer güç kaynağına ihtiyaçları olan farklı sıcaklıklarda soğutma suyu gönderilir. Soğutucudaki su döngüsü kapalı devre olarak çalışır. Soğutma suyu olarak saf su kullanılır. 0°C derecenin altında ki hava sıcaklıklarında su haznesinin %30'u kadarına saf alkol koyulabilir. (Bu çalışma, -10°C ye kadar uygulanabilir).
Makina Ana Kaportası
Makine, (doğrudan ya da dolaylı) laser radyasyonu ve mekanik hareketli parçalardan, operatörü ve makine çevresindeki personeli korumak için tasarlanmış bir güvenlik kabini ile donatılmamıştır. Ekstra güvenlik uygulamaları için iş güvenliği mevzuatlarına ve çalıştırma koşullarına uyulması gerekir.
Kontrol Ünitesi
CYPCUT 2000 / EMPOWER CNC Kumanda, bağlı olduğu PCU ile beraber fiber lazer kesim uygulamaları için geliştirilmiş özel bir CNC kontrol ünitesidir.
Standart malzemelerin (Çelik, paslanmaz, alüminyum, pirinç, bakır) belli kalınlıklardaki hazır kesim parametreleri ROBJET eğitmenleri tarafından sisteme girilir. Operatör bu referans değerleri dikkate alarak değişen sac kalitelerine göre kesme kalitesini küçük ayarlarla iyileştirir.
- Lazer gücü, yol, hız, zaman ve hareketin bir fonksiyonu ile kontrol edilir.
- Kapalı çevrim mesafe kontrolü mevcuttur.
- Opsiyonel fonksiyonlar mevcuttur.
- 6 MB dahili kullanıcı hafızası ve USB girişi mevcuttur
- Tam otomatik kesme
- Gelişmiş optimizasyon
- Hızlı takım yolu çarpma koruması (Sac deformasyonu ile oluşabilecek hasarı engellemek için takım yolu optimizasyonu)
- Otomatik giriş noktası
- Kesme Yönü (Saat yönü ya da tersini destekler)
- Gelişmiş köşe uygulamaları mükemmel köşeler ve yumuşak kesim sağlar (Yuvarlatma, soğutma, yavaşlama, çevrimler)
- Gerçek tip yazı fontları (İşletim sisteminizin desteklediği herhangi bir yazı tipinde parça yerine metin yazılabilir ya da kazınabilir)
- Z-eksen kontrolü (ping-pong, head-up, deep)
- Ortak Kesimler (Bu özellik parça işlerken delme ihtiyacını azaltır ve özellikle kalın saclarda son derece kullanışlıdır)
Makinede merkezi otomatik yağlama kullanılmıştır. Bu şekilde makinenin bakım süresi azaltılmış, ayrıca zor ulaşılan noktaların kolayca yağlanması sağlanmıştır.
Makinede kullanılan merkezi yağlama sistemi pnömatik pompa tarafından basıncın redüktörle artırılması ve yağın hatlara progresif dağıtıcılar yoluyla dağıtılması prensibi ile çalışmaktadır.
Merkezi yağlama sistemi ile makinede X,Y,Z eksenlerindeki lineer arabalar, Z eksendeki vidalı mil somunu ve rulmanı, X ve Y eksendeki kremayerler ihtiyaçları olan farklı yağ debileri ile otomatik olarak yağlanmaktadır
Emniyet
Lazer kesim sistemi, makine ve CNC kontrol ünitesi, emniyet elemanları ile donatılmıştır. Bu sviç ve sensörler operatörü tehlikelerden korurken diğer taraftan sistemin yanlış ölçü programlaması ya da lazer kesme kafası ile parçanın çarpışması gibi durumlar sonucu lazer kafasını ve makineyi hasarlardan korur.
Mevcut arıza tespit sistemi de operatörü sürekli olarak sistemin durumu hakkında bilgilendirirken gereken düzeltmeleri yapmasına olanak verir. CNC Kontrol Ünitesi tarafından verilen uyarılar sonrası uygulanması gereken adımlar kumanda ekranında açık bir şekilde gösterilir. Makine ile çalışılırken iş güvenliği mevzuatlarına tamamen uyulmalıdır.
