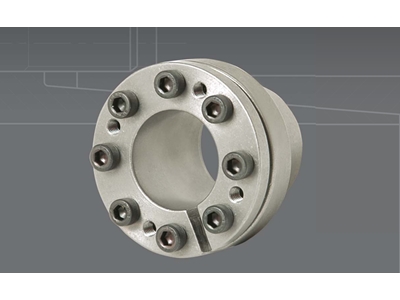

6-130 mm Taper Lock Systems

The UTL 100 series offers Taper Lock Systems available in sizes ranging from 6 mm to 130 mm. This locking assembly features a single taper design and consists of two tapered rings and a spacer. The design has minimum overall dimensions due to the reduced thickness of the cones, making it suitable for applications where small hubs are required. The UTL 100 series is recommended for mid-high torque applications and is self-centering.

Technical Specifications and Advantages:

Wide Size Range: Available in various sizes from 6 mm to 130 mm, catering to a broad range of industrial requirements.
Compact and Efficient Design: The single taper design with reduced cone thickness results in minimal overall dimensions, ideal for small hub applications.
Mid-High Torque Capacity: Capable of reliably transmitting mid-high torque values, ensuring effective performance in various applications.
Self-Centering: Provides excellent concentricity and self-centering, ensuring proper alignment and smooth operation of equipment.
Robust Construction: Consists of two tapered rings, a spacer, and DIN 912 standard fastening elements, ensuring durability and long-lasting performance.
Versatile Applications: Ideal for mechanical engineering, industrial machinery, and other applications requiring mid-high torque and small diameter use.

The UTL 100 series is designed to provide reliable and efficient performance in various industrial applications. With its mid-high torque capacity, compact design, and self-centering features, these taper lock systems guarantee optimal operation in mechanical engineering and other industrial sectors.

Locking assembly with single taper desing. Consists of two tapared rings ans a spacer. It has minimum overall dimensions in virtue of the reduced thickness of the cones. UTL-100 is suitable for the applications where small hubs are ruquested. It is recommended for mid-high torques and self centering.

6-130 mm Taper Lock Systems Technical Specification :

Sipariş Kodu / Code	Ölçüler / Dimensions							Bağlantı elemanları / Tightening screws			Başarımlar / Performances				Ağırlık / Weight kg
	d	D	L1	L2	L3	L	D1	DIN 912		Ma	Mt	Fass	Ps	Ph
	mm	mm	mm	mm	mm	mm	mm	Ad.	12.9 TİP	Nm	Nm	kN	N/mm²	N/mm²
UTL 100 - 6	6	14	10	18,5	21	24	25	3	M3	2	12	4	185	80	0,04
UTL 100 - 7	7	15	12	22	25	29	27	3	M4	5	25	7	235	110	0,06
UTL 100 - 8	8	15	12	22	25	29	27	3	M4	5	29	7	205	110	0,05
UTL 100 - 9	9	16	14	23	26	30	28	4	M4	5	44	10	205	115	0,06
UTL 100 - 10	10	16	14	23	26	30	28	4	M4	5	49	10	185	115	0,06
UTL 100 - 11	11	18	14	23	26	30	32	4	M4	5	53	10	170	105	0,07
UTL 100 - 12	12	18	14	23	26	30	32	4	M4	5	58	10	160	105	0,07
UTL 100 - 13	13	23	14	23	26	30	38	4	M4	5	63	10	140	80	0,11
UTL 100 - 14	14	23	14	23	26	30	38	4	M4	5	68	10	130	80	0,1
UTL 100 - 15	15	24	16	29	36	42	45	3	M6	17	127	17	185	115	0,22
UTL 100 - 16	16	24	16	29	36	42	45	3	M6	17	136	17	175	115	0,22
UTL 100 - 17	17	26	18	31	38	44	47	4	M6	17	180	22	190	125	0,25
UTL 100 - 18	18	26	18	31	38	44	47	4	M6	17	200	22	180	125	0,24
UTL 100 - 19	19	27	18	31	38	44	49	4	M6	17	210	22	170	120	0,26
UTL 100 - 20	20	28	18	31	38	44	50	4	M6	17	220	22	160	115	0,27
UTL 100 - 22	22	32	25	38	45	51	54	4	M6	17	250	22	115	80	0,34
UTL 100 - 24	24	34	25	38	45	51	56	4	M6	17	270	22	105	75	0,36
UTL 100 - 25	25	34	25	38	45	51	56	4	M6	17	280	22	100	75	0,35
UTL 100 - 28	28	39	25	38	45	51	61	6	M6	17	465	33	135	97	0,48
UTL 100 - 30	30	41	25	38	45	51	62	6	M6	17	510	33	127	90	0,48
UTL 100 - 32	32	43	25	38	45	51	65	6	M6	17	540	33	120	90	0,47
UTL 100 - 35	35	47	32	45	52	58	69	6	M6	17	790	45	105	80	0,58
UTL 100 - 38	38	50	32	45	52	58	72	8	M6	17	860	45	100	75	0,61
UTL 100 - 40	40	53	32	45	52	58	75	8	M6	17	900	45	95	70	0,68
UTL 100 - 42	42	55	35	45	52	58	78	8	M6	17	950	45	90	70	0,76
UTL 100 - 45	45	59	45	62	70	78	86	8	M8	41	1.890	84	110	85	1,2
UTL 100 - 48	48	62	45	62	70	78	87	8	M8	41	2.010	84	105	80	1,2
UTL 100 - 50	50	65	45	62	70	78	92	8	M8	41	2.100	84	100	75	1,4
UTL 100 - 55	55	71	55	72	80	88	98	9	M8	41	2.600	94	85	65	1,6
UTL 100 - 60	60	77	55	72	80	88	104	9	M8	41	2.840	94	75	60	1,8
UTL 100 - 65	65	84	55	72	80	88	111	9	M8	41	3.070	94	70	55	2,1
UTL 100 - 70	70	90	65	86	96	106	119	9	M10	83	5.250	150	90	70	3
UTL 100 - 75	75	95	65	86	96	106	126	9	M10	83	5.600	150	80	65	3
UTL 100 - 80	80	100	65	86	96	106	131	12	M10	83	8.020	200	100	80	3,5
UTL 100 - 85	85	106	65	86	96	106	137	12	M10	83	8.500	200	95	75	3,6
UTL 100 - 90	90	112	65	86	96	106	144	12	M10	83	9.000	200	90	75	3,9
UTL 100 - 95	95	120	65	86	96	106	149	14	M10	83	11.000	230	100	80	4,4
UTL 100 - 100	100	125	65	86	96	106	154	18	M10	83	15.000	300	120	95	4,6
UTL 100 - 110	110	140	90	114	128	140	180	12	M12	145	16.000	290	80	65	8,7
UTL 100 - 120	120	155	90	114	128	140	198	12	M12	145	17.500	290	70	55	10,6
