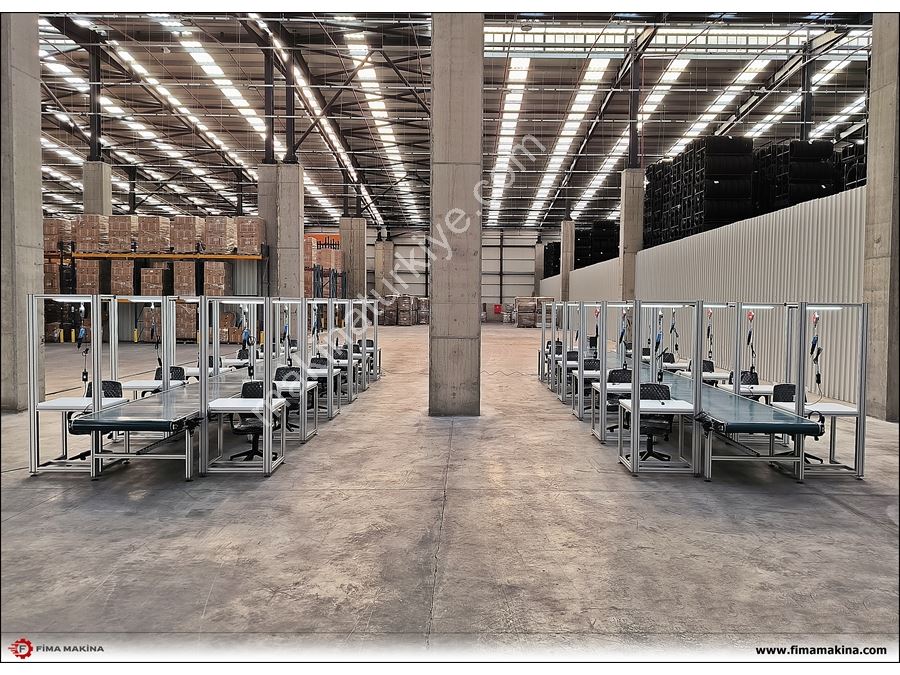

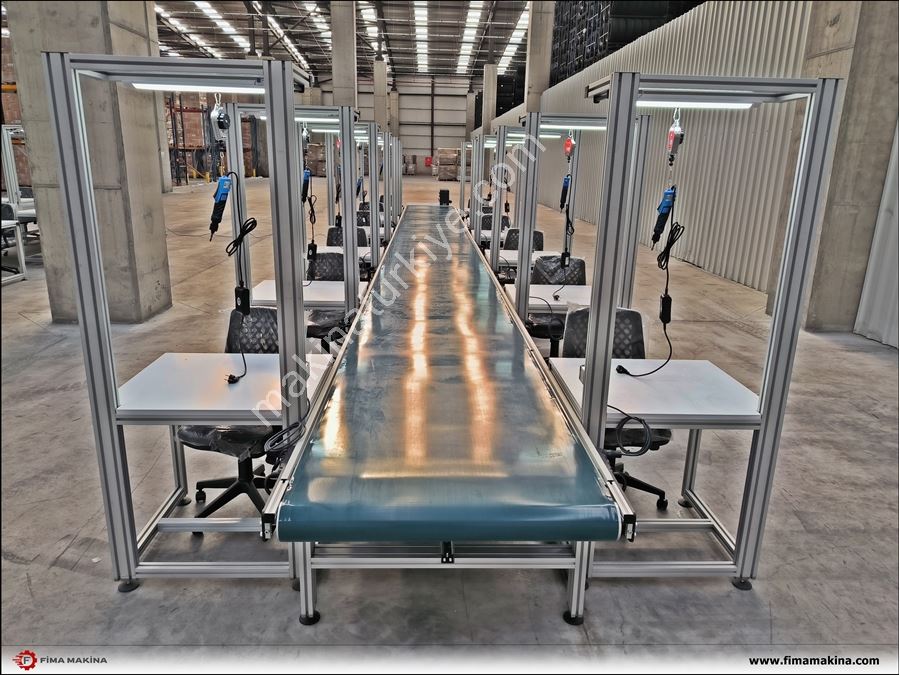

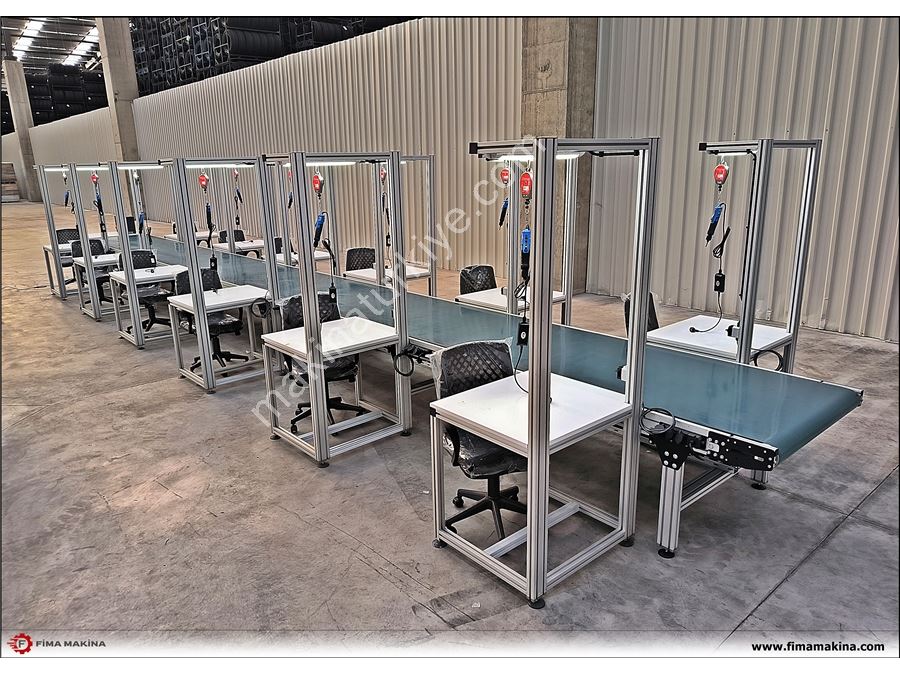

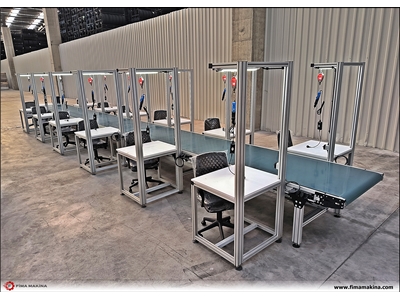

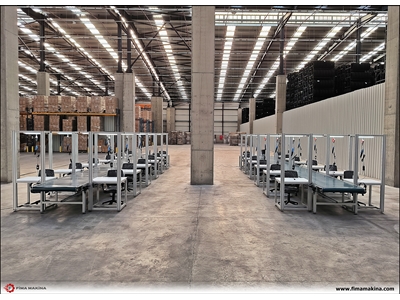

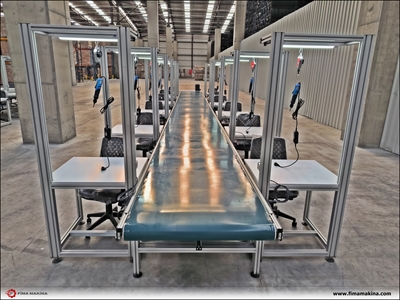

Aydınlatmalı Balanserli Masalı Sandaliyeli Ve Aydınlatmalı Konveyör Montaj Hattı

Konveyör Sistemi Nedir?

Konveyör sistemi; ürün, malzeme veya yüklerin bir noktadan başka bir noktaya otomatik ya da yarı otomatik şekilde taşınmasını sağlayan mekanik taşıma sistemidir. Fabrika, depo, lojistik merkezi, havaalanı, madencilik, gıda ve üretim hatlarında yaygın olarak kullanılır.

Temel amacı:

• İnsan gücünü azaltmak
• Taşıma hızını artırmak
• Üretim sürekliliği sağlamak
• İş güvenliğini artırmak
• Maliyetleri düşürmektir

Konveyör Sisteminin Temel Çalışma Mantığı

Bir motor hareket üretir → güç aktarılır → bant/rulo/zincir hareket eder → ürün taşınır.

Basit akış:

[Motor] → [Redüktör] → [Tahrik Tamburu] → [Bant] → Ürün Taşıma

Konveyör Sisteminin Ana Parçaları

1. Motor ⚙️

Sisteme hareket verir.

Görevi:

• Elektrik enerjisini mekanik enerjiye çevirmek
• Bandı döndürmek

Sembol:

(M)

2. Redüktör 🔩

Motor devrini düşürüp torku artırır.

Sembol:

[M]===<R>

• M = Motor
• R = Redüktör

3. Tahrik Tamburu ⭕

Bandı hareket ettiren ana tamburdur.

Sembol:

O======

4. Konveyör Bandı 🟩

Ürünün taşındığı hareketli yüzeydir.

Sembol:

=================

Malzemesi:

• PVC
• Kauçuk
• Poliüretan
• Tel örgü

5. Rulolar ⚪

Bandın düzgün ilerlemesini sağlar.

Sembol:

o o o o

6. Şase (Gövde) 🏗️

Tüm sistemi taşıyan metal konstrüksiyondur.

Genellikle:

• Çelik
• Paslanmaz çelik
• Alüminyum profil

7. Gergi Mekanizması 🔧

Bandın gevşemesini önler.

Sembol:

<====>

8. Sensörler 📡

Ürün algılama ve otomasyon kontrolü sağlar.

Türleri:

• Fotoelektrik sensör
• Endüktif sensör
• Kapasitif sensör

Sembol:

[ S ]

Basit Konveyör Sistem Şeması

 ÜRÜN AKIŞ YÖNÜ →
────────────────────────────────
[S] [S]
| |
O=================================O
| |
| |
[M]-[R] Gergi
────────────────────────────────

Açıklama:

• O = Tambur
• M = Motor
• R = Redüktör
• S = Sensör

Konveyör Çeşitleri

1. Bantlı Konveyör

En yaygın sistemdir.

Kullanım:

• Paket taşıma
• Kargo
• Gıda
• Fabrika hatları

Şema:

O======================O

2. Rulolu Konveyör

Ürün rulolar üzerinde ilerler.

Şema:

o--o--o--o--o--o

Avantaj:

• Düşük enerji tüketimi

3. Zincirli Konveyör

Ağır yük taşımada kullanılır.

Şema:

⛓⛓⛓⛓⛓

Kullanım:

• Otomotiv
• Palet taşıma

4. Vidalı (Helezon) Konveyör

Toz veya granül malzeme taşır.

Şema:

/\/\/\/\/\/\

Kullanım:

• Çimento
• Un
• Yem fabrikaları

5. Modüler Konveyör

Parçalı plastik bantlardan oluşur.

Avantaj:

• Kolay bakım
• Hijyenik yapı

Konveyör Sistemlerinde Otomasyon

Modern sistemlerde:

Sensör → PLC → Motor Sürücü → Konveyör

Kullanılan ekipmanlar:

• PLC
• İnverter
• Servo motor
• HMI ekran
• RFID okuyucu

PLC Kontrol Mantığı Örneği

Senaryo:

• Sensör ürün gördüğünde bant çalışır.

Basit mantık:

IF Sensör = ON
THEN Motor = ÇALIŞ

Elektrik kontrol sembolü:

[S] ----(M)

Konveyör Sistemlerinin Avantajları

✅ Sürekli taşıma sağlar
✅ İşçilik maliyetini azaltır
✅ Hızlı üretim sağlar
✅ Hata oranını düşürür
✅ İş güvenliği sağlar
✅ Otomasyona uygundur

Dezavantajları

❌ İlk yatırım maliyeti yüksek olabilir
❌ Bakım gerektirir
❌ Arıza durumunda hat durabilir
❌ Yanlış kapasite seçimi verimi düşürür

Kullanım Alanları

Endüstriyel Kullanım

• Fabrikalar
• Otomotiv
• Gıda üretimi
• İlaç sektörü

Lojistik

• Kargo merkezleri
• Depolar
• Havalimanı bagaj sistemleri

Madencilik

• Kömür
• Taş
• Maden taşıma

Konveyör Hesaplamalarında Temel Formüller

Bant Hızı

v=πDn60v=\frac{\pi D n}{60}v=60πDn​

• vvv = Bant hızı (m/s)
• DDD = Tambur çapı
• nnn = Devir sayısı

Güç Hesabı

P=F⋅vP=F\cdot vP=F⋅v

• PPP = Güç
• FFF = Kuvvet
• vvv = Hız

Konveyör Güvenlik Ekipmanları

Acil Stop Sistemi ⛔

Sembol:

[EMERGENCY STOP]

Koruyucu Kapaklar

• Tambur koruması
• Zincir muhafazası
• Sensör güvenlik alanı

Endüstride Tipik Bir Hat

Yükleme
↓
Konveyör-1
↓
Sensör
↓
Ayırıcı Sistem
↓
Konveyör-2
↓
Paketleme
↓
Sevkiyat

Sonuç

Konveyör sistemleri modern endüstrinin temel taşıma altyapılarından biridir. Doğru tasarlanmış bir sistem:

• üretim hızını artırır,
• iş güvenliği sağlar,
• enerji verimliliği sunar,
• otomasyonla tam entegre çalışır.
