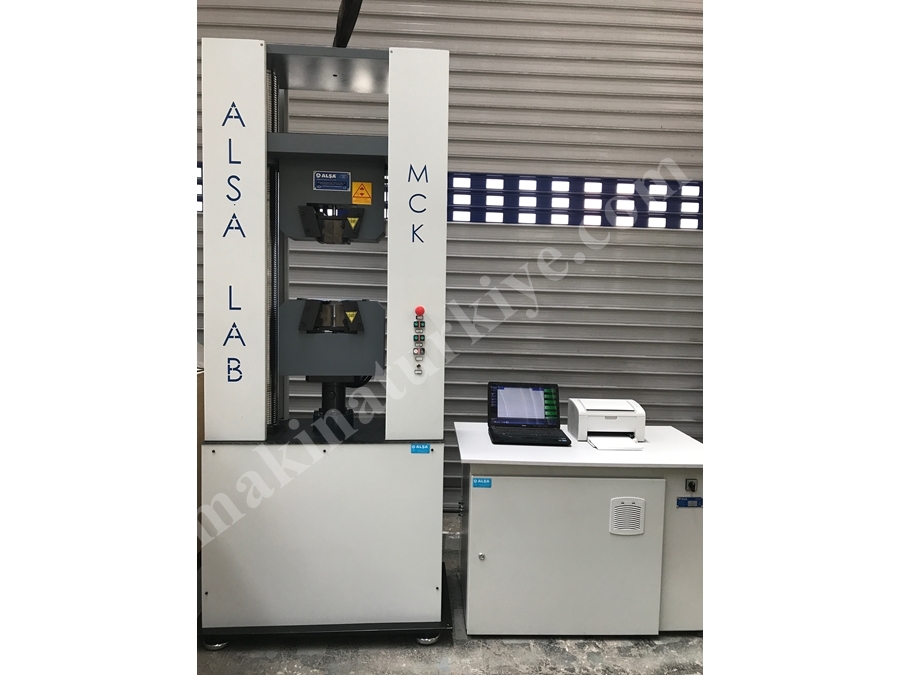

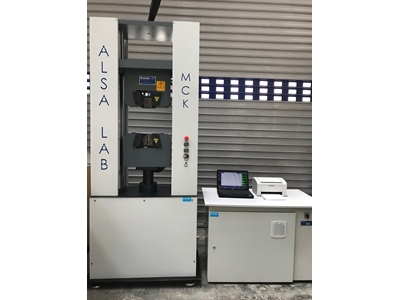

Elektro Mekanik Test Cihazı 40 Ton Kapasiteli

Alşa MCK-400

40 Ton Kapasiteli Elektro Mekanik Test Cihazı



ÜRÜN TANIMI



• Bilgisayar kontrollü,





• Elektro mekanik yüklemeli,





• Hassas vida ve somuna rediktör ve servo motor yüklemesi



TEKNİK ÖZELLİKLER
KAPASİTE :



• 400 kN



LOADCELL SEÇENEKLERİ :



• Opsiyonel olarak kapasitesinin altında üç adet Loadcell uygulaması yapılabilir.



YÜKLEME :



• Elektro mekanik servo motorlu



KUVVET - HASSASİYETİ :



• TS EN İSO 7500-1, ASTM E4 10002-2, BS 1610 DIN51221'e göre CLASS 1 / 05 (opsiyonel).



YAPILAN TESTLER :



• Çekme





• Basma





• Eğilme





• Yükte bekletme



TEST HIZ ARALIĞI



• 0,01-250mm/dak.





• 0,001-250mm/dak.





• 0,001-500mm/dak.



ÇENE TİPLERİ :



• Kayar çene (Wedge grip)



ÇENE EBATLARI :



• Düz malzeme çekme çeneleri aralığı 0-24mm





• Yuvarlak malzeme çekme çeneleri aralığı 4-30mm





• Çift kolonlu yükleme çerçevesi





• Müşteri istekleri doğrultusunda özel çeneler imal edilebilir.



KOLONLAR ARASI MESAFE :



• 600 mm - 700 mm



TEST MESAFESİ



• Çekme test aralığı 1500 mm



KORUMA DONGLEE:



• Operatör Donglee (Operatör Donglee cihaz kullanım bilgisi olmayan kişilerin cihazı çalıştırmasını engeller)





• Kalibrasyon Donglee (Yetkisiz kalibrasyon firma/kurum elemanlarının cihaza müdahale etmesini kısıtlar)



DATA TOPLAMA HIZI :



• 16BIT / 24BIT (opsiyonel) / 32BIT (opsiyonel)



KUVVET ÖLÇÜM REZİLASYONU :



• 1/300000



DEPLASMAN - HASSASİYETİ :



• +-0.1% mm



ÇALIŞMA SICAKLIĞI :



• 18-26 C



CİHAZ EBATLARI (E X B X Y mm) :



• 1200 x 800 x 2350





• 1300 x 800 x 2500





• Ebatlar kullanılabilecek aksesaurlara göre değişiklik gösterebilir.



AĞIRLIK :



• 1850-1950kg



GÜÇ :



• 4000W



KULLANILABİLEN OPSİYONEL AKSESUARLAR :



• Hidrolik çene





• İp/Halat çekme çenesi





• Kumaş çekme çenesi





• Kapanan çene





• Plastik numune çekme çenesi





• Pnömatik çene





• Basınç platformu (Üst başlık küresel)





• Eğilme platformu (3 nokta ve 4 nokta eğilme)





• Civata çekme test çeneleri





• Döküm numune çekme çeneleri





• Bağlantı elemanları çekme test çeneleri





• Boru çekme çeneleri (Kavisli çene)





• Zincir çekme çeneleri (Baklavalı çene)





• Yüksek ve düşük sıcaklık (iklimlendirme) kabini -40/-50/-60/-70 C -- +350 C (Çift kolonlu modellerde uygulanmaktadır).





• Yüksek sıcaklık fırını (Çemberi) 300 C - 1100 C (Çift kolonlu modellerde uygulanmaktadır).





• Film tutma çenesi





• Kemer tutma çenesi





• Yapışkan tutma çenesi





• Ayırma çenesi





• Yay test çenesi





• O-ring test çenesi





• Delme test çenesi





• Sünger basınç aparatı



EKSTENSIOMETRELER :



• Long travel ekstensiometre





• 10 mm - 50 mm tutma aralığı





• Deplasman aralığı 800 mm





• Clip on ekstensiometre





• Otomatik ekstensiometre





• Video ekstensiometre





• Lazer ekstensiometre



EKSTENSIOMETRE MARKALARI :



• Epsilon Estensiometre





• MF Ekstensiometre





• HBM Ekstensiometre





• BANNER Ekstensiometre



KULLANILAN MALZEME MARKALARI:



• Servo motor (Panasonic)





• Deplesman ölçüm cihazları (NOVATECHNIC)





• Kuvvet ölçüm cihazları (ALŞA - CAS - ESIT - HBM - PCM)





• Elektrik malzemeleri (Schneider - Telemechanic)





• Data veri toplama (Fatek - Gefran)



POZİSYONLAMA HASSASİYETİ :



• +-0.5%



GÜVENLİK DİREKTİFLERİ :



• CE



İLGİLİ SITANDARTLAR :



• TS 138 EN ISO 1002-1





• EN ISO 27





• EN ISO 604





• EN ISO 1319





• BS 3846





• ASTM E83





• DIN 51221







• MCK100 Modeli kendi standatına sahip olup, masaüstü çalışmaz.
