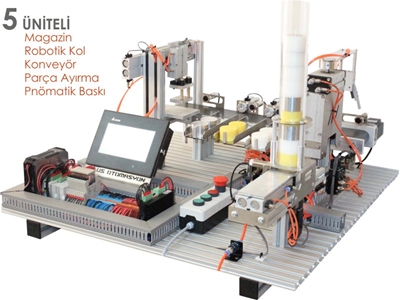

Fabrika Otomasyon Plc Eğitim Seti 5 Üniteli

FABRİKA OTOMASYON EĞİTİM SETİ

• Parça besleme, step motorlu konveyör bant, parça ayırma, robotik kol ve baskı üniteli
• 7 inc renkli operatör paneli (HMI - Human Machine Interface)
• Vakum sistemli, 180 derece dönebilen robotik kol
• Tampon baskı üniteli
• Ücretsiz ve Türçe PLC ve Operatör paneli yazılımları
• Öğrenme yeteneğine sahip özel optik sensörler
• 22 giriş - 11 çıkışlı PLC
• 4 optik, 1 kapasitif, 1 indüktif ve 13 silindir sensörlü
• STEP motorlu konveyör bant
• Ürün Kodu: PLC-5
• Fabrika Otomasyon Eğitim Seti bir üretim bandının küçük simülasyonudur. Otomasyon eğitim seti ile temel veya ileri seviye PLC ve operatör paneli programlama ve step motor sürme komutlarının kazandırılmasını sağlayan otomasyon PLC deney setidir. Parça besleme, step motorlu Konveyör bant, ayırma, robotik kol ile parça taşıma ve sensör eğitimlerini kapsayan mekatronik plc deney seti dir.
• Otomasyon eğitim seti nin uygulanmış video eğitimleri hiç bir kısıtlama olmadan eğitim seti ile birlikte verilmektedir. PLC eğitim videoları nın dağıtılmasında hiç kısıtlama yoktur.
• Mekatronik eğitim seti için kullanılan mekanik, pnömatik, elektropnömatik, elektronik cihazlar ve klemens, ray, kablo kanalı vb ekipmanlar endüstriyel en kaliteli ürünlerdir.

MAGAZİN ÜNİTESİ (PARÇA BESLEME)

Özel taşlanmış krom ve alüminyum şaseden oluşmaktadır. Kontrol ekipmanları tamamen endüstriyel ürünlerdir. Parçaların yerleştirildiği akrilik boru söküp takılabilir mekanizmaya sahiptir. Magazin ünitesi Deney seti parçalarını konveyör bant üzerine aktarma işlevini yaparken 4 farklı sensörden bilgi alarak gerçekleştirebilir.

Magazin ünitesi ile aşağıdaki deneyler yaptırılabilir;

• 1- Pnömatik sistemlerin endüstriyel kullanım, montaj ve çalışma sistemlerini öğretir.
• 2- Silindirin direk kontrolü
• 2- Silindirin sensörler yardımıyla periyodik çalıştırılması
• 3- Optik sensör yardımıyla parça bitiş kontrolü
• 4- Silindir hızının PLC programına ve çalışmasına etkileri
• 5- PLC ile giriş, çıkış, sürekli, zamanlı çalıştırma ve sayıcı eğitimleri yaptırılabilir.

STEP MOTORLU KONVEYÖR BANT

Konveyör bant, CNC torna ve frezede işlenmiş alüminyum ürünler kullanılarak imal edilmiştir. Diğer aksamlarında taşlanmış özel krom sac kullanılmıştır.

STEP motor motor mili konveyör tahrik rulosuna herhangi bir kaplin kullanılmadan direk akuple edilmiştir.

• KONVEYÖR BANT
• PARÇA AYIRMA BİRİMİ
•

• M12 konnektörlü öğrenme özellikli ileri limit sensörü
• M12 konnektörlü öğrenme özellikli geri limit sensörü
• 2.2 Nm, 0,18 step açılı güçlü STEP motor

PARÇA AYIRMA ÜNİTESİ

İndüktif sensör metal parçaları, kapasitif sensör yoğunluğu fazla olan parçaları ve optik sensör ise tüm parçaları algılar. Silindirler yardımıyla parçalar konveyör bant üzerinden haznelere aktarılır.

Kontrol ekipmanları tamamen endüstriyel ürünlerdir.

Parça ayırma ünitesi ile aşağıdaki dendeyler yapılabilir;

• SENSÖR EĞİTİMİ
• DÜŞEN VE YÜKSELEN KENAR
•

• Sensörlerin Çalışma prensibi
• Sensörlerin Cisim algılama mesafeleri
• Malzeme yoğunluğunun sensör algılama mesafesine etkisi
• Algılanacak cismin renginin sensör algılama mesafesine etkisi
• Algılama mesafe ayarının nasıl yapıldığı

ROBOTİK KOL

Robotik kol ünitesi yukarı / aşağı, 180 derece dönüş ve vakum ile parça yakalama hareket yeteneğine sahiptir.

Robotik kol dönüş açısı ve vakum pedi yüksekliği ayarlanabilir. Robotik kol ünitesi ile silindirler hızlarının PLC programına etkisini, silindirlerin kullanım yerlerini, montajını, silindir sensörlerini, vakum üretecinin çalışması ve kontrolü eğitimleri verilebilir.

• ARDIŞIK KONTROL PNÖMATİK SİSTEM
• Silindirlerin ardışık kontrolü
• Vakum üretecinin kontrolü
• Silindir sensörleriyle çalışmanın kolaylığı
• Konveyör üzerinden parça alma
• SFC ile birden fazla adım dizisinde çalışma
• Zaman ve sayıcı uygulamaları



  BASKI ÜNİTESİ

  Baskı ünitesi yükseklik farkı 20 mm olan değişik parçalar üzerine baskı işlemi gerçekleştirebilir. Farklı yüksekliklerdeki deney seti parçalarına baskı yapabilmesi için yaylı sistem kullanılmıştır. Baskı ünitesi konveyör bant sonuna konumlandırılmıştır. Konveyör bant ileri limit sensörü baskı yapılacak parçaların doğruluğunu teşhis eder.

  Baskı sisteminde lazerle işlenebilir özel kauçuk malzeme kullanılmaktadır. Sipariş sırasında talep edilirse, okulun logosu veya farklı tasarımlar yapmamız mümkündür.

DİĞER ÖZELLİKLERİ

Pozisyon kontrol komutlarıyla step motor devri ve step motor sürücü ile çözünürlüğü değiştirilebilir. Mikro switch'ler yardımıyla çözünürlük ve akım ayarı yapılabilir.

Magazin ünitesindeki akrilik boru sabitleme parçası ve parça kontrol sensörünün konumları ayarlanabilir.

Parça algılama sensörlerinin konumu ayarlanabilir. Farklı çalışma senaryoları üretilebilir.

Parça algılama sensörlerinin konumu ayarlanabilir.

Magazin parça kontrol sensörünün konumu değiştirilebilir.

PLC stop konumdayken, tüm sensörlerin ve silindirlerin çalışması gözlenebilir. Sensör konumları değiştirilebilir.

Konveyör gergisi sağlıklı bir şekilde ve kolayca yapılabilir.

HMI - OPERATÖR PANELİ
7 inc renkli dokunmatik ekran.

Dolum kutusunun konumu değiştirilebilir. Dolu olan kutu kolaylıkla boşaltılabilir.

VALF BLOĞU
Hava hatlarının takibi ve elle kumanda imkanı
Mini seri valfler - Metal rekor ve fittingsler

MERKEZİ KONTROL
Delta - Klemsan - Omron - Siemens veya herhangi bir marka PLC bağlanabilir.

BUTONLAR
PLC devrelerini başlatma ve durdurmak için
Âcil stop, Stop, Başlatma ve Sıfırılama

HAVA AÇMA KAPAMA VALFİ
Slide Valf, 6mm hava hortumu girişli
