Kaba Sıva Köşe Profil Üretimi Roll Form Makinası
İlan No: | #00235404 |
Kategori: | Roll Form Makinası |
Marka: | Masterikizler |
Model Tipi: | M-RF001 |
Ürün Tipi: | Satılık |
Ürün Durumu: | İkinci El |
Menşei: | Türkiye |
Teslim Durumu: | Stokta Var |
Konum: | Ataköy 7-8-9-10 Kısım Mah. / Bakırköy / İstanbul |
Satış Detayı: | Havale / EFT, Görüşülür |
Satıcıyla iletişim kur
Metal Kaba Sıva Profil Roll Form Üretim Hattı
1.1 Malzeme Özellikleri
Malzeme cinsi: DKP sac, galvanizli sac, boyalı galvanizli sac
Malzeme genişliği (mm): 41
Malzeme kalınlığı (mm): 0.20 (min) – 0.40 (max)
Rulo ağırlığı (kg): 500
Rulo iç çapı (mm): 500-600
Rulo dış çapı (mm): 1200
1.2 Hat Özellikleri
Hat hızı (mt/dak): 25 (maksimum)
1.3 Ürün Özellikler
Boy toleransı: +/- 1 mm
1.4 Güç, Gerilim, Akım Özellikleri
3 fazlı gerilim (V): 380
Hat üzerindeki toplam güç (kW): 15
1.5 Boya
Operasyonlar: antipas -> astar boy -> çelik macun -> son kat boya
2. HAT ELEMANLARI
2.1 Rulo Açıcı
*Bant genişliği (mm): 100
*Rulo taşıyıcı kapasitesi (kg): 500
*Rulo dış çapı (mm): 1200
*Rulo iç çapı (mm): 500-600 ayarlanabilir.
*Sürücü sistem ile kontrol edilecektir.
*Vuruş kapasitesi 200-250 arasıdır.
*Pres 3 kW sürücü ile kontrol edilecektir.
*Açma kalıbı 2379 Kalite çelikten üretilip tel erozyona tabi tutulacaktır.
2.2 Eksantrik Pres
*40 ton baskı kapasiteli hava kavramalı pres kullanılacaktır.
2.3 Malzeme Kanalı
*Rulo açıcı çıkışında 1 adet malzeme kanalı olacaktır.
*Eksantrik pres çıkışında 1 adet malzeme kanalı olacaktır.

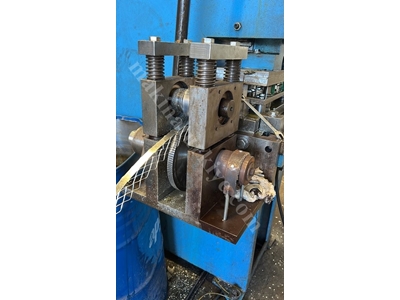

2.4 Rollform Makinası
*6 istasyonlu üniteden oluşturmaktadır.
*İstasyonlar 1040 Kalite malzemeden üretilecektir.
*Siyah fosfat kaplama yapılacaktır.
*İstasyon milleri 4140 ıslah çeliğinden üretilecektir. Malzemeler önce ıslah edilip sonra indüksiyon işlemine tabi tutulup yüzeysel sertlik taşlama yapılacaktır.
*Form makaraları 4340 kalite malzemeden üretilecektir. Üretim şekli önce normalize edilip sonra CNC işlemine tabi tutulup 60 HRC sertlik verilip, tekrar yüzeysel sert tornalama yapılacaktır.
*Makine üzerinde ürünün doğrusallığı ve kalibresi için gerekli üniteler bulunacaktır.
*Tahrik dişlileri 8620 sementasyon çeliğinden üretilecektir.
*3 kW 100 çıkışlı redüktörlü motor kullanılacaktır. (3 kW sürücü ile kontrol edilecektir.)
*İstasyonlara hareket 3 kW redüktörlü motordan 1 zincir ile hareket alınıp dişlilere verilerek sağlanmaktadır.

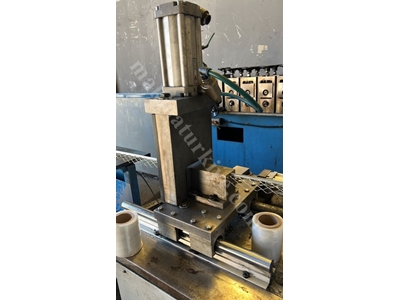

2.5 Kesme Ünitesi
*0.50m – 3.3m arasında kesim yapabilecek şekilde imal edilecektir.
*Kesme kalıpları yüksek kesme mukavemetli 2379 İsveç çeliğinden imal edilecektir. Tel erozyonda işlenip 62 HRC sertlik kazandırılmaktadır. Vakum sistemi ısıl işlem yapılmaktadır.
*Kesme sistemi hidrolik olup, servo motor sürücü ile kontrol edilecektir.
2.6 Paketleme Ünitesi
*Çıkan profilleri düzgün istifleyip, bağ yapılacak şekilde rollform çıkışına yapılacaktır. Çalışma şekli hareketi piston ile verilen tablanın profilin kesilmesi ile aşağıda doğru hareketi ile profilin düşmesi ile olacaktır.
2.7 Kontrol Sistemi
*Sistemde servo sürücü kullanılacaktır.
*PLC operatör panelden profil boyu, üretilecek profil miktarı ve üretim hızı parametreleri girilecek ve üretim verileri hafıza da saklanacaktır.
3. GÜVENLİK
*Pres ünitesi kalıp kısmı şeffaf kalın PVC plastik kapaklı pencere ile kapatılacaktır.
*Bant açma makinesi, pres, rollform makinesi, paketleme ünitesi üzerinde acil stop butonları bulunacaktır.
*Hat çalışmaya başladığında uyarıcı ikaz lambası yanacaktır.
*Hareket halindeki tehlikeli kısımlarda muhafazalar olacaktır.
*Aşırı yüklenmede otomatik stop (korumaya geçme) devreye girecektir.
