Teknofinsteel I.P.2 800x1,5 TWIN4

Kablo Kanalı Üretim Hattı / Cable Tray Production Line

TEKNİK ÖZELLİKLER VE PERFORMANS DEĞERLERİ
Burada belirtilen tüm değerler ± 10 % esneme payına sahiptir.
Çalışılacak Malzeme	Galvanizli çelik ve inox rulolar
Min. Kalınlık	mm	0,6
Max. Kalınlık	mm	1,5
Max. Çekme kuvveti	N/mm²	430
Max. Akma sınırı	N/mm²	265
	Rulo Ebatları
Max. Ağırlık	kg	8,000
Max. Genişlik	mm	800
Min. Rulo Dış çapı	mm	900
Max. Rulo Dış çapı	mm	1,600
Rulo İç çapı	mm	470÷520
	Profil Ebatları
Min. Baz	mm	80
Max. Baz	mm	600
Min. Yükseklik	mm	50
Max. Yükseklik	mm	100
Uzunluk	mm	2,000,3,000
Profillerin sözleşmede belirtilen ebatlarına ve esneme paylarına göre Teknofinsteel tarafından yapılan son çizimlerinin siparişin verildiği tarihten itibaren 10 gün içerisinde müşteri tarafından onaylanması gerekmektedir.
	Üretim hızı
Max. Üretim hızı	m/min	~30
Kesin rakam delme kalıbının şekline bağlıdır.
	Değiştirme zamanları
Kalınlık ayarı	min	~10
Profilin en ve boyundaki değişiklikler	min	~15
Çalışma yönü	soldan sağa
Elektrik gücü	V 400 ±10%	Hz 50
Pnömatik güç	6 - 8	bar
	Hattın renkleri
Alt parçalar	RAL 7024	gri
Üst parçalar	RAL 9002	beyaz
Emniyet parmaklığı	RAL 9002	beyaz
Hidrolik grup	RAL 7024	gri
Elektrikli kabinler	RAL 7032	gri
N° 01 ESNEK ROLL-FORMING KABLO KANALI ÜRETİM HATTI model I.P.2 800x1,5 TWIN4

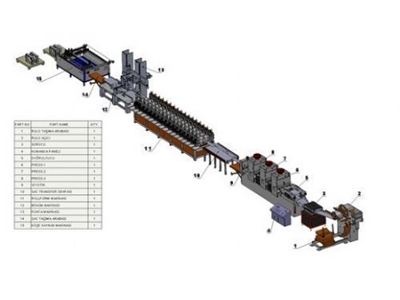

	ÜRETİM HATTININ TANIMI

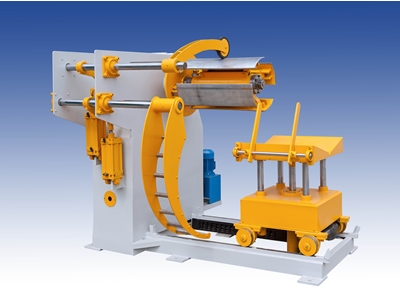

	1 - RULO KALDIRMA KAFESİ
Kapasite	Kg	8,000
Min. Rulo Dış çapı	mm	900
Max. Rulo Dış çapı	mm	1600
Yatay yerdeğiştirme	hidrolik
Kaldırma sistemi	hidrolik
	2 - RULO AÇICI
Mandreller	n°	1
Mandrel kesimleri	n°	4
Kapasite	kg	8000
Max. Rulo genişliği	mm	~800
Max. Rulo Dış çapı	mm	1600
Mandrel genişleme min-max	mm	470÷520
Mandrel genişleme	hidrolik
Mandrel döndürme	Motorlu
	Entegre Parçalar
RULO PRESLEME KOLU
	3 - DOĞRULTUCU
Max. Rulo genişliği	mm	800
Max. Kalınlık	mm	1,5
Giriş sürücüleri	n°	2
Doğrultucu sürücüler	n°	5
Aktarma	dişliler
Doğrultucu Sürücü Ayarları	Çarkla manuel/ tekerlekle manuel/
	Entegre parçalar
RULO GİRİŞİ YÖNLENDİRME APARATI
	4 - SEHİM (LOOP) KONTROLÜ
Çukur derinliği	mm	3000
Yakalama sistemi	fotosel
	Entegre parçalar
HİDROLİK GEÇİŞ SEHPASI
	5 - DELME VE KESME SİSTEMİ
Pres tipi	mekanik
Güç	t	130
	Entegre parçalar
RULO GİRİŞ YÖNLENDİRME APARATI
KESİM MAKASI
Kesim Tipi	hurdasız
Kesim sürücüsü	hidrolik
Max. Kalınlık	mm	1,5
Max. Genişlik	mm	800
	ELEKTRONİK RULO SÜRÜCÜ
Max. Genişlik	mm	800
Sürücü çapı	mm	127
Üst sürücü kaldırma sistemi	hidrolik
	6 - TAŞIMA TEZGAHI
Uzunluk	mm	4,000
Levha yerleştirme	motorlu sürücülerle
7 - ROLL-FORMING SİSTEMİ	mod. MTU 24-40/65 TWIN 4
Forming standlar	n°	12+12
Standlar arası mesafe	mm	~210/500
Max. Genişlik	mm	800
Min. Kalınlık	mm	0,6
Maks.Kalınlık	mm	1,5
Mil Çapı	mm	40/65
Kalınlık ayarlama	Kamlarla manuel
Aktarım	dişliler
Aktarım yağlama sistemi	yağ banyosu
Profil çekicinin maks. hızı	m/dk	40
	Entegre Parçalar
RULO GİRİŞ YÖNLENDİRME APARATI
SÜRÜCÜ YAĞLAMA SİSTEMİ
EKSENSEL DENGELEME SİSTEMİ (PATENTLİ
ELEKTRİK MOTORU
PROFİL DOĞRULTMA APARATI
İKİZ ENİNE YERLEŞTİRME SİSTEMİ
Motorlu, dijital gösterge son ayarları manuel
	8 - BOŞALTIM TEZGAHI
Length	mm	4000
Discharging type	pneumatic
	9 - ELEKTRİK, PNÖMATİK, HİDROLİK PARÇALAR
Tüm parçalar, kalite garantisi ve yedek parça kolaylığı sağlamak amacıyla tanınmış üreticilerden temin edilmektedir. Paket,telsiz bağlantısı için bir modem içermektedir.
	10 - KORUYUCU MUHAFAZA VE HATTIN SERTİFİKASYONU
