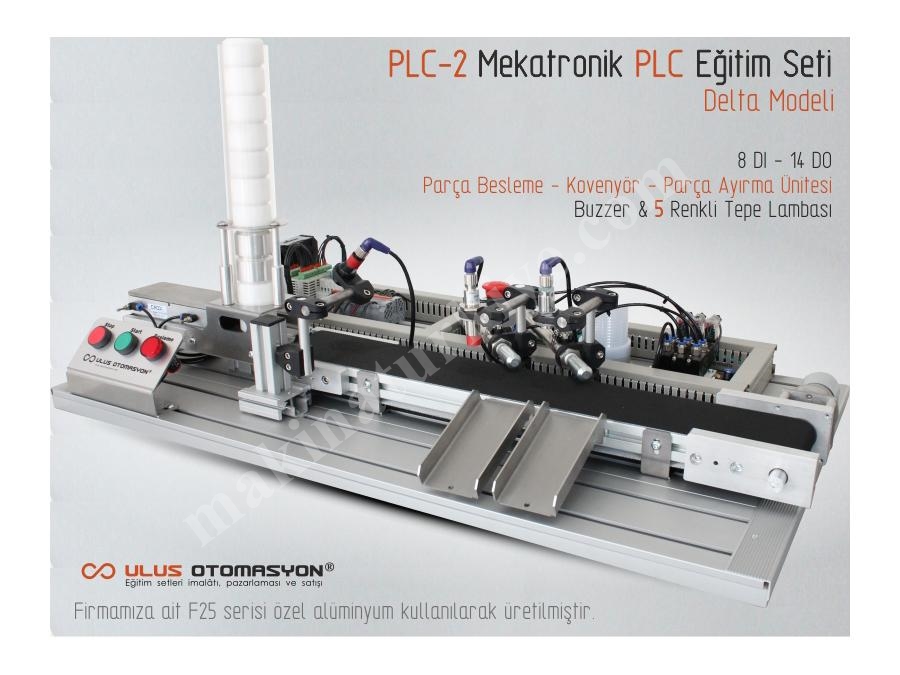

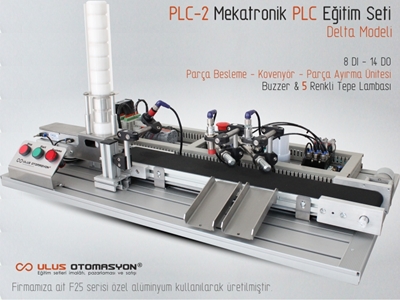

Konveyör Bantlı Plc Eğitim Seti

KONVEYÖR BANTLI PLC EĞİTİM SETİ

• Parça besleme, konveyör bant ve parça ayırma üniteli
• Tamamen alüminym ve krom sactan üretilmiştir.
• Ücretsiz ve Türçe PLC ve Operatör paneli yazılımları
• Öğrenme yeteneğine sahip özel optik sensörler
• 14 giriş - 6 çıkışlı PLC
• 4 optik, 1 kapasitif, 1 indüktif ve 5 silindir sensörlü
• %100 gerçeklik ve pratik yapma imkanı
• Her marka ve model PLC takılabilir
• Ürün Kodu: PLC-2
• PLC eğitim seti temel, orta ve ileri seviye PLC programlama becerisinin kazandırılmasını sağlar. Konveyör bant, ayırma, aktarma ve sensör eğitimlerini kapsayan mekatronik plc deney seti dir.
• PLC eğitim seti nin uygulanmış video eğitimleri hiç bir kısıtlama olmadan eğitim seti ile birlikte verilmektedir. PLC eğitim videoları nın dağıtılmasında hiç kısıtlama yoktur.
• PLC deney seti için kullanılan PLC ve operatör panellerinde özellikle Türkçe dil desteği olan, hiç bir kısıtlama olmayan ücretsiz yazılım (program) desteği sağlayan, yazılımları güncelleştirilmesine izin veren, arızalanması vb diğer sebeplerden ötürü garanti kapsamında olan / olmayan ürünlerin 2 hafta gibi kısa sürede değişim / tamirini yapan, kullanımı kolay ve fonksiyonel endüstriyel ürünleri kullanmayı tercih ediyor ve tavsiye ediyoruz.

MAGAZİN ÜNİTESİ (PARÇA BESLEME)

Özel taşlanmış krom ve alüminyum şaseden oluşmaktadır. Kontrol ekipmanları tamamen endüstriyel ürünlerdir. Parçaların yerleştirildiği akrilik boru söküp takılabilir mekanizmaya sahiptir. Magazin ünitesi Deney seti parçalarını konveyör bant üzerine aktarma işlevini yaparken 4 farklı sensörden bilgi alarak gerçekleştirebilir.

Magazin ünitesi ile aşağıdaki deneyler yaptırılabilir;

• 1- Pnömatik sistemlerin endüstriyel kullanım, montaj ve çalışma sistemlerini öğretir.
• 2- Silindirin direk kontrolü
• 2- Silindirin sensörler yardımıyla periyodik çalıştırılması
• 3- Optik sensör yardımıyla parça bitiş kontrolü
• 4- Silindir hızının PLC programına ve çalışmasına etkileri
• 5- PLC ile giriş, çıkış, sürekli, zamanlı çalıştırma ve sayıcı eğitimleri yaptırılabilir.

• LADDER
• SFC
• TIMER
• COUNTER
•

• Mühürleme uygulamaları
• Set Reset uygulamaları
• Aritmatik İşlemler: Çarpma, bölme, toplama ve çıkarma

DC MOTORLU KONVEYÖR BANT

Konveyör bant, CNC torna ve frezede işlenmiş alüminyum ürünler kullanılarak imal edilmiştir. Diğer aksamlarında taşlanmış özel krom sac kullanılmıştır.

DC motor motor mili konveyör tahrik rulosuna direk akuple edilmiştir. Herhangi bir kaplin kullanılmamıştır. Parça işleme hassasiyetinin ne kadar iyi olduğunun göstergesidir.

• KONVEYÖR BANT
• PARÇA AYIRMA BİRİMİ
•

• M12 konnektörlü öğrenme özellikli ileri limit sensörü
• M12 konnektörlü öğrenme özellikli geri limit sensörü
• 90 d/dk 24V DC redüktörlü motor

PARÇA AYIRMA ÜNİTESİ

İndüktif sensör metal parçaları, kapasitif sensör yoğunluğu fazla olan parçaları ve optik sensör ise tüm parçaları algılar. Silindirler yardımıyla parçalar konveyör bant üzerinden haznelere aktarılır.

Kontrol ekipmanları tamamen endüstriyel ürünlerdir.

Parça ayırma ünitesi ile aşağıdaki dendeyler yapılabilir;

• SENSÖR EĞİTİMİ
• DÜŞEN VE YÜKSELEN KENAR
•

• Sensörlerin Çalışma prensibi
• Sensörlerin Cisim algılama mesafeleri
• Malzeme yoğunluğunun sensör algılama mesafesine etkisi
• Algılanacak cismin renginin sensör algılama mesafesine etkisi
• Algılama mesafe ayarının nasıl yapıldığı

DİĞER ÖZELLİKLERİ

Magazin ünitesindeki akrilik boru sabitleme parçası ve parça kontrol sensörünün konumları ayarlanabilir.

Parça algılama sensörlerinin konumu ayarlanabilir. Farklı çalışma senaryoları üretilebilir.

Parça algılama sensörlerinin konumu ayarlanabilir.

Magazin parça kontrol sensörünün konumu değiştirilebilir.

PLC stop konumdayken, tüm sensörlerin ve silindirlerin çalışması gözlenebilir. Sensör konumları değiştirilebilir.

Konveyör gergisi sağlıklı bir şekilde ve kolayca yapılabilir.

Sistemin yağlama miktarı ve hava basıncı şartlandırıcı ile ayarlanabilir.

Dolum kutusunun konumu değiştirilebilir. Dolu olan kutu kolaylıkla boşaltılabilir.

VALF BLOĞU
Hava hatlarının takibi ve elle kumanda imkanı
Mini seri valfler - Metal rekor ve fittingsler

MERKEZİ KONTROL
Delta - Klemsan - Omron - Siemens veya herhangi bir marka PLC bağlanabilir.

BUTONLAR
PLC devrelerini başlatma ve durdurmak için
Âcil stop, Stop, Başlatma ve Sıfırılama

HAVA AÇMA KAPAMA VALFİ
Slide Valf, 6mm hava hortumu girişli
