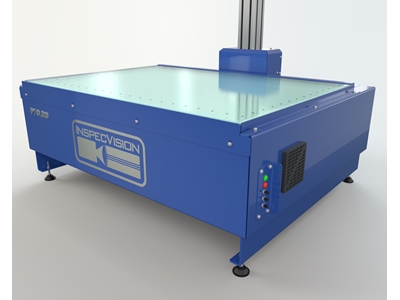

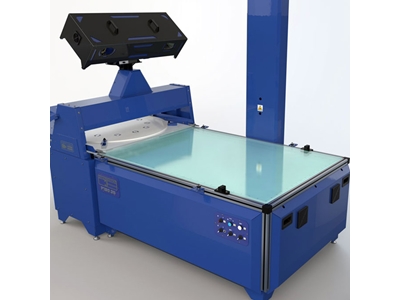

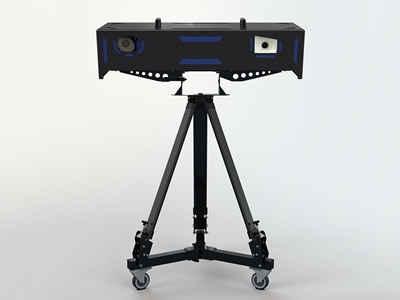

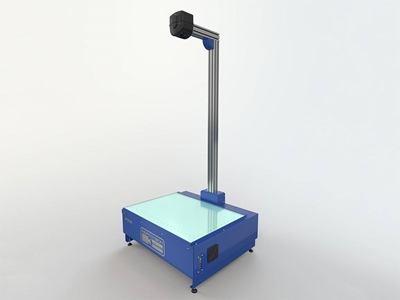

Optiscan Os350.10 Optik Tarayıcı ve Ölçüm Sistemi

Optiscan, yüzeyleri ve kenarları 3B olarak arka ışık teknolojisiyle tarayabilen dünyanın ilk 3B tarama sistemidir. OS 2000.35 modelin hassasiyeti 35 mikron olmakla beraber her taramada 10 saniyeden az bir sürede 40milyona kadar kenar ve 20 milyona kadar yüzey ölçümü yapabilmektedir. Bu modelin tarama alanı 200*112,5*112,5 olup Full HD projektörü ve kamerasıyla beraber  saniyede 250.000 nokta tarayabilmektedir. Entegre kamerası 65 mp ve üstündedir.STL,ASCII,PLY,VRML formatlarında veri verebilmektedir.Daha fazla ayrıntı için arayabilirsiniz.

Optiscan, yüzeyleri ve kenarları 3B olarak arka ışık teknolojisiyle tarayabilen dünyanın ilk 3B tarama sistemidir.
*Ölçümlerin nomimal CAD modeliyle karşılaştırılması ve hataların sapma haritalarının üç boyutlu oluşturulması
*Delik,çukur ve silindir gibi özelliklerin 2B veya 3B boyutlarının ölçülmesi ve CAD nominalleriyle karşılaştırılması.
*Tarama verilerini nokta bulutu olarak çıkarılması.
*Nokta bulutlarının CAD nominalleriyle örtüştürülmesi.
*GD&T verilerini ve kullanıcı tarafından tanımlanan tarama raporu oluşturulması
*Kenar ölçümünde patentli arka ışık teknolojisini kullanır.
*Her türlü 3 boyutlu tarama ve tersine mühendislik yazılımlarına uyumludur. STL,ASCII,VRML, PLY formatlarında çıktı vermektedir.
*Kolay kullanım rahatlığı

Tüm OptiScan modelleri standart olarak aşağıdaki öğeleri içerir:
24 GB hafızalı 8 çekirdekli PC, 21” HD ekran, klavye, özel grafik kartı
Bilyalı tip tarayıcı kalibrasyon artefaktı
Plaka tipi tarayıcı kalibrasyon artefaktı
İhracat paketi

(1) X ekseni boyunca ölçülen maksimum görüş alanı
(2) Y ekseni boyunca ölçülen maksimum görüş alanı
(3) Z ekseni boyunca ölçülen maksimum görüş alanı
(4) Döner bileşen yeniden konumlandırma diski rulmana monte edilmiştir ve gömülü işaretlere sahiptir
(5) Tarayıcı yeniden konumlandırma cihazı, tarayıcı ile tarayıcı arasındaki açıyı değiştirir. Daha iyi ölçüm kapsamına olanak tanır.
(6) İşaretleyiciler yeniden kullanılabilir ve çok işlevlidir (manyetik, kendinden yapışkanlı ve cırt cırtlı tutturucular)

İnspecvision Optiscan Teknik Özellikleri
