| İlan No: | #00092239 |
| Kategori: | Otomatik Cam Kesim Masası |
| Marka: | Bottero |
| Model Tipi: | 340 BCS |
| Ürün Tipi: | Satılık |
| Ürün Durumu: | Sıfır - Yeni |
| Menşei: | Diğer |
| Konum: | Teşvikiye Mah. / Şişli / İstanbul |
| Garanti Durumu: | 2 Yıl Garantili |
| Satış Detayı: | Havale / EFT, Görüşülür |

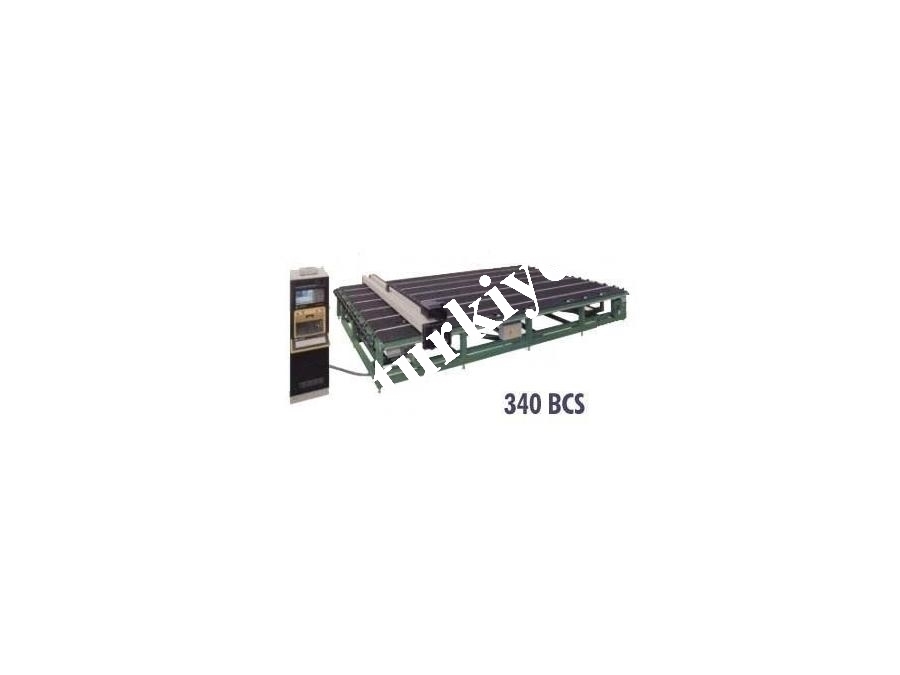

340 BCS JUMBO ŞEKİLLİ KESİM MASALARI
GENEL ÇALIŞMA PRENSİPLERİ
340 serisindeki makineler, çeşitli yükleme şekillerini içinde bulunduran tam otomatik üretim hatları ile kombine çalışmak üzere imal edilir.
Kesim masasında cam transferini sağlayan 5 adet kayış bulunur.
Kayışların aşağı yukarı hareketini sağlayan pnömatik sistem mevcuttur.
Kesim masası özel çuha ile kaplanmıştır.
Ön ve yan gönyeleme takozlarının kullanılmasına gerek kalmadan, özel bir lazer kullanılarak gerçekleştirilen elektronik gönyeleme sistemi mevcuttur.
Bu makine, her türlü düz, diagonal ve şekilli kesimi mükemmel ve tam otomatik konumda yapabilecek kapasitededir.
Kesim köprüsü, kesim masası üzerinde karşılıklı bulunan dişli sistemi ile montelidir.
Köprü hareketi, dikey konumda monteli kremayer dişli üzerinde hareket eden pinyon dişliler ile düzenli bir biçimde sağlanmaktadır. Dişliler alt kısımda olduğundan dişler arasında herhangi bir pislik birikimi olmaz.(Kırık cam ,)
Kesim kafası, taşıyıcı üzerinde bulunan ve bir motora direkt olarak bağlı dişli mekanizması ile köprü üzerinde hareket eder.
Kesim basıncı, kesim kafasına monte edilmiş basınç regulatörünün bilgisayardan kontrol edilmesiyle ayarlanabilir.
Yağlama sisteminde bulunan yağ ayar vanası sayesinde, yağ akışı en uygun seviyede ayarlanabilir.
Bilgisayarın, güç kaynağının ve sürücülerin de içinde bulunduğu 3 eksen kontrollü ayrı bir kontrol kabini bulunmaktadır.
Kesim masasının çeşitli fonksiyonları için gerekli olan kesim bilgilerinin girilmesi bilgisayar sayesinde kolayca yapılmaktadır.
Tüm kesim programları ve kesim verileri bilgisayarın hard diskinde saklanabilmektedir.
Masada cam olup olmadığını anlayan kesim kafasına monteli bir sensör vardır. Masada cam yoksa, cam kötü yerleşmiş
Kesim kafası ve cam arasındaki tek bağlantı noktası kesim ucudur.
Opsiyon
Shape Scanner (Şekil Tarama Sistemi)
(Böylece operatör kesim basıncını bilgisayardan hassas bir şekilde ayarlar.)
veya kırık ise bu sensör sayesinde masa ve kafanın zarar görmesi engellenir.
Bottero patentli bir sistemle, ölçüsü belli olmayan veya geometrik olan şekiller kesim masası üzerinde shape scanning (şekil taraması) kullanılarak, ölçülendirilebilir. Kesim masası üzerine tahta, cam veya kartondan şekil şablonu gelişigüzel koyulur.
Kesim köprüsü üzerine yerleştirilen tarama sistemi devreye sokularak, şekil ölçüleri on line bilgisayara aktarılır.
Plaka içine yerleştirilen şekiller kesime hazır hale gelir. Aynı anda 20 adet şekil taranabilir.
Şekil tarama işlemleri mouse (fare) yardımıyla tamamen bilgisayardan gerçekleştirilir. Taranan şekil bilgileri otomatik olarak bilgisayara aktarılmaktadır.
GENEL TEKNİK ÖZELLİKLER
NORMAL BOY
JUMBO BOY
MASA BOYUTLARI
4960 x 3500 mm
7370 x 3950 mm
AĞIRLIK
2000 kg (Yaklaşık)
2500 kg.(Yaklaşık)
KESİLEBİLECEK MAXIMUM CAM BOYUTLARI
3650 x 2750 mm.
6100 x 3300 mm
KESİLEBİLECEK MAX. VE MIN.CAM KALINLIKLARI
2 - 19 mm
2 - 19 mm
MASANIN AYARLANABİLİR YÜKSEKLİĞİ
880 - 920 mm
880 - 920 mm
AZAMİ KESİM TOLERANSI
MAKİNE 100 MT/DAK. İLE ÇALIŞTIĞINDA AZAMİ KESİM TOLERANSI
+/- 0.25 mm
+/- 0,15 mm
+/- 0.25 mm
+/- 0,15 mm
DİAGONAL KESİM TOLERANSI ( 2 m2’den az ise)
0.5 mm
1 mm
DİAGONAL KESİM TOLERANSI ( 2 m2’den fazla ise )
1.0 mm
2 mm
ŞEKİLLİ KESİM TOLERANSI
+ / -0.3 mm
+ / -0.3 mm
DÜZGÜNLÜK
0,5 mm
0.5 mm
TEKRARLANABİLİRLİK
+ / - 0.15 mm
+ / - 0.15 mm
MAX. KESİM HIZI
140 m / min
140 m / min
TRANSFER KAYIŞLARININ HIZI
40 m/min
40 m/min
TOPLAM GÜÇ
12,9 KVA
13,8 KVA
TÜKETİLEN HAVA MİKTARI
600 nL / min
600 nL / min
