Tam Otomatik (Cutter) Pastal Kesim Makinası

• Makine ana kumanda paneli, köprü ve kesim, vakum ünitesi olmak üzere 3 kısımdan oluşmaktadır

• Kesim alanı maksimum boyu 2 (iki metre ) dir.

• Kesim yüksekliği vakum altında 7 ve 9 cm dir

• Kesim başlangıç noktası lazer ile kullanıcı tarafından ayarlanabilir.

• Kesim yüzeyi konveyör bantlı, fırçalı, hareketli toplama bantlıdır

• Yazılım dili Türkçe / İngilizce/ Çince

• Panasonic marka 7 adet Servo sürücü ve motora sahiptir.

• Kesilecek kumaş ve pastal yüksekliğine göre vakum seviyesi parametrik ayarlanabilir .

• İnternet üzerinden uzaktan yazılımsal teknik yardım özelliğine sahiptir.

• Optimizasyon ile kesim sırasının değiştirilebilmesi özelliğine sahiptir.

• Kesime başlanamadan önce kesilmesi istenmeyen parçaların işaretlenip kestirilmeden pas geçilmesi özelliğine sahiptir.

• Makine çalışırken elektirikler kesilir makine durursa kesime kaldığı yerden devam etme özelliğine sahiptir.

• Pastal çaprazlığının lazer yardımı ile algılanıp parçaların kesilmeden önce açı farkına göre kesilmesi simule etme özelliğine sahiptir.

• Çıtların ölçülerinde değişiklik yapılabilir.(normal ı çıt,v çıt )

• Kalıp ölçüsünün arttırılıp azaltılarak kumaş enine yetmediğinde müdahale etme özelliğine sahiptir

• .Parçalar sıralı bir şekilde kesilebilme özelliği

• Otomatik yağlama sistemi mevcuttur

• Simetri kesim özelliği.(parça içerisinde, saat yönü ve saat yönü tersi yönde kesim yapabilme özelliği)

• Operatör panelinde bir adet makine önü ve arkasında birer adet toplamda 3 adet acil durdurma butona sahiptir  .

• Tüm cad sistemleri ve bir çok dosya formatı ile uyumludur. Kesilen parçanın ölçüsünün CAD programından gelen kalıp ölçüsünden sapması en fazla +-0,1(artı eksi sıfır virgül bir) mm dir.

• Kullanıcı panelinde flash disk için USB girişi mevcuttur.

• Kullanılıcı ana kumanda panelinde alt maddelerdeki parametreler elle ayarlanabilir.

  • Kesimi başlatma bitirme

  • Acil durdurma

  • Köprünün ileri geri hareketi

  • Kesim kafasının sağa sola hareketi

  • Bıçak bileme

• Alt maddelerde belirtilen parametreler yazılım üzerinde kontrol edilebilir

  • Kesim yolu

  • Kesim hızı

  • Kesilen pastal sayısı

  • Hata bilgisi

  • Vakum seviyesi

  • Pastalı en ve boy olarak büyütüp küçültme

  • Bıçak değiştirme zamanı

  • Kesilen iş ekranda eş zamanlı görüntüleyebilme.

  • Kesim penceresinin en ve boy ölçüleri ekranda görülebilir.

  • Kumaş türüne göre hazırlanan parametreleri hafızaya alma özelliği.

  • Çalışırken kumaş kesim parametreleri değiştirilip ayarlanabilir.

• Taşıyıcı köprü üzerinde çarpma kolları ve gelişmiş sensör sistemine sahiptir.

• Kesim köprüsü x ve y ekseninde daha sağlam olan krameyer dişli (metal dişli ) üzerinde çalışmaktadır .

• Otomatik delik delme özelliğine sahiptir panch.

• Maksimum Bıçak hızı 4000 devir/dakika

• Çift bileme taşlı otomatik bileme ünitesi ile bıçağın iki yönü otomatik olarak bileme sistemine sahiptir

• Parametreler üzerinden istenen kesim mesafelerinde bıçağı otomatik bileme özelliği.

• Makinenin toplam boyu 5 metredir .

• Makinanın ağırlığı 3600kg

• Kesim makinesinin en yüksek kesim hızı 60 metre/dakika dır

• Vakum ünitesinde susturuculudur. Vakum ünitesinde değiştirilebilir filtre tertibatı mevcuttur.

• Vakum motoru 18.5 KWA dır.

AMBALAJLAMA VE ETİKETLEME:

• Ahşap sandık

• Marka ve modeli

• İmal tarihi ve menşei

• Seri numarası

• Çalışma voltajı ve amperi

• Emniyet ikaz işareti

• Emniyet yazıları

MAKİNA İLE VERİLEN SARF MALZEMELER

• 12 adet bıçak

• bıçak vidası 10 ad

• 2 adet bileme taşı

• 1 adet bıçak kılavuzu

• 1 adet bıçak sırt destek aparası

• Kesici kafa sarf malzeme kiti 1 takım

• Krank mili,krank mili rulmanı ,biyel kolu rulmanı ,bıçak bağlantı parçası ,bileme taşı

• 1 adet  Pinomatik

• Tornavida takımı

• Alyan anahtar takımı

• 1 top vakum naylonu

• 1 top pastal altı kağıdı

MÜŞTERİ TARAFINDAN SAĞLANMASI GEREKEN ALTYAPI ÇALIŞMALARI

• 15 kwlık UPS (kesintisiz güç kaynağı)

• Toprak hattı

• 125 amper  trifaze elektirik 380 volt en az 8 ’lik iki adet bakır kablo ( Kablolardan biri ups çıkışlı diğeri şebeke )

• En az 300 lük komprösör (hava kurutmalı)

GARANTİ ŞARTLARI

• Makinanın teslim tarihinden itibaren geçerli olmak üzere bir yıl yedek parça ve servis garantilidir.

EXTRA OPSİYONLAR

• 9 cm yüksekliğinde vakumlanmış kumaşı kesebilen makine 20.000 USD fiyat farkı

• Akıllı bıçak sistemi (Çok katlı kesimlerde bıçağın esnemesi nedeniyle ortaya çıkan alt ve üst kattaki ölçü farklarını engelleyen özeliktir ) 4.000 USD

• Masadan masaya transfer 5.000 USD

• Bıçak soğutma sistemi 1.000 USD

• Pastal tutucu apara (bayt çekerken ) 2.000 USD

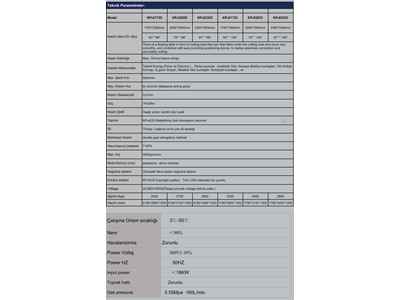

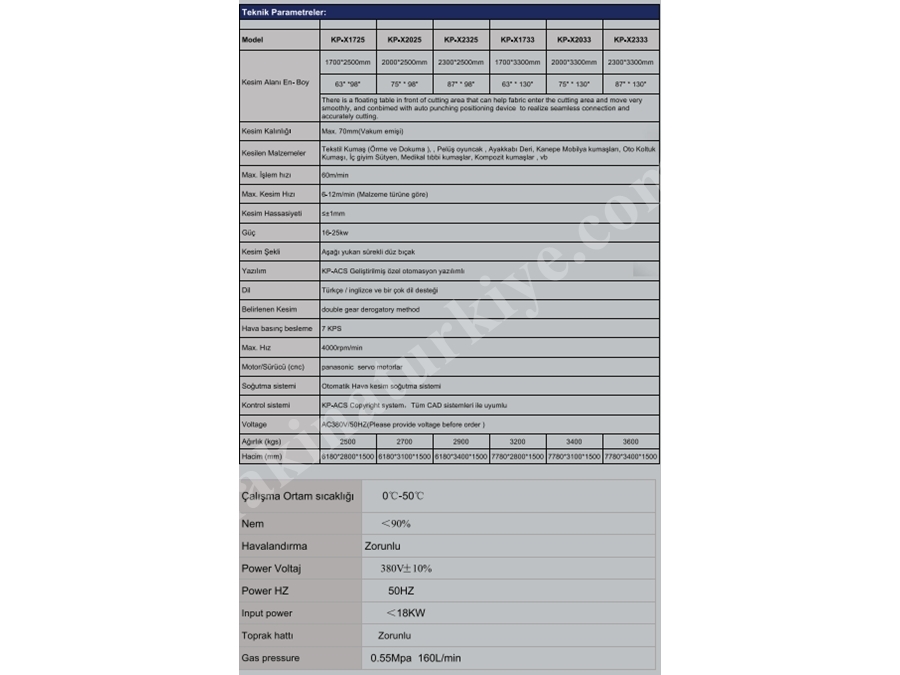

TEKNİK ÖZELLİKLER
