20-360 mm Taper Lock System

UTL Konik Kilit Sistemleri

Danışman : Uğur Ş.

Tüm İlanlar Favori Mağazama Ekle Mağazaya Git

Fiyat Sorunuz

+KDV Min. Sipariş 1

İlan No:	#00204944
Kategori:	Konik Kilit Sistemi
Ürün Tipi:	Satılık
Ürün Durumu:	Sıfır

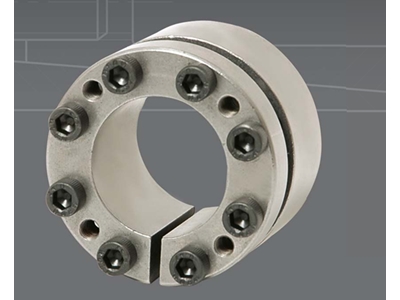

20-360 mm Taper Lock Systems

The UTL 301 series offers a locking assembly with a single taper design, available in sizes ranging from 20 mm to 360 mm. This design is suitable for high torque applications. It provides good concentricity and self-centering; however, a small axial movement of the hub during the installation operation may occur. Therefore, this type of locking assembly is not recommended for applications that require precise axial positioning.

Technical Specifications and Advantages:

Wide Size Range: Available in various sizes from 20 mm to 360 mm, offering solutions for different needs.
High Torque Capacity: Capable of reliably transmitting high torque values, ensuring excellent performance in heavy-duty applications.
Single Taper Design: Offers good concentricity and self-centering, ensuring proper alignment and smooth operation of equipment.
Axial Movement: A small axial movement of the hub may occur during installation, making it unsuitable for applications that require precise axial positioning.
Robust Construction: Comprised of two taper parts and DIN 912 standard fastening elements, ensuring durability and long-lasting performance.
Ideal Applications: Perfect for mechanical engineering, industrial machinery, and other demanding applications that require high torque.

The UTL 301 series is designed to provide reliable and efficient performance in various industrial applications. With its high torque capacity and single taper design, these taper lock systems guarantee optimal operation in mechanical engineering and other industrial sectors.

Locking assembly with single taper design. It is suitable for high torques. Provide good concentric-ity and sett contonng, a small axial movomont of the hub during the installation operation may occur. Applications in need of an accurate axial position-ing are not recommended with this type of locking assembly.

20-360 mm Taper Lock Systems Technical Specification :

Sipariş Kodu / Code	Ölçüler / Dimensions						Bağlantı elemanları / Tightening screws			Başarımlar / Performances				Ağırlık / Weight kg
	d	D	L3	L2	L1	L	DIN 912		MA	Mt	Fass	Ps	Ph
	mm	mm	mm	mm	mm	mm	Ad.	12.9 TİP	Nm	Nm	kN	N/mm²	N/mm²
UTL 301 - 20	20	47	26	30	41	47	6	M6	17	540	54	280	120	0,4
UTL 301 - 22	22	47	26	30	41	47	6	M6	17	600	54	255	120	0,4
UTL 301 - 24	24	50	26	30	41	47	6	M6	17	650	54	235	115	0,4
UTL 301 - 25	25	50	26	30	41	47	6	M6	17	680	54	225	115	0,4
UTL 301 - 28	28	55	26	30	41	47	6	M6	17	760	54	200	105	0,5
UTL 301 - 30	30	55	26	30	41	47	6	M6	17	820	54	185	105	0,5
UTL 301 - 32	32	60	26	30	41	47	8	M6	17	1.160	73	235	125	0,6
UTL 301 - 35	35	60	26	30	41	47	8	M6	17	1.270	73	215	125	0,5
UTL 301 - 38	38	65	26	30	41	47	8	M6	17	1.380	73	200	115	0,6
UTL 301 - 40	40	65	26	30	41	47	8	M6	17	1.450	73	190	115	0,6
UTL 301 - 42	42	75	30	35	49	57	6	M8	41	2.130	101	215	120	1
UTL 301- 45	45	75	30	35	49	57	6	M8	41	2.280	101	200	120	1
UTL 301 - 48	48	80	30	35	49	57	6	M8	41	2.430	101	190	115	1,1
UTL 301 - 50	50	80	30	35	49	57	6	M8	41	2.530	101	180	115	1
UTL 301 - 55	55	85	30	35	49	57	8	M8	41	3.700	135	220	140	1,1
UTL 301 - 60	60	90	30	35	49	57	8	M8	41	4.000	135	200	135	1,2
UTL 301 - 65	65	95	30	35	49	57	8	M8	41	4.380	135	185	125	1,3
UTL 301 - 70	70	110	40	45	59	69	8	M10	83	7.500	214	205	130	2,2
UTL 301 - 75	75	115	40	45	59	69	8	M10	83	8.000	214	190	125	2,5
UTL 301 - 80	80	120	40	45	59	69	8	M10	83	8.560	214	180	120	2,6
UTL 301 - 85	85	125	40	45	59	69	10	M10	83	11.370	268	210	145	2,8
UTL 301 - 90	90	130	40	45	59	69	10	M10	83	12.000	268	200	135	2,7
UTL 301 - 95	95	135	40	45	59	69	10	M10	83	12.600	268	190	130	2,9
UTL 301 - 100	100	145	46	52	68	80	8	M12	145	15.580	312	180	125	3,9
UTL 301 - 110	110	155	46	52	68	80	8	M12	145	17.100	312	165	115	4,2
UTL 301 - 120	120	165	46	52	68	80	10	M12	145	23.370	390	190	135	4,8
UTL 301 - 130	130	180	46	52	68	80	12	M12	145	30.380	467	210	150	5
UTL 301 - 140	140	190	50	57	76	90	8	M14	230	29.900	428	165	120	6,5
UTL 301 - 150	150	200	50	57	76	90	10	M14	230	40.000	535	190	145	7
UTL 301 - 160	160	210	50	57	76	90	10	M14	230	42.750	535	180	135	7
UTL 301 - 170	170	225	50	57	76	90	12	M14	230	54.500	641	200	150	8,5
UTL 301 - 180	180	235	50	57	76	90	12	M14	230	57.700	641	190	145	9
UTL 301 - 190	190	250	50	57	76	90	16	M14	230	72.000	750	230	165	10,57
UTL 301 - 200	200	260	50	57	76	90	16	M14	230	76.000	750	210	165	11,24
UTL 301 - 220	220	285	64	72	98	102	12	M16	355	65.400	655	254	195	14,8
UTL 301 - 240	240	305	64	72	98	102	16	M16	355	107.000	888	267	210	15,7
UTL 301 - 260	260	325	64	72	98	102	18	M16	355	130.000	1.001	279	223	17
UTL 301 - 280	280	355	75	83	121	127	16	M18	485	158.000	1.128	245	193	36
UTL 301 - 300	300	375	75	83	121	127	18	M18	485	190.000	1.264	257	206	37
UTL 301 - 320	320	405	90	98	140	148	18	M20	690	260.000	1.627	259	205	38,5
UTL 301 - 340	340	425	90	98	140	148	22	M20	690	275.000	1.620	244	195	40,4
UTL 301 - 360	360	455	110	118	164	174	18	M22	930	356.000	1.980	242	192	56,7
